EKG, Arrhythmie und ST-Segment
Kombiniertes Herzfrequenz-
/Arrhythmie-Parameterfeld
Parameterfelder zeigen die Parameterwerte und
den Alarmstatus der Parameter an. Parameter-
felder können zudem über technische Bedin-
gungen informieren, wie beispielsweise Sensorde-
konnektion. Detaillierte Informationen zum Inhalt
der Parameterfelder der einzelnen Parameter
befinden sich im Kapitel "Problembehebung" auf
Seite 535.

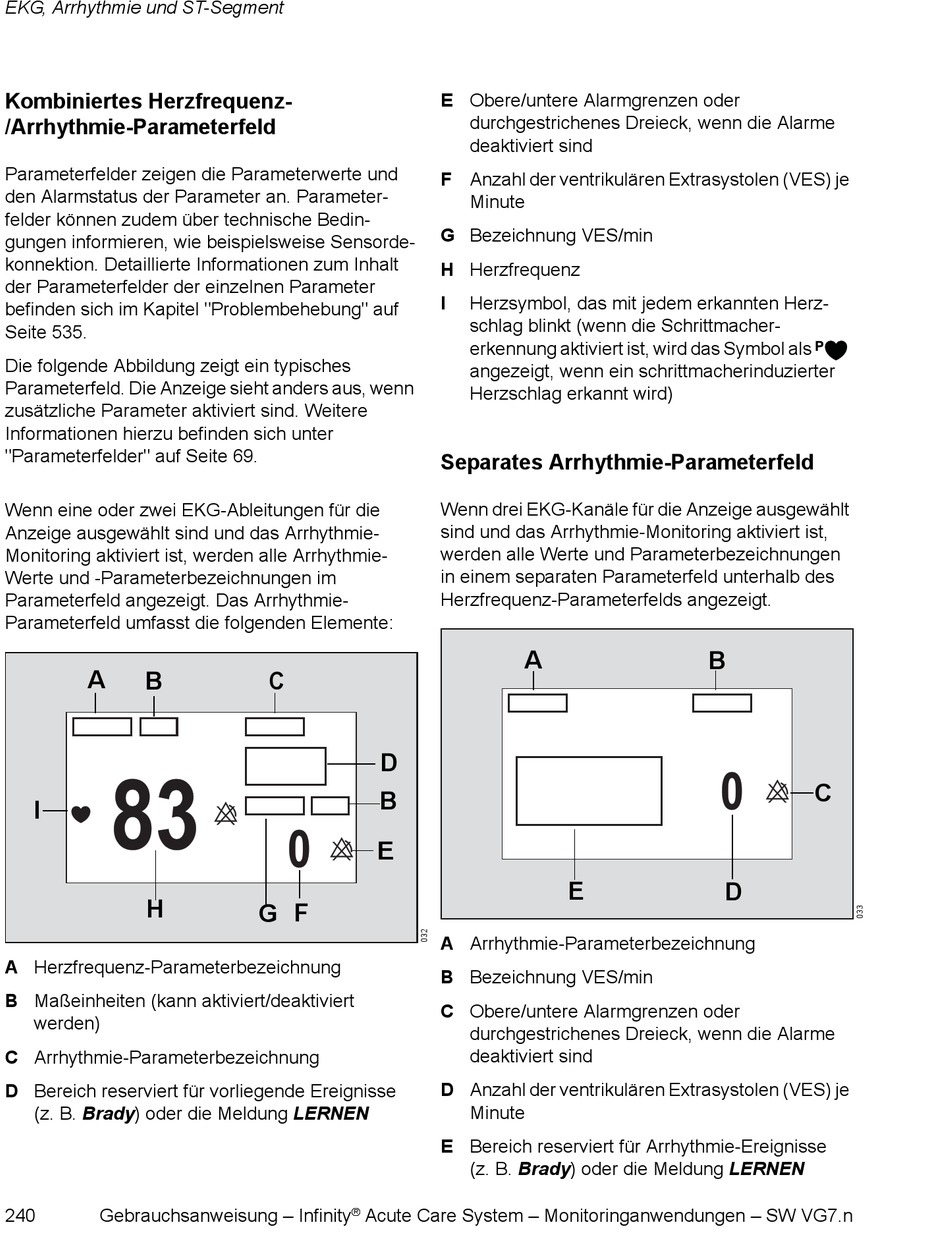

Die folgende Abbildung zeigt ein typisches
Parameterfeld. Die Anzeige sieht anders aus, wenn
zusätzliche Parameter aktiviert sind. Weitere
Informationen hierzu befinden sich unter
"Parameterfelder" auf Seite 69.
Wenn eine oder zwei EKG-Ableitungen für die
Anzeige ausgewählt sind und das Arrhythmie-
Monitoring aktiviert ist, werden alle Arrhythmie-
Werte und -Parameterbezeichnungen im
Parameterfeld angezeigt. Das Arrhythmie-
Parameterfeld umfasst die folgenden Elemente:
A
B
I
H
A Herzfrequenz-Parameterbezeichnung
B Maßeinheiten (kann aktiviert/deaktiviert
werden)
C Arrhythmie-Parameterbezeichnung
D Bereich reserviert für vorliegende Ereignisse
(z. B. Brady) oder die Meldung LERNEN
240 Gebrauchsanweisung – Infinity
C
D
B
E
G F
® Acute Care System – Monitoringanwendungen – SW VG7.n
E Obere/untere Alarmgrenzen oder
durchgestrichenes Dreieck, wenn die Alarme
deaktiviert sind
F Anzahl der ventrikulären Extrasystolen (VES) je
Minute
G Bezeichnung VES/min
H Herzfrequenz
I Herzsymbol, das mit jedem erkannten Herz-
schlag blinkt (wenn die Schrittmacher-
erkennung aktiviert ist, wird das Symbol als
angezeigt, wenn ein schrittmacherinduzierter
Herzschlag erkannt wird)

Separates Arrhythmie-Parameterfeld

Wenn drei EKG-Kanäle für die Anzeige ausgewählt
sind und das Arrhythmie-Monitoring aktiviert ist,
werden alle Werte und Parameterbezeichnungen
in einem separaten Parameterfeld unterhalb des
Herzfrequenz-Parameterfelds angezeigt.
A
E
A Arrhythmie-Parameterbezeichnung
B Bezeichnung VES/min
C Obere/untere Alarmgrenzen oder
durchgestrichenes Dreieck, wenn die Alarme
deaktiviert sind
D Anzahl der ventrikulären Extrasystolen (VES) je
Minute
E Bereich reserviert für Arrhythmie-Ereignisse
(z. B. Brady) oder die Meldung LERNEN

B
C
D
