Wenn Sie weitere Einheiten installieren oder entfernen möchten, tun Sie dies jetzt.
Fahren Sie andernfalls mit Abschnitt „Installation abschließen" auf Seite 74 fort.

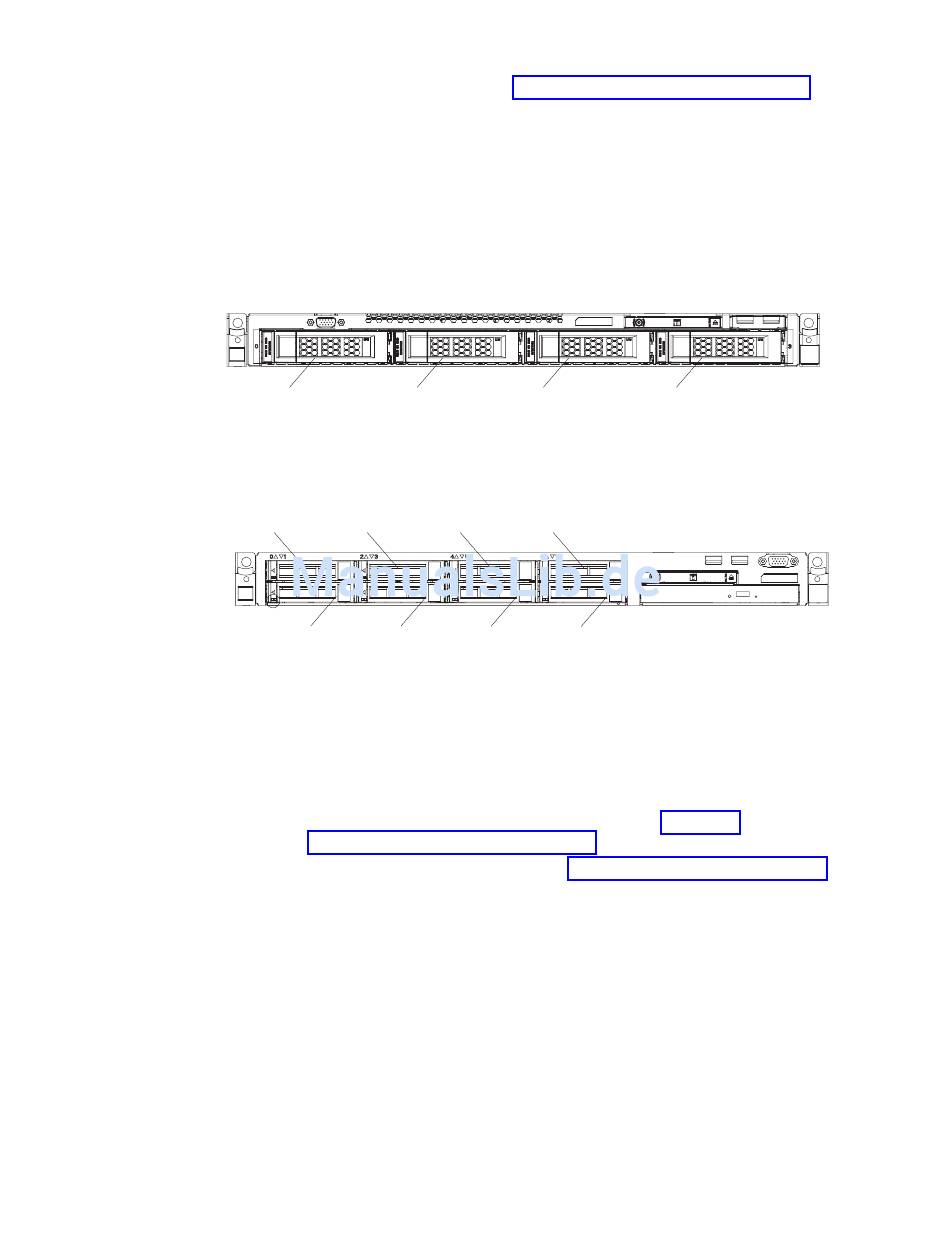

IDs für Hot-Swap-Laufwerke
Die den einzelnen Hot-Swap-Laufwerken zugewiesenen IDs können an der Vorder-
seite des Servers abgelesen werden. In den folgenden Abbildungen sind die Positi-
onen der Laufwerk-IDs dargestellt. Die IDs stimmen mit den Laufwerkpositions-
nummern überein.
In der folgenden Abbildung sind die IDs der Laufwerkpositionen auf einem Ser-
vermodell mit 3,5-Zoll-Laufwerken dargestellt.
In der folgenden Abbildung sind die IDs der Laufwerkpositionen auf einem Ser-
vermodell mit 2,5-Zoll-Laufwerken dargestellt.
Laufwerk-
position 0

3,5-Zoll-Simple-Swap-Laufwerke installieren

Gehen Sie wie folgt vor, um ein 3,5-Zoll-Simple-Swap-Laufwerk zu installieren.
Anmerkung: Wenn Sie nur ein Laufwerk installieren, müssen Sie es in Laufwerk-
position 0 installieren.
1. Lesen Sie die Sicherheitsinformationen im Abschnitt Sicherheit und den Ab-
2. Schalten Sie den Server (siehe Abschnitt „Server ausschalten" auf Seite 25) und
3. Berühren Sie mit der antistatischen Schutzhülle, die das Laufwerk enthält, eine
4. Entfernen Sie die Abdeckblende von der Laufwerkposition.
5. Richten Sie die Laufwerkbaugruppe an den Führungsschienen in der Position
48
System x3530 M4 Typ 7160: Installations- und Servicehandbuch
Laufwerk- Laufwerk-
position 0 position 1
Laufwerk- Laufwerk-
position 2 position 4
Laufwerk- Laufwerk-
position 1 position 3
schnitt „Installationsrichtlinien" auf Seite 35.
alle angeschlossenen Peripheriegeräte aus. Ziehen Sie alle Netzkabel und an-
schließend alle externen Kabel ab, die zum Austauschen der Einheit entfernt
werden müssen.
nicht lackierte Metalloberfläche am Server. Nehmen Sie anschließend das Lauf-
werk aus der Schutzhülle und legen Sie es auf einer antistatischen Oberfläche
ab.
aus.
Laufwerk-
position 2
Laufwerk-
position 6
Laufwerk- Laufwerk-
position 5 position 7
Laufwerk-
position 3
