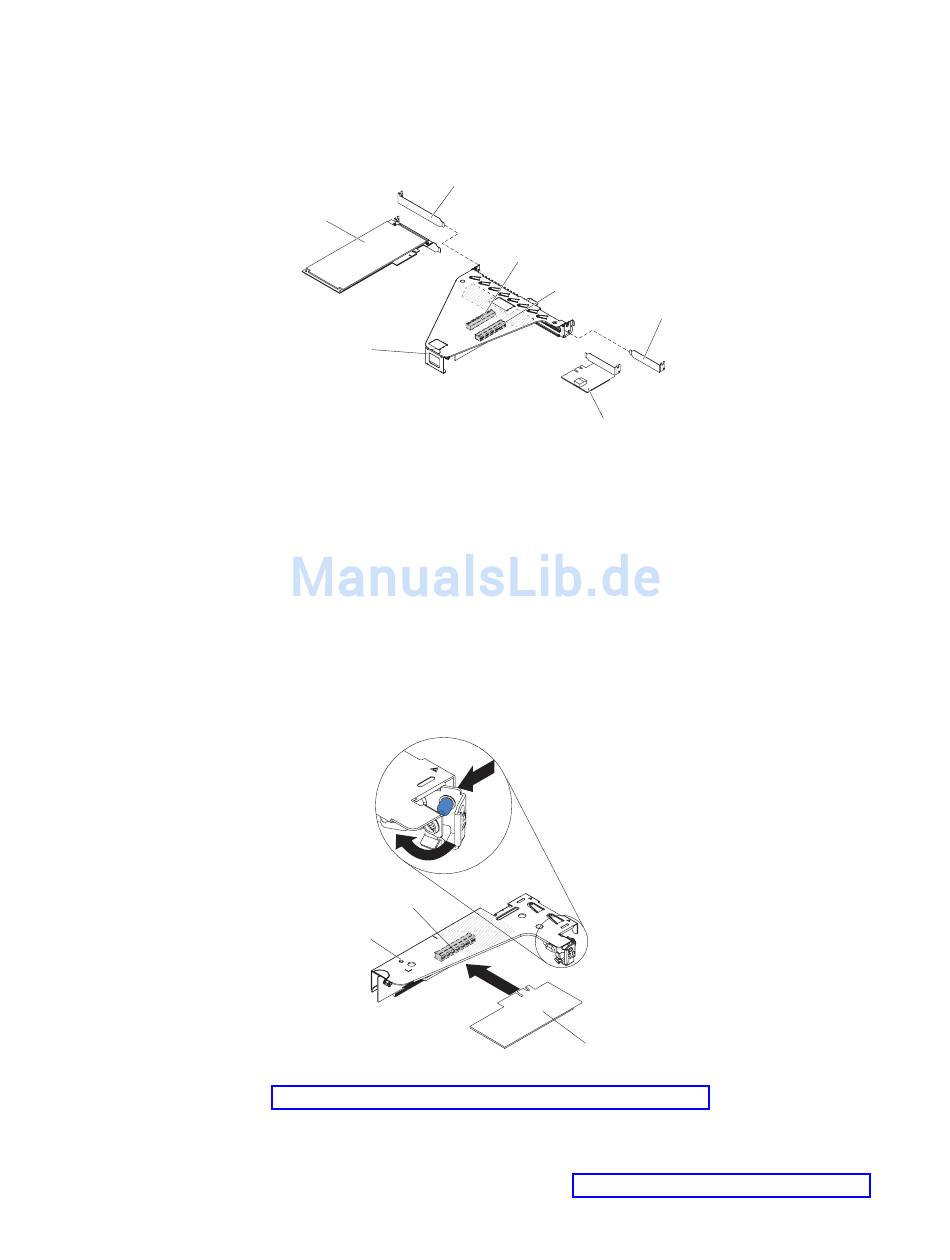

Setzen Sie den Adapter in die PCI-Adapterkartenbaugruppe ein. Richten Sie da-
bei den Kartenrandstecker des Adapters am Anschluss der PCI-Adapterkarten-
baugruppe aus. Drücken Sie den Rand des Anschlusses fest in die PCI-Adapter-
kartenbaugruppe hinein. Vergewissern Sie sich, dass der Adapter fest in der
PCI-Adapterkartenbaugruppe einrastet.
Adapter
Adapterkarten-
baugruppe 1
6. Gehen Sie wie folgt vor, um einen ServeRAID-Adapter in PCI-Adapterkarten-
baugruppe 2 zu installieren:
a. Ziehen Sie am Entriegelungsstift, um den Entriegelungshebel zu entsperren.
b. Drehen Sie die Sicherung in die geöffnete Position.
c. Setzen Sie den Adapter in die PCI-Adapterkartenbaugruppe ein. Richten Sie
dabei den Kartenrandstecker des Adapters am Anschluss der PCI-Adapter-
kartenbaugruppe aus. Drücken Sie den Rand des Anschlusses fest in die
PCI-Adapterkartenbaugruppe hinein. Vergewissern Sie sich, dass der Adap-
ter fest in der PCI-Adapterkartenbaugruppe einrastet.
d. Drehen Sie die Sicherung in die geschlossene Position. Vergewissern Sie
sich, dass die Sicherung den Adapter ordnungsgemäß befestigt. Drücken Sie
dann auf den Entriegelungsstift, um die Sicherung zu verriegeln.
PCI-Steckplatz 3
Adapterkarten-
baugruppe 2
7. Installieren Sie die PCI-Adapterkartenbaugruppe im Server (siehe Abschnitt
„PCI-Adapterkartenbaugruppe installieren" auf Seite 52).
8. Nehmen Sie die für den Adapter erforderliche Konfiguration vor.
Wenn Sie weitere Einheiten installieren oder entfernen möchten, tun Sie dies jetzt.
Fahren Sie andernfalls mit dem Abschnitt „Installation abschließen" auf Seite 74
fort.
PCI-Halterung
PCI-Steckplatz 1
PCI-Steckplatz 2
Adapter
Adapter
Kapitel 2. Zusatzeinrichtungen installieren
PCI-Halterung
55
