Weitere Informationen zu IBM Systems Director finden Sie im IBM Systems Direc-
tor Information Center unter http://publib.boulder.ibm.com/infocenter/director/
v6rlx/indel.jsp?topic=/director_6.1/fqm0_main.html, and the Systems Management
web page at http://www.ibm.com/systems/management/. Dort finden Sie eine
Übersicht über IBM Systems Management und IBM Systems Director.
Bedienelemente, Anzeigen und Stromversorgung des Servers
In diesem Abschnitt werden die Bedienelemente und Anzeigen sowie die Vorge-
hensweise zum Ein-/Ausschalten des Servers beschrieben. Informationen zu den
Positionen weiterer Anzeigen auf der Systemplatine finden Sie im Abschnitt „An-
zeigen auf der Systemplatine" auf Seite 33.

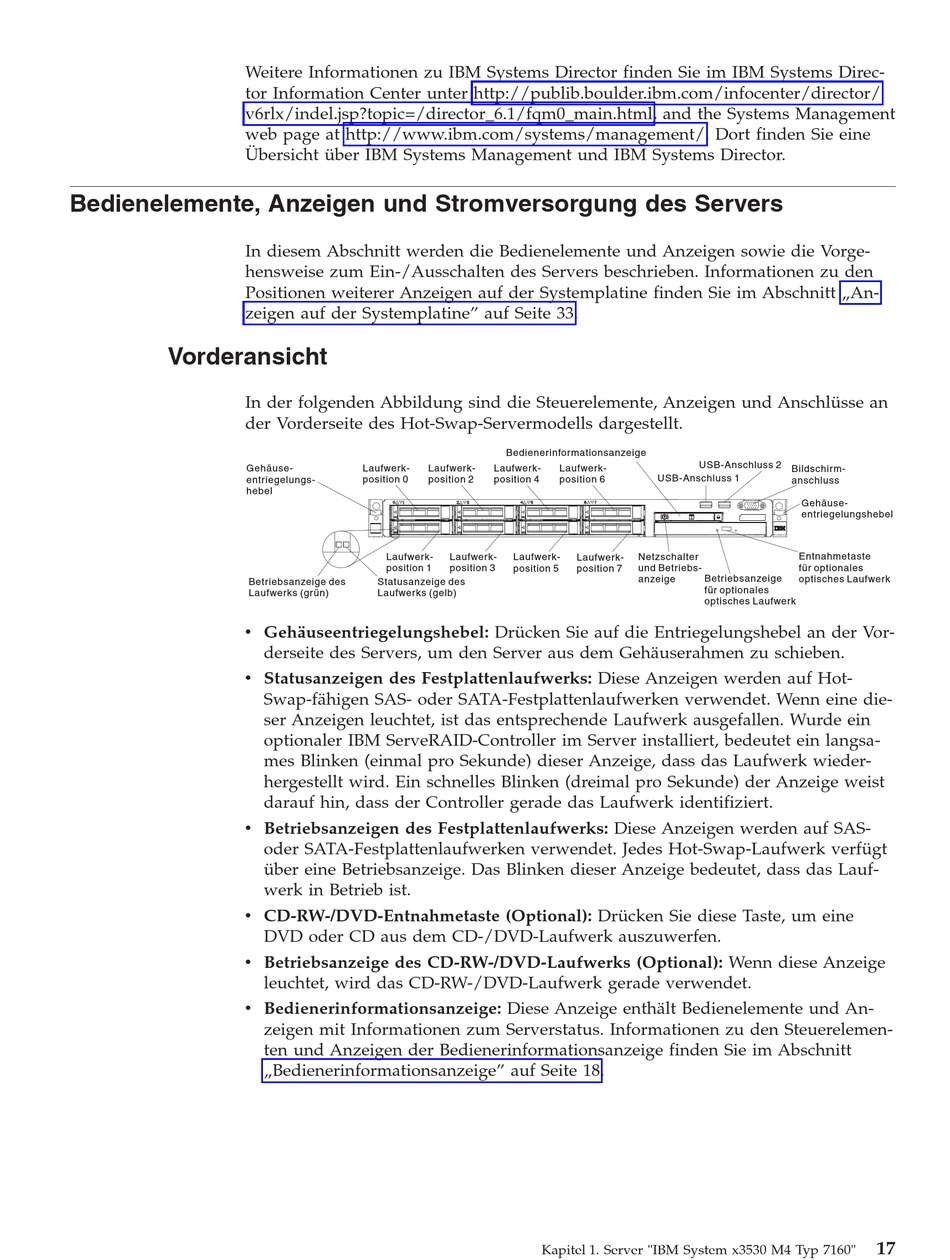

Vorderansicht
In der folgenden Abbildung sind die Steuerelemente, Anzeigen und Anschlüsse an
der Vorderseite des Hot-Swap-Servermodells dargestellt.
Gehäuse-
entriegelungs-
hebel
Betriebsanzeige des
Laufwerks (grün)
v Gehäuseentriegelungshebel: Drücken Sie auf die Entriegelungshebel an der Vor-
v Statusanzeigen des Festplattenlaufwerks: Diese Anzeigen werden auf Hot-
v Betriebsanzeigen des Festplattenlaufwerks: Diese Anzeigen werden auf SAS-
v CD-RW-/DVD-Entnahmetaste (Optional): Drücken Sie diese Taste, um eine
v Betriebsanzeige des CD-RW-/DVD-Laufwerks (Optional): Wenn diese Anzeige
v Bedienerinformationsanzeige: Diese Anzeige enthält Bedienelemente und An-
Laufwerk-
Laufwerk-
position 0
position 2
Laufwerk-
position 1
Statusanzeige des
Laufwerks (gelb)
derseite des Servers, um den Server aus dem Gehäuserahmen zu schieben.
Swap-fähigen SAS- oder SATA-Festplattenlaufwerken verwendet. Wenn eine die-
ser Anzeigen leuchtet, ist das entsprechende Laufwerk ausgefallen. Wurde ein
optionaler IBM ServeRAID-Controller im Server installiert, bedeutet ein langsa-
mes Blinken (einmal pro Sekunde) dieser Anzeige, dass das Laufwerk wieder-
hergestellt wird. Ein schnelles Blinken (dreimal pro Sekunde) der Anzeige weist
darauf hin, dass der Controller gerade das Laufwerk identifiziert.
oder SATA-Festplattenlaufwerken verwendet. Jedes Hot-Swap-Laufwerk verfügt
über eine Betriebsanzeige. Das Blinken dieser Anzeige bedeutet, dass das Lauf-
werk in Betrieb ist.
DVD oder CD aus dem CD-/DVD-Laufwerk auszuwerfen.
leuchtet, wird das CD-RW-/DVD-Laufwerk gerade verwendet.
zeigen mit Informationen zum Serverstatus. Informationen zu den Steuerelemen-
ten und Anzeigen der Bedienerinformationsanzeige finden Sie im Abschnitt
„Bedienerinformationsanzeige" auf Seite 18.
Bedienerinformationsanzeige
Laufwerk-
Laufwerk-
position 4
position 6
Laufwerk-
Laufwerk-
Laufwerk-
position 3
position 5
position 7
Kapitel 1. Server "IBM System x3530 M4 Typ 7160"
USB-Anschluss 2
Bildschirm-
USB-Anschluss 1
anschluss
Gehäuse-
entriegelungshebel
Netzschalter
Entnahmetaste
und Betriebs-
für optionales
anzeige
Betriebsanzeige
optisches Laufwerk
für optionales
optisches Laufwerk
17
