60

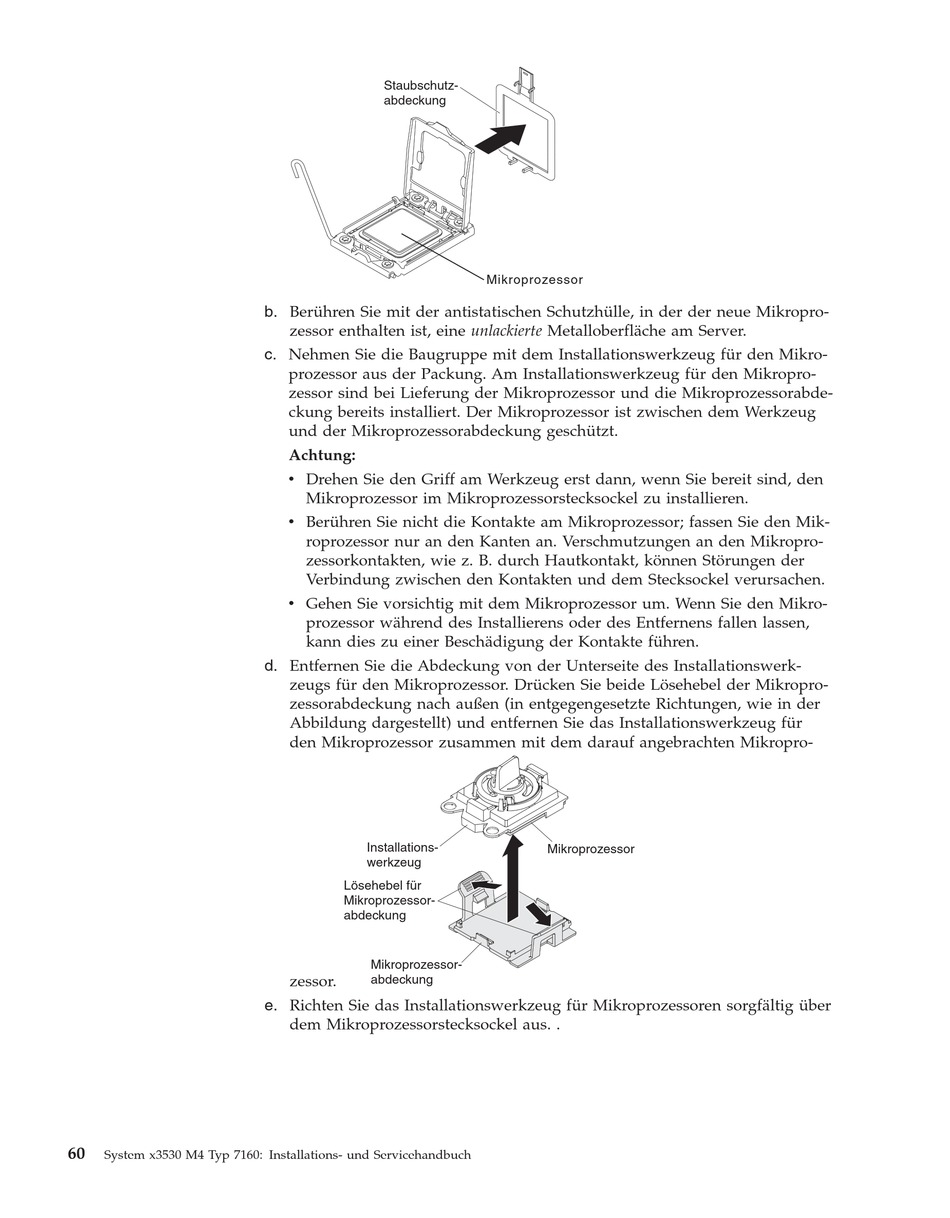

System x3530 M4 Typ 7160: Installations- und Servicehandbuch
Staubschutz-
abdeckung
b. Berühren Sie mit der antistatischen Schutzhülle, in der der neue Mikropro-
zessor enthalten ist, eine unlackierte Metalloberfläche am Server.
c. Nehmen Sie die Baugruppe mit dem Installationswerkzeug für den Mikro-
prozessor aus der Packung. Am Installationswerkzeug für den Mikropro-
zessor sind bei Lieferung der Mikroprozessor und die Mikroprozessorabde-
ckung bereits installiert. Der Mikroprozessor ist zwischen dem Werkzeug
und der Mikroprozessorabdeckung geschützt.
Achtung:
v Drehen Sie den Griff am Werkzeug erst dann, wenn Sie bereit sind, den
Mikroprozessor im Mikroprozessorstecksockel zu installieren.
v Berühren Sie nicht die Kontakte am Mikroprozessor; fassen Sie den Mik-
roprozessor nur an den Kanten an. Verschmutzungen an den Mikropro-
zessorkontakten, wie z. B. durch Hautkontakt, können Störungen der
Verbindung zwischen den Kontakten und dem Stecksockel verursachen.
v Gehen Sie vorsichtig mit dem Mikroprozessor um. Wenn Sie den Mikro-
prozessor während des Installierens oder des Entfernens fallen lassen,
kann dies zu einer Beschädigung der Kontakte führen.
d. Entfernen Sie die Abdeckung von der Unterseite des Installationswerk-
zeugs für den Mikroprozessor. Drücken Sie beide Lösehebel der Mikropro-
zessorabdeckung nach außen (in entgegengesetzte Richtungen, wie in der
Abbildung dargestellt) und entfernen Sie das Installationswerkzeug für
den Mikroprozessor zusammen mit dem darauf angebrachten Mikropro-
Installations-
werkzeug
Lösehebel für
Mikroprozessor-
abdeckung
Mikroprozessor-
zessor.
abdeckung
e. Richten Sie das Installationswerkzeug für Mikroprozessoren sorgfältig über
dem Mikroprozessorstecksockel aus. .
Mikroprozessor
Mikroprozessor
