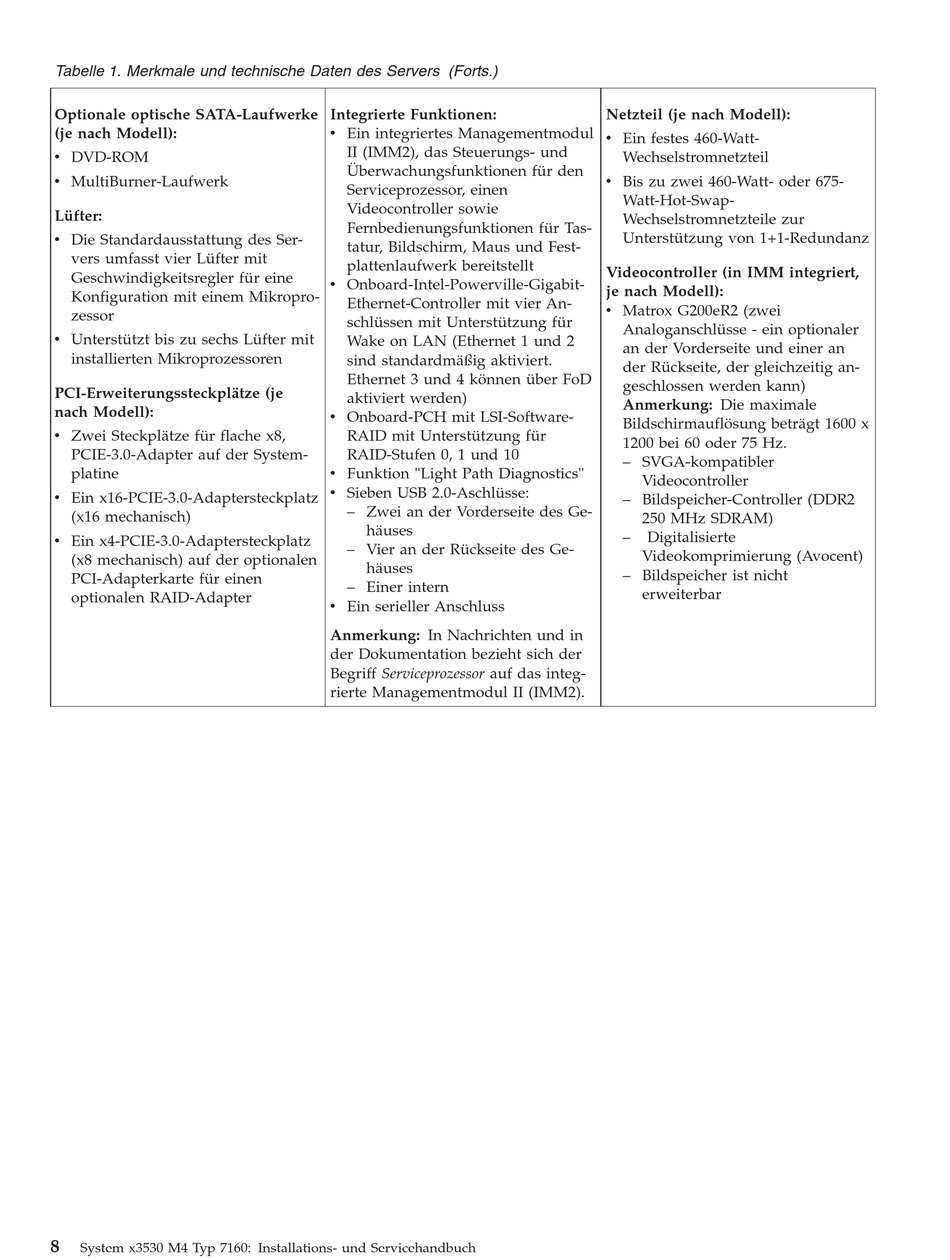

Tabelle 1. Merkmale und technische Daten des Servers (Forts.)
Optionale optische SATA-Laufwerke
(je nach Modell):
v DVD-ROM
v MultiBurner-Laufwerk
Lüfter:
v Die Standardausstattung des Ser-
vers umfasst vier Lüfter mit
Geschwindigkeitsregler für eine
Konfiguration mit einem Mikropro-
zessor
v Unterstützt bis zu sechs Lüfter mit
installierten Mikroprozessoren
PCI-Erweiterungssteckplätze (je
nach Modell):
v Zwei Steckplätze für flache x8,
PCIE-3.0-Adapter auf der System-
platine
v Ein x16-PCIE-3.0-Adaptersteckplatz
(x16 mechanisch)
v Ein x4-PCIE-3.0-Adaptersteckplatz
(x8 mechanisch) auf der optionalen
PCI-Adapterkarte für einen
optionalen RAID-Adapter
8
System x3530 M4 Typ 7160: Installations- und Servicehandbuch
Integrierte Funktionen:
v Ein integriertes Managementmodul
II (IMM2), das Steuerungs- und
Überwachungsfunktionen für den
Serviceprozessor, einen
Videocontroller sowie
Fernbedienungsfunktionen für Tas-
tatur, Bildschirm, Maus und Fest-
plattenlaufwerk bereitstellt
v Onboard-Intel-Powerville-Gigabit-
Ethernet-Controller mit vier An-
schlüssen mit Unterstützung für
Wake on LAN (Ethernet 1 und 2
sind standardmäßig aktiviert.
Ethernet 3 und 4 können über FoD
aktiviert werden)
v Onboard-PCH mit LSI-Software-
RAID mit Unterstützung für
RAID-Stufen 0, 1 und 10
v Funktion "Light Path Diagnostics"
v Sieben USB 2.0-Aschlüsse:
– Zwei an der Vorderseite des Ge-
häuses
– Vier an der Rückseite des Ge-
häuses
– Einer intern
v Ein serieller Anschluss
Anmerkung: In Nachrichten und in
der Dokumentation bezieht sich der
Begriff Serviceprozessor auf das integ-
rierte Managementmodul II (IMM2).
Netzteil (je nach Modell):
v Ein festes 460-Watt-
Wechselstromnetzteil
v Bis zu zwei 460-Watt- oder 675-
Watt-Hot-Swap-
Wechselstromnetzteile zur
Unterstützung von 1+1-Redundanz
Videocontroller (in IMM integriert,
je nach Modell):
v Matrox G200eR2 (zwei
Analoganschlüsse - ein optionaler
an der Vorderseite und einer an
der Rückseite, der gleichzeitig an-
geschlossen werden kann)
Anmerkung: Die maximale
Bildschirmauflösung beträgt 1600 x
1200 bei 60 oder 75 Hz.
– SVGA-kompatibler
Videocontroller
– Bildspeicher-Controller (DDR2
250 MHz SDRAM)
–
Digitalisierte
Videokomprimierung (Avocent)
– Bildspeicher ist nicht
erweiterbar
