70
System x3530 M4 Typ 7160: Installations- und Servicehandbuch

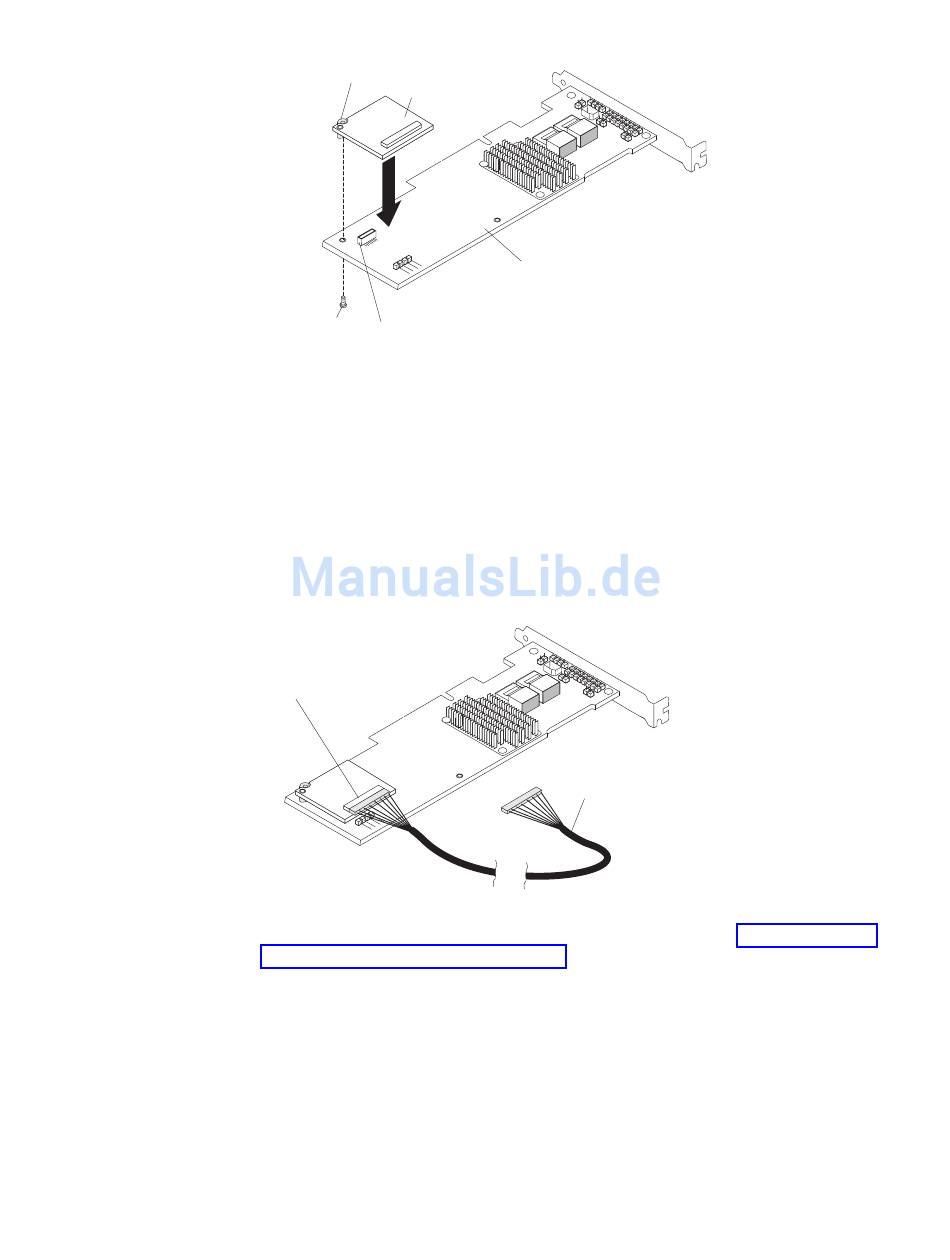

Kunststoffabstandshalter
Interposerkarte
Schraube
Interposerkarten-
steckverbindung
c. Drücken Sie die Interposerkarte in die Interposerkartensteckverbindung
am RAID-Adapter, bis sie fest sitzt.
d. Setzen Sie die Schraube, die Sie der Verpackung entnommen haben, von
der Unterseite des RAID-Adapters aus ein und ziehen Sie sie fest, um die
Interposerkarte am RAID-Adapter zu sichern.
5. Schließen Sie ein Ende des Kabels der fernen Batterie an die Interposerkarte
an.
Achtung: Um Schaden an der Hardware zu vermeiden, stellen Sie sicher,
dass der schwarze Punkt am Kabelanschluss für die ferne Batterie von der
Interposerkarte am Adapter weg weist. Drücken Sie das Kabel für die ferne
Batterie nicht mit zu viel Kraft in den Anschluss.
Kabelanschluss
für ferne Batterie
6. Installieren Sie den RAID-Adapter auf der Adapterkarte und installieren Sie
die PCI-Adapterkartenbaugruppe im Server (siehe Abschnitt „PCI-Adapterkar-
tenbaugruppe installieren" auf Seite 52).
7. Schließen Sie das andere Ende des Kabels der fernen Batterie an den Kabelan-
schluss für die ferne Batterie am Batterieträger an.
Achtung: Um Schaden an der Hardware zu vermeiden, stellen Sie sicher,
dass der schwarze Punkt am Kabelanschluss für die ferne Batterie von der
Interposerkarte am Adapter weg weist. Drücken Sie das Kabel für die ferne
Batterie nicht mit zu viel Kraft in den Anschluss.
8. Verlegen Sie das Kabel für die ferne Batterie wie in der folgenden Abbildung
dargestellt.
Achtung: Vergewissern Sie sich, dass das Kabel nicht eingeklemmt wird und
keine Anschlüsse abdeckt und dass keine Komponenten auf der Systemplatine
blockiert werden.
ServeRAID-Adapter
Kabel für
ferne Batterie
