2. Um auf die erweiterte Bedienerinformationsanzeige zuzugreifen, drücken Sie
3. Entfernen Sie die Serverabdeckung und prüfen Sie, ob im Server Anzeigen
122
System x3530 M4 Typ 7160: Installations- und Servicehandbuch
Bedienerinformationsanzeige
auf die blaue Verriegelung rechts neben der Bedienerkonsole. Die leuchtenden
Anzeigen im Diagnosefeld zeigen die Art des aufgetretenen Fehlers an.
Auf dem Systemservice-Etikett in der Serverabdeckung finden Sie einen Über-
blick über die internen Komponenten, die den Anzeigen im Diagnosefeld "Light
Path Diagnostics" entsprechen. Diese Informationen sowie die Informationen im
Abschnitt „Anzeigen der Funktion "Light Path Diagnostics"" auf Seite 124 rei-
chen normalerweise aus, um den Fehler zu identifizieren.
leuchten. Für einige Komponenten im Server gibt es Anzeigen, die die Position
eines Fehlers angeben.

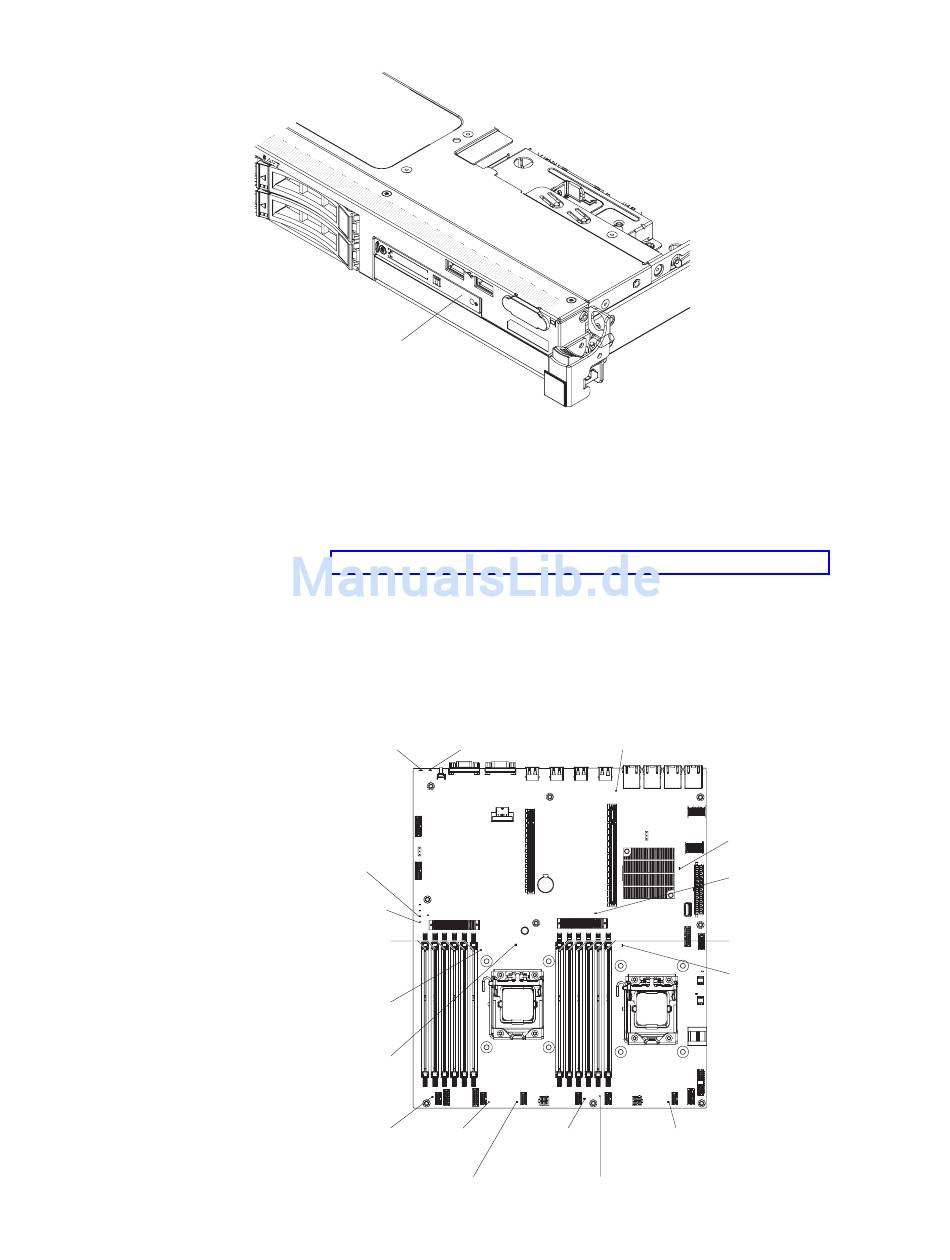

In der folgenden Abbildung sind die Anzeigen auf der Systemplatine darge-
stellt.
Systemfehleranzeige
Fehleranzeige für
Systemplatine
Abweichungsanzeige
für Mikroprozessor
Fehleranzeigen
für DIMM 1 - 6
Fehleranzeige für
Mikroprozessor 1
Anzeige für
fehlenden
PCI-Adapter 1
Fehleranzeige
Fehleranzeige
für Lüfter 1A
für Lüfter 1B
Anzeige für Funktion
"Light Path Diagnostics"
Positionsanzeige
Fehleranzeige
für Lüfter 2B
Fehleranzeige
Fehleranzeige
für Lüfter 2A
für Lüfter 3A
Fehleranzeige
für Batterie
Anzeige für
fehlenden
PCI-Adapter 2
Fehleranzeigen
für DIMM 7 - 12
Fehleranzeige für
Mikroprozessor 2
Fehleranzeige
für Lüfter 3B
