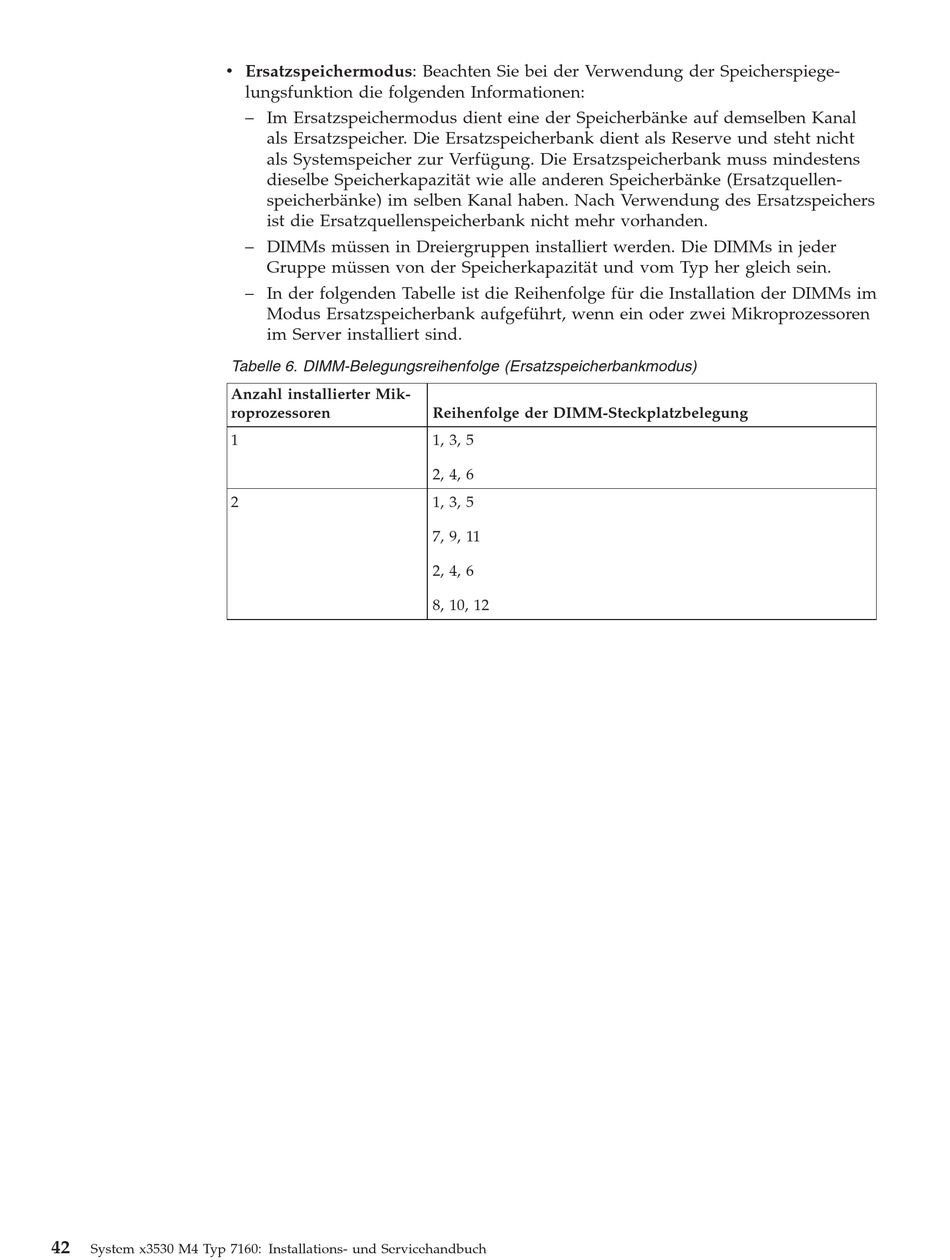

v Ersatzspeichermodus: Beachten Sie bei der Verwendung der Speicherspiege-
42
System x3530 M4 Typ 7160: Installations- und Servicehandbuch
lungsfunktion die folgenden Informationen:
– Im Ersatzspeichermodus dient eine der Speicherbänke auf demselben Kanal
als Ersatzspeicher. Die Ersatzspeicherbank dient als Reserve und steht nicht
als Systemspeicher zur Verfügung. Die Ersatzspeicherbank muss mindestens
dieselbe Speicherkapazität wie alle anderen Speicherbänke (Ersatzquellen-
speicherbänke) im selben Kanal haben. Nach Verwendung des Ersatzspeichers
ist die Ersatzquellenspeicherbank nicht mehr vorhanden.
– DIMMs müssen in Dreiergruppen installiert werden. Die DIMMs in jeder
Gruppe müssen von der Speicherkapazität und vom Typ her gleich sein.
– In der folgenden Tabelle ist die Reihenfolge für die Installation der DIMMs im
Modus Ersatzspeicherbank aufgeführt, wenn ein oder zwei Mikroprozessoren
im Server installiert sind.
Tabelle 6. DIMM-Belegungsreihenfolge (Ersatzspeicherbankmodus)
Anzahl installierter Mik-
roprozessoren
1
2
Reihenfolge der DIMM-Steckplatzbelegung
1, 3, 5
2, 4, 6
1, 3, 5
7, 9, 11
2, 4, 6
8, 10, 12
