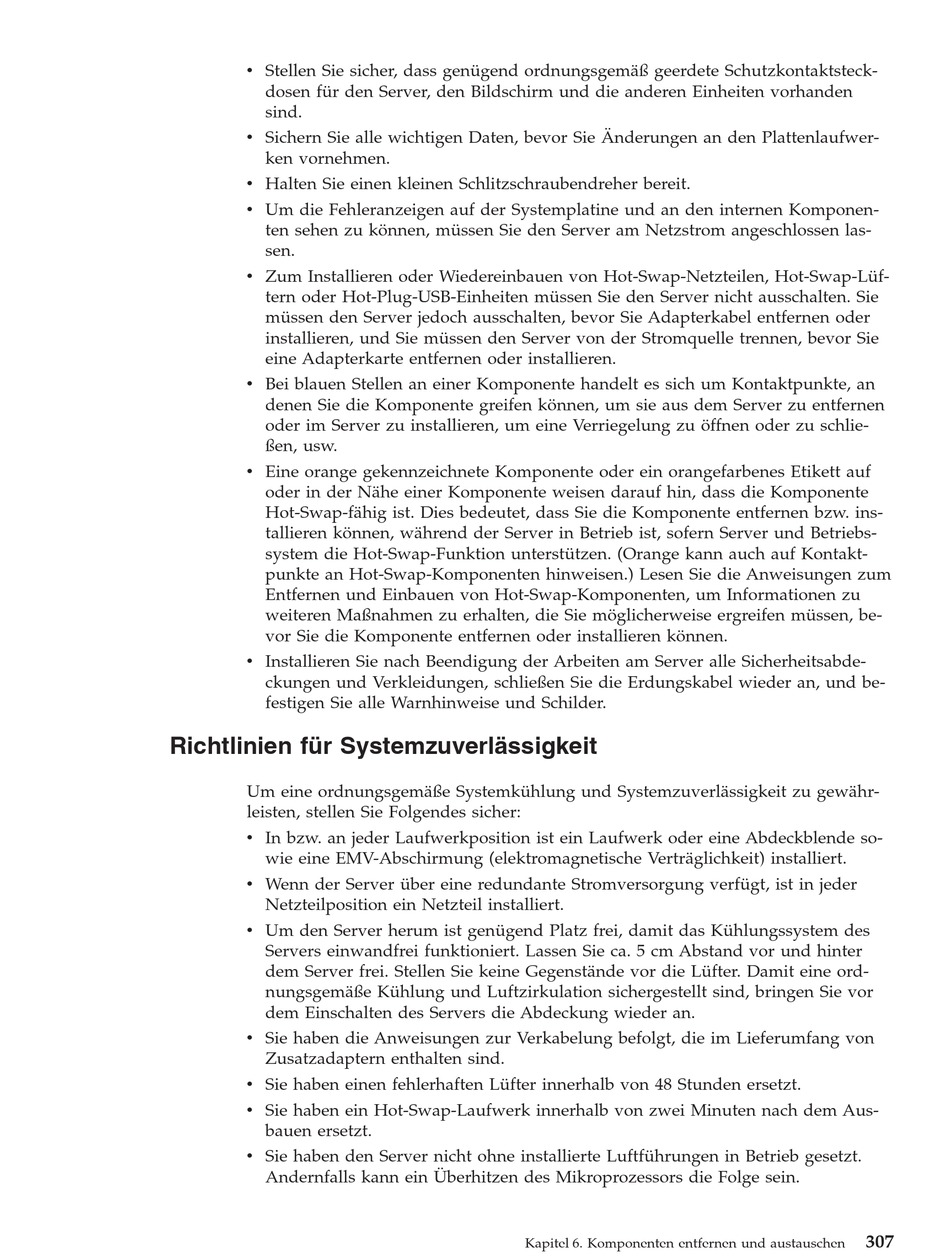

v Stellen Sie sicher, dass genügend ordnungsgemäß geerdete Schutzkontaktsteck-
dosen für den Server, den Bildschirm und die anderen Einheiten vorhanden
sind.
v Sichern Sie alle wichtigen Daten, bevor Sie Änderungen an den Plattenlaufwer-
ken vornehmen.
v Halten Sie einen kleinen Schlitzschraubendreher bereit.
v Um die Fehleranzeigen auf der Systemplatine und an den internen Komponen-
ten sehen zu können, müssen Sie den Server am Netzstrom angeschlossen las-
sen.
v Zum Installieren oder Wiedereinbauen von Hot-Swap-Netzteilen, Hot-Swap-Lüf-
tern oder Hot-Plug-USB-Einheiten müssen Sie den Server nicht ausschalten. Sie
müssen den Server jedoch ausschalten, bevor Sie Adapterkabel entfernen oder
installieren, und Sie müssen den Server von der Stromquelle trennen, bevor Sie
eine Adapterkarte entfernen oder installieren.
v Bei blauen Stellen an einer Komponente handelt es sich um Kontaktpunkte, an
denen Sie die Komponente greifen können, um sie aus dem Server zu entfernen
oder im Server zu installieren, um eine Verriegelung zu öffnen oder zu schlie-
ßen, usw.
v Eine orange gekennzeichnete Komponente oder ein orangefarbenes Etikett auf
oder in der Nähe einer Komponente weisen darauf hin, dass die Komponente
Hot-Swap-fähig ist. Dies bedeutet, dass Sie die Komponente entfernen bzw. ins-
tallieren können, während der Server in Betrieb ist, sofern Server und Betriebs-
system die Hot-Swap-Funktion unterstützen. (Orange kann auch auf Kontakt-
punkte an Hot-Swap-Komponenten hinweisen.) Lesen Sie die Anweisungen zum
Entfernen und Einbauen von Hot-Swap-Komponenten, um Informationen zu
weiteren Maßnahmen zu erhalten, die Sie möglicherweise ergreifen müssen, be-
vor Sie die Komponente entfernen oder installieren können.
v Installieren Sie nach Beendigung der Arbeiten am Server alle Sicherheitsabde-
ckungen und Verkleidungen, schließen Sie die Erdungskabel wieder an, und be-
festigen Sie alle Warnhinweise und Schilder.
Richtlinien für Systemzuverlässigkeit
Um eine ordnungsgemäße Systemkühlung und Systemzuverlässigkeit zu gewähr-
leisten, stellen Sie Folgendes sicher:
v In bzw. an jeder Laufwerkposition ist ein Laufwerk oder eine Abdeckblende so-
wie eine EMV-Abschirmung (elektromagnetische Verträglichkeit) installiert.
v Wenn der Server über eine redundante Stromversorgung verfügt, ist in jeder
Netzteilposition ein Netzteil installiert.
v Um den Server herum ist genügend Platz frei, damit das Kühlungssystem des
Servers einwandfrei funktioniert. Lassen Sie ca. 5 cm Abstand vor und hinter
dem Server frei. Stellen Sie keine Gegenstände vor die Lüfter. Damit eine ord-
nungsgemäße Kühlung und Luftzirkulation sichergestellt sind, bringen Sie vor
dem Einschalten des Servers die Abdeckung wieder an.
v Sie haben die Anweisungen zur Verkabelung befolgt, die im Lieferumfang von
Zusatzadaptern enthalten sind.
v Sie haben einen fehlerhaften Lüfter innerhalb von 48 Stunden ersetzt.
v Sie haben ein Hot-Swap-Laufwerk innerhalb von zwei Minuten nach dem Aus-
bauen ersetzt.
v Sie haben den Server nicht ohne installierte Luftführungen in Betrieb gesetzt.
Andernfalls kann ein Überhitzen des Mikroprozessors die Folge sein.
Kapitel 6. Komponenten entfernen und austauschen
307
