Serverkomponenten

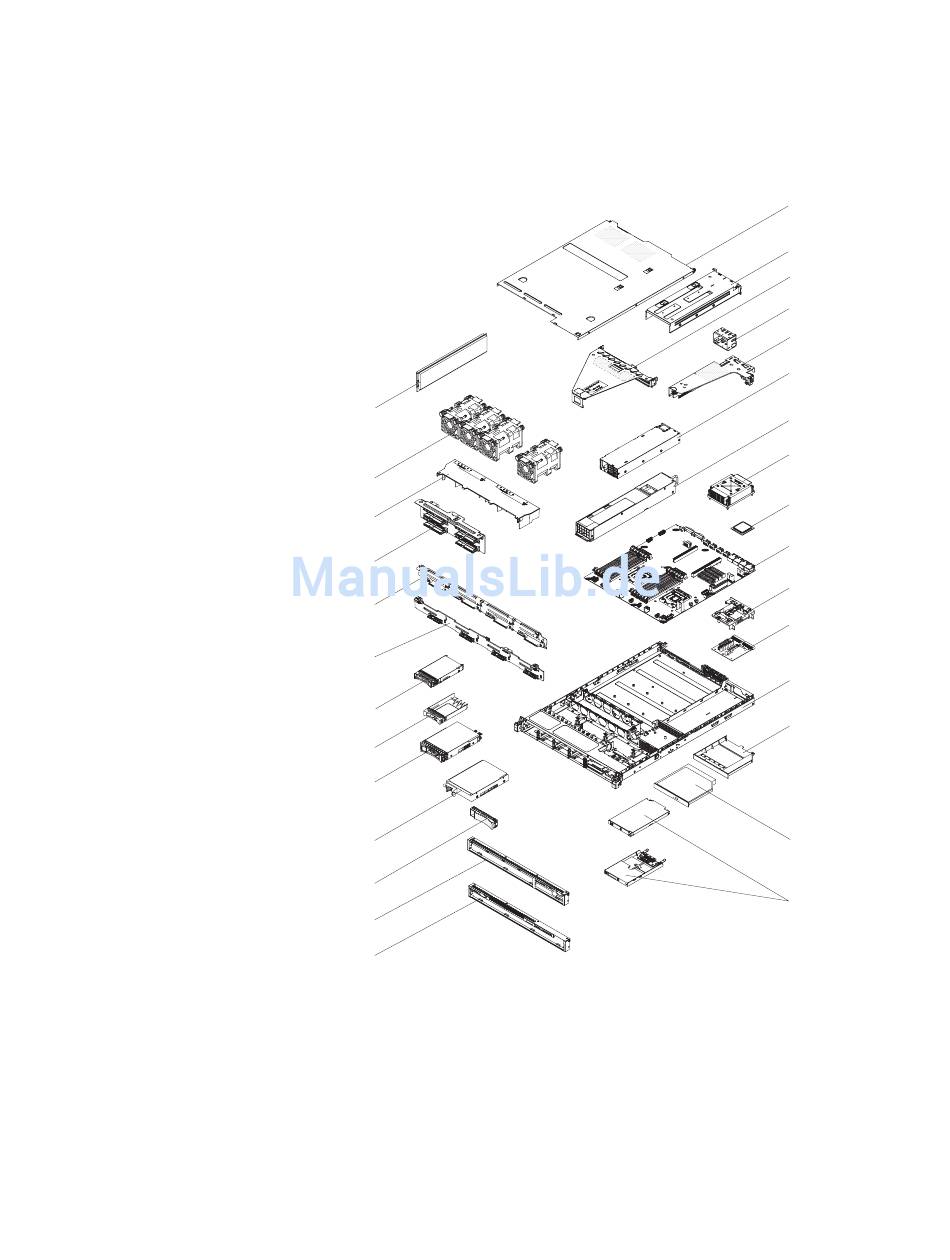

In der folgenden Abbildung sind die Position der wichtigsten Komponenten des
Servers dargestellt. Die Abbildungen in diesem Dokument können von Ihrer Hard-
ware geringfügig abweichen.
DIMM
Systemlüfter
Luftführung
Rückwandplatine für 2,5-Zoll-
Festplattenlaufwerke
Rückwandplatine für 3,5-Zoll-
Festplattenlaufwerk
Rückwandplatine für 3,5-Zoll-
Festplattenlaufwerke
2,5-Zoll-Festplattenlaufwerk
Abdeckblende für 2,5-Zoll-
Festplattenlaufwerk
3,5-Zoll-Hot-Swap-
Festplattenlaufwerk
3,5-Zoll-Simple-Swap-
Festplattenlaufwerk
Abdeckblende für 3,5-Zoll-
Simple-Swap-Festplattenlaufwerk
Frontblende für 2,5-Zoll-
Festplattenlaufwerk
Frontblende für 3,5-Zoll-
Festplattenlaufwerk
Bei blauen Stellen an einer Komponente handelt es sich um Kontaktpunkte, an de-
nen Sie die Komponente greifen können, um sie aus dem Server zu entfernen oder
im Server zu installieren, um eine Verriegelung zu öffnen oder zu schließen, usw.
Kapitel 2. Zusatzeinrichtungen installieren
Obere Abdeckung
Netzteilgehäuse
PCI-Adapterkarten-
baugruppe 1
Netzteilabdeckblende
PCI-Adapterkarten-
baugruppe 2
Festes Netzteil
Hot-Swap-Netzteil
Kühlkörper
Mikroprozessor
Systemplatine
Ferne Batteriehalterung
Interposerkarte
für redundante
Stromversorgung
Gehäuse
Abdeckblende für
optisches Laufwerk
Optisches Laufwerk
Bediener-
informations-
anzeige
