Systemplatinenanschlüsse für Zusatzeinrichtungen

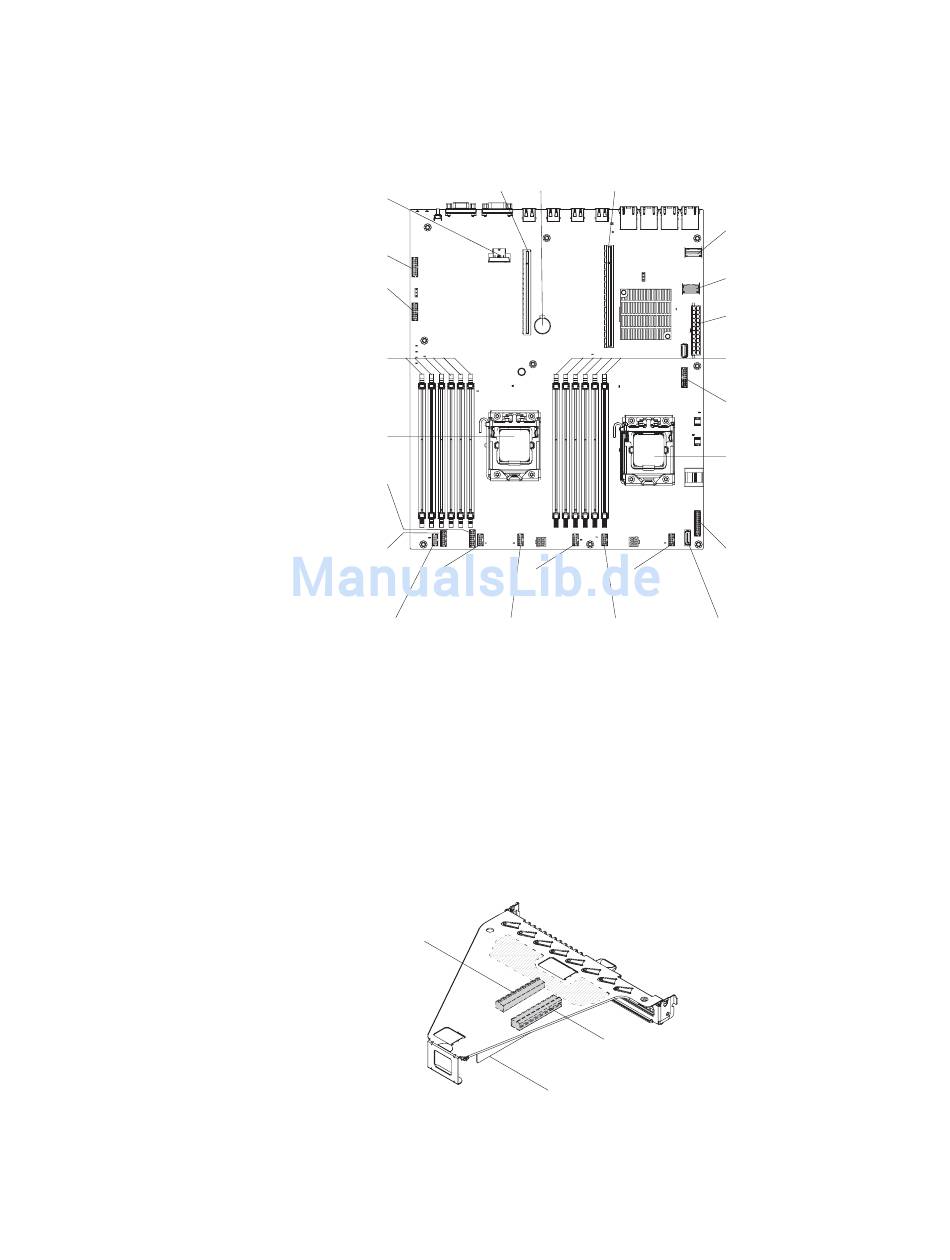

In der folgenden Abbildung sind die Anschlüsse auf der Systemplatine für vom
Benutzer installierbare Zusatzeinrichtungen dargestellt.
Bildschirmanschluss an
der Vorderseite (Optional)

PCI-Adapterkarten

In den folgenden Abbildungen sind die Anschlüsse an den PCI-Adapterkarten in
den Adapterkartenbaugruppen dargestellt.
Der Server wird mit einer in PCI-Adapterkartenanschluss 1 installierten PCI-Adap-
terkartenbaugruppe geliefert. Die Adapterkartenbaugruppe stellt entweder einen
oder zwei PCI-Steckplätze bereit, je nach Servermodell. In den folgenden Abbil-
dungen sind die Anschlüsse an PCI-Adapterkartenbaugruppe 1 dargestellt.
Steckplatz 1, PCI Express 3.0,
x16 (8,4,1), Standardhöhe, kurz
34
System x3530 M4 Typ 7160: Installations- und Servicehandbuch
Anschluss für PCI-
Adapterkarte 1
USB-Hypervisor-
Anschluss
Konfigurationsanschluss
für Rückwandplatine
DIMM-Anschlüsse 1 - 6
Mikroprozessor 1
Anschluss für Bediener-
informationsanzeige 2
Anschluss für
Bedienerinfor-
mationsanzeige 1
Lüfter-
anschluss 1A
Batterie
Lüfter- Lüfter-
anschluss 1B anschluss 2B
Lüfter-
anschluss 2A
PCI-Adapterkarte
Anschluss für PCI-
Adapterkarte 2
SAS-Signalkabel-
anschluss 1
SAS-Signalkabel-
anschluss 0
Netzteilanschluss
DIMM-Anschlüsse 7 - 12
USB-Anschluss
an der Vorderseite
Mikroprozessor 2
Netzteilsignal-
anschluss
Lüfter-
anschluss 3B
Lüfter-
Anschluss für optisches
anschluss 3A
Laufwerk (optional)
Steckplatz 2, PCI Express 3.0,
x16 (8,4,1), flach
