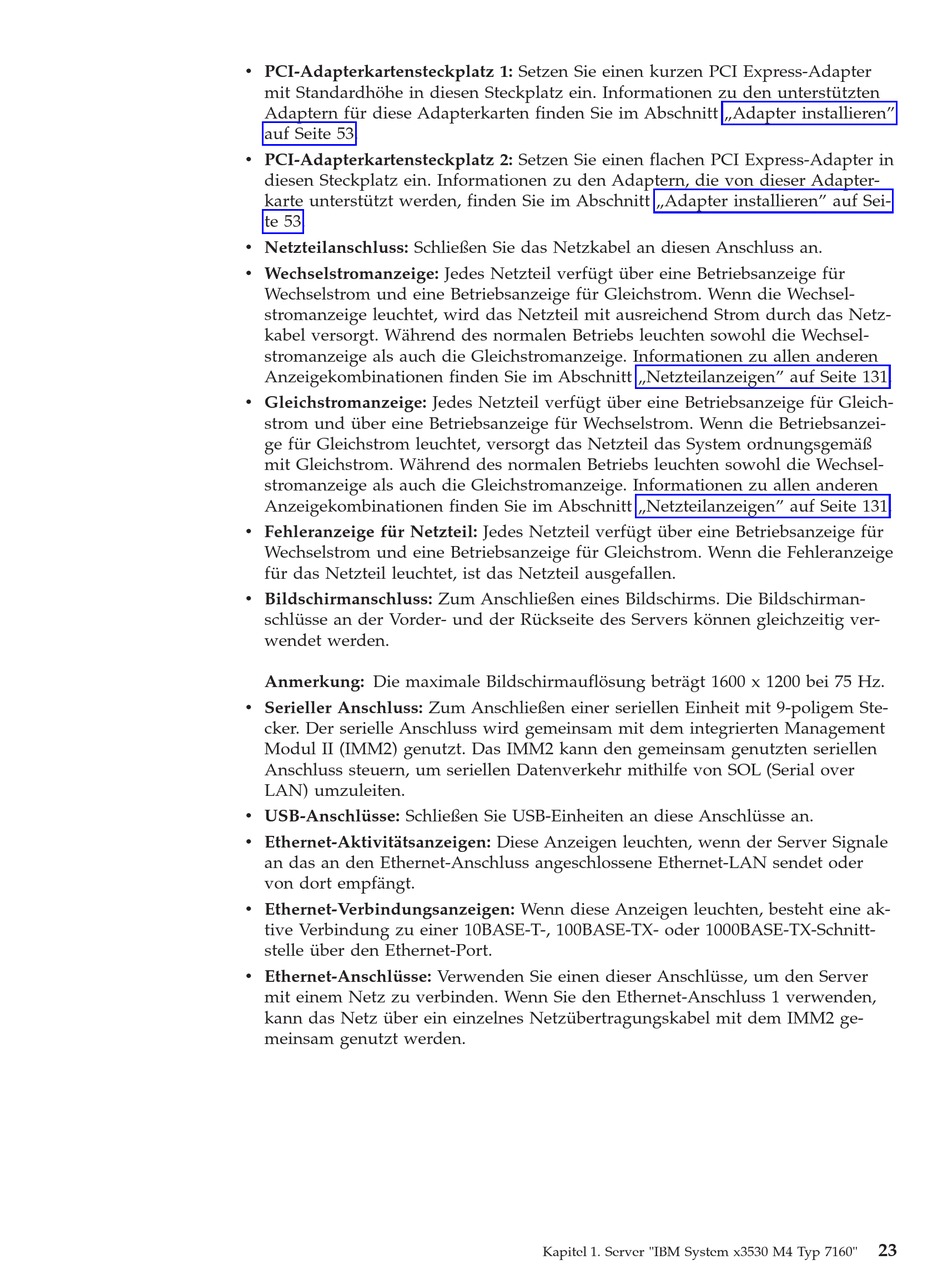

v PCI-Adapterkartensteckplatz 1: Setzen Sie einen kurzen PCI Express-Adapter
mit Standardhöhe in diesen Steckplatz ein. Informationen zu den unterstützten
Adaptern für diese Adapterkarten finden Sie im Abschnitt „Adapter installieren"
auf Seite 53.
v PCI-Adapterkartensteckplatz 2: Setzen Sie einen flachen PCI Express-Adapter in
diesen Steckplatz ein. Informationen zu den Adaptern, die von dieser Adapter-
karte unterstützt werden, finden Sie im Abschnitt „Adapter installieren" auf Sei-
te 53.
v Netzteilanschluss: Schließen Sie das Netzkabel an diesen Anschluss an.
v Wechselstromanzeige: Jedes Netzteil verfügt über eine Betriebsanzeige für
Wechselstrom und eine Betriebsanzeige für Gleichstrom. Wenn die Wechsel-
stromanzeige leuchtet, wird das Netzteil mit ausreichend Strom durch das Netz-
kabel versorgt. Während des normalen Betriebs leuchten sowohl die Wechsel-
stromanzeige als auch die Gleichstromanzeige. Informationen zu allen anderen
Anzeigekombinationen finden Sie im Abschnitt „Netzteilanzeigen" auf Seite 131.
v Gleichstromanzeige: Jedes Netzteil verfügt über eine Betriebsanzeige für Gleich-
strom und über eine Betriebsanzeige für Wechselstrom. Wenn die Betriebsanzei-
ge für Gleichstrom leuchtet, versorgt das Netzteil das System ordnungsgemäß
mit Gleichstrom. Während des normalen Betriebs leuchten sowohl die Wechsel-
stromanzeige als auch die Gleichstromanzeige. Informationen zu allen anderen
Anzeigekombinationen finden Sie im Abschnitt „Netzteilanzeigen" auf Seite 131.
v Fehleranzeige für Netzteil: Jedes Netzteil verfügt über eine Betriebsanzeige für
Wechselstrom und eine Betriebsanzeige für Gleichstrom. Wenn die Fehleranzeige
für das Netzteil leuchtet, ist das Netzteil ausgefallen.
v Bildschirmanschluss: Zum Anschließen eines Bildschirms. Die Bildschirman-
schlüsse an der Vorder- und der Rückseite des Servers können gleichzeitig ver-
wendet werden.
Anmerkung: Die maximale Bildschirmauflösung beträgt 1600 x 1200 bei 75 Hz.
v Serieller Anschluss: Zum Anschließen einer seriellen Einheit mit 9-poligem Ste-
cker. Der serielle Anschluss wird gemeinsam mit dem integrierten Management
Modul II (IMM2) genutzt. Das IMM2 kann den gemeinsam genutzten seriellen
Anschluss steuern, um seriellen Datenverkehr mithilfe von SOL (Serial over
LAN) umzuleiten.
v USB-Anschlüsse: Schließen Sie USB-Einheiten an diese Anschlüsse an.
v Ethernet-Aktivitätsanzeigen: Diese Anzeigen leuchten, wenn der Server Signale
an das an den Ethernet-Anschluss angeschlossene Ethernet-LAN sendet oder
von dort empfängt.
v Ethernet-Verbindungsanzeigen: Wenn diese Anzeigen leuchten, besteht eine ak-
tive Verbindung zu einer 10BASE-T-, 100BASE-TX- oder 1000BASE-TX-Schnitt-
stelle über den Ethernet-Port.
v Ethernet-Anschlüsse: Verwenden Sie einen dieser Anschlüsse, um den Server
mit einem Netz zu verbinden. Wenn Sie den Ethernet-Anschluss 1 verwenden,
kann das Netz über ein einzelnes Netzübertragungskabel mit dem IMM2 ge-
meinsam genutzt werden.
Kapitel 1. Server "IBM System x3530 M4 Typ 7160"
23
