Anzeigen auf der Systemplatine

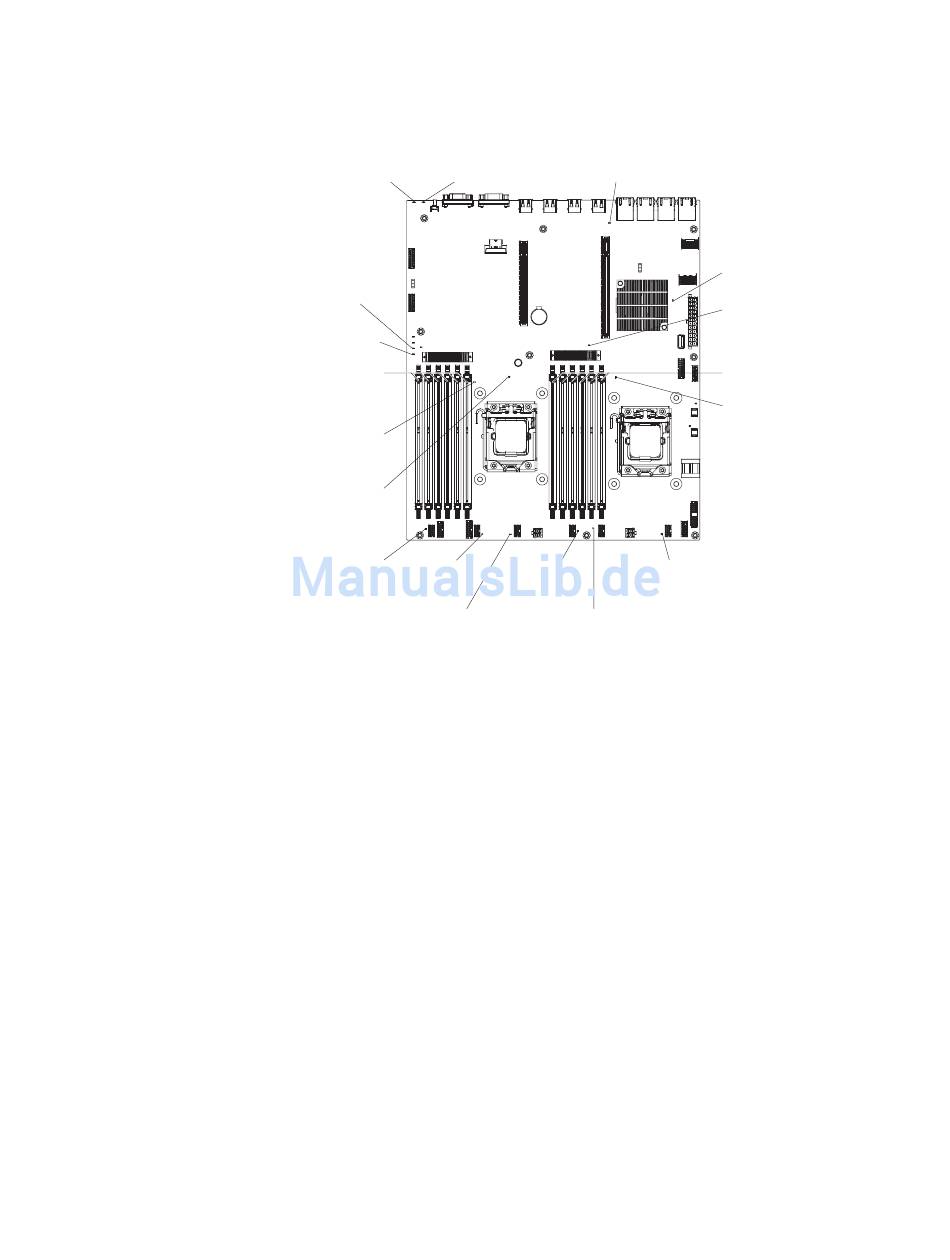

In der folgenden Abbildung sind die Anzeigen auf der Systemplatine dargestellt.
Systemfehleranzeige
Fehleranzeige für
Systemplatine
Abweichungsanzeige
für Mikroprozessor
Fehleranzeigen
für DIMM 1 - 6
Fehleranzeige für
Mikroprozessor 1
Anzeige für
fehlenden
PCI-Adapter 1
Fehleranzeige
Fehleranzeige
für Lüfter 1A
für Lüfter 1B
Anzeige für Funktion
"Light Path Diagnostics"
Positionsanzeige
Fehleranzeige
für Lüfter 2B
Fehleranzeige Fehleranzeige
für Lüfter 2A für Lüfter 3A
Kapitel 2. Zusatzeinrichtungen installieren
Fehleranzeige
für Batterie
Anzeige für
fehlenden
PCI-Adapter 2
Fehleranzeigen
für DIMM 7 - 12
Fehleranzeige für
Mikroprozessor 2
Fehleranzeige
für Lüfter 3B
33
