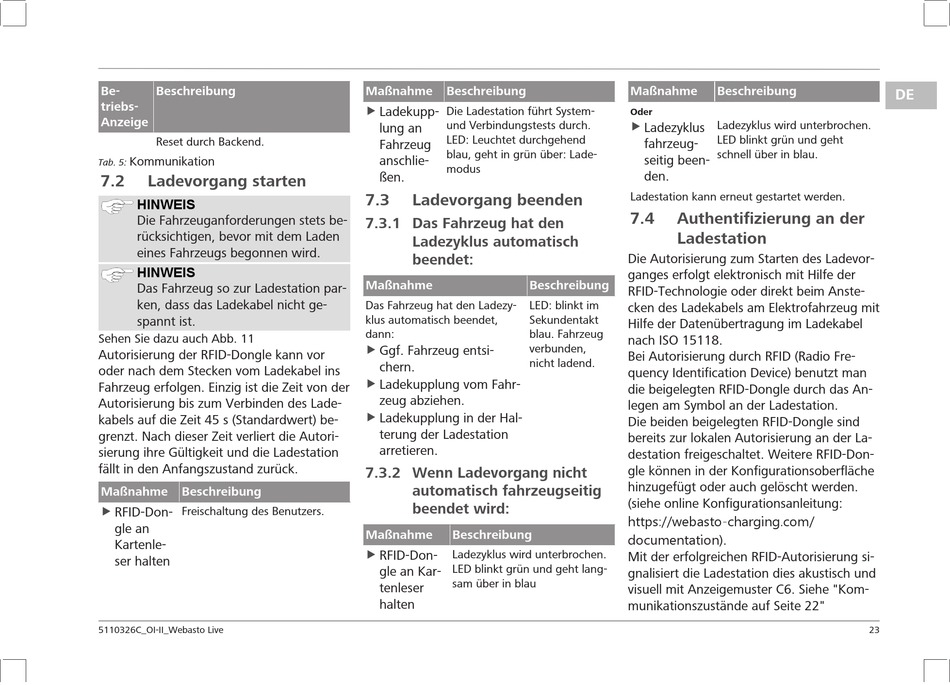

Ladevorgang starten

HINWEIS
Die Fahrzeuganforderungen stets be-
rücksichtigen, bevor mit dem Laden
eines Fahrzeugs begonnen wird.
HINWEIS
Das Fahrzeug so zur Ladestation par-
ken, dass das Ladekabel nicht ge-
spannt ist.
Sehen Sie dazu auch Abb. 11
Autorisierung der RFID-Dongle kann vor
oder nach dem Stecken vom Ladekabel ins
Fahrzeug erfolgen. Einzig ist die Zeit von der
Autorisierung bis zum Verbinden des Lade-
kabels auf die Zeit 45 s (Standardwert) be-
grenzt. Nach dieser Zeit verliert die Autori-
sierung ihre Gültigkeit und die Ladestation
fällt in den Anfangszustand zurück.
Maßnahme Beschreibung
u RFID-Don- Freischaltung des Benutzers.
gle an
Kartenle-
ser halten
5110326C_OI-II_Webasto Live
Maßnahme Beschreibung
u Ladekupp- Die Ladestation führt System-
und Verbindungstests durch.
lung an
LED: Leuchtet durchgehend
Fahrzeug
blau, geht in grün über: Lade-
anschlie-
modus
ßen.
7.3

Ladevorgang beenden

7.3.1 Das Fahrzeug hat den
Ladezyklus automatisch
beendet:
Maßnahme Beschreibung
Das Fahrzeug hat den Ladezy- LED: blinkt im
klus automatisch beendet, Sekundentakt
dann: blau. Fahrzeug
verbunden,
u Ggf. Fahrzeug entsi-
nicht ladend.
chern.
u Ladekupplung vom Fahr-
zeug abziehen.
u Ladekupplung in der Hal-
terung der Ladestation
arretieren.
7.3.2 Wenn Ladevorgang nicht
automatisch fahrzeugseitig
beendet wird:
Maßnahme Beschreibung
u RFID-Don- Ladezyklus wird unterbrochen.
LED blinkt grün und geht lang-
gle an Kar-
sam über in blau
tenleser
halten
Maßnahme Beschreibung
Oder
Ladezyklus wird unterbrochen.
u Ladezyklus
LED blinkt grün und geht
fahrzeug-
schnell über in blau.
seitig been-
den.
Ladestation kann erneut gestartet werden.
7.4 Authentifizierung an der
Ladestation
Die Autorisierung zum Starten des Ladevor-
ganges erfolgt elektronisch mit Hilfe der
RFID-Technologie oder direkt beim Anste-
cken des Ladekabels am Elektrofahrzeug mit
Hilfe der Datenübertragung im Ladekabel
nach ISO 15118.
Bei Autorisierung durch RFID (Radio Fre-
quency Identification Device) benutzt man
die beigelegten RFID-Dongle durch das An-
legen am Symbol an der Ladestation.
Die beiden beigelegten RFID-Dongle sind
bereits zur lokalen Autorisierung an der La-
destation freigeschaltet. Weitere RFID-Don-
gle können in der Konfigurationsoberfläche
hinzugefügt oder auch gelöscht werden.
(siehe online Konfigurationsanleitung:
https://webasto-charging.com/
documentation).
Mit der erfolgreichen RFID-Autorisierung si-
gnalisiert die Ladestation dies akustisch und
visuell mit Anzeigemuster C6. Siehe "Kom-
munikationszustände auf Seite 22"
