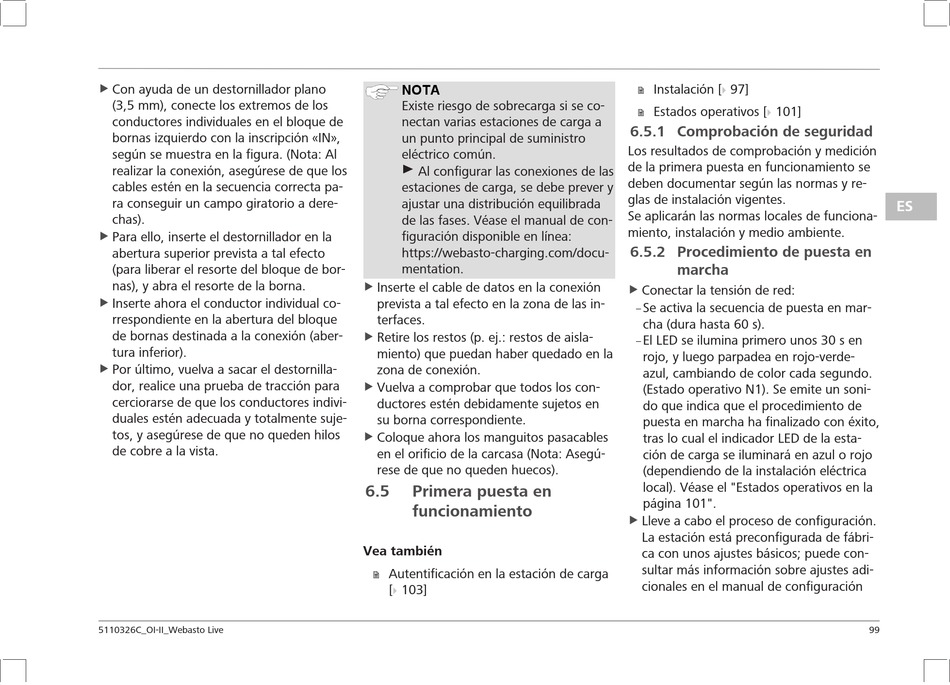

Con ayuda de un destornillador plano
u
(3,5 mm), conecte los extremos de los
conductores individuales en el bloque de
bornas izquierdo con la inscripción «IN»,
según se muestra en la figura. (Nota: Al
realizar la conexión, asegúrese de que los
cables estén en la secuencia correcta pa-
ra conseguir un campo giratorio a dere-
chas).
u
Para ello, inserte el destornillador en la
abertura superior prevista a tal efecto
(para liberar el resorte del bloque de bor-
nas), y abra el resorte de la borna.
u
Inserte ahora el conductor individual co-
rrespondiente en la abertura del bloque
de bornas destinada a la conexión (aber-
tura inferior).
u
Por último, vuelva a sacar el destornilla-
dor, realice una prueba de tracción para
cerciorarse de que los conductores indivi-
duales estén adecuada y totalmente suje-
tos, y asegúrese de que no queden hilos
de cobre a la vista.
5110326C_OI-II_Webasto Live
NOTA
Existe riesgo de sobrecarga si se co-
nectan varias estaciones de carga a
un punto principal de suministro
eléctrico común.
Al configurar las conexiones de las
estaciones de carga, se debe prever y
ajustar una distribución equilibrada
de las fases. Véase el manual de con-
figuración disponible en línea:
https://webasto-charging.com/docu-
mentation.
u
Inserte el cable de datos en la conexión
prevista a tal efecto en la zona de las in-
terfaces.
u
Retire los restos (p. ej.: restos de aisla-
miento) que puedan haber quedado en la
zona de conexión.
u
Vuelva a comprobar que todos los con-
ductores estén debidamente sujetos en
su borna correspondiente.
u
Coloque ahora los manguitos pasacables
en el orificio de la carcasa (Nota: Asegú-
rese de que no queden huecos).
6.5
Primera puesta en
funcionamiento
Vea también
Autentificación en la estación de carga
2
[
103]
}
Instalación [
97]
2
}
Estados operativos [
101]
2
}
6.5.1 Comprobación de seguridad
Los resultados de comprobación y medición
de la primera puesta en funcionamiento se
deben documentar según las normas y re-
glas de instalación vigentes.
Se aplicarán las normas locales de funciona-
miento, instalación y medio ambiente.
6.5.2 Procedimiento de puesta en
marcha
u
Conectar la tensión de red:
Se activa la secuencia de puesta en mar-
–
cha (dura hasta 60 s).
El LED se ilumina primero unos 30 s en
–
rojo, y luego parpadea en rojo-verde-
azul, cambiando de color cada segundo.
(Estado operativo N1). Se emite un soni-
do que indica que el procedimiento de
puesta en marcha ha finalizado con éxito,
tras lo cual el indicador LED de la esta-
ción de carga se iluminará en azul o rojo
(dependiendo de la instalación eléctrica
local). Véase el "Estados operativos en la
página 101".
u
Lleve a cabo el proceso de configuración.
La estación está preconfigurada de fábri-
ca con unos ajustes básicos; puede con-
sultar más información sobre ajustes adi-
cionales en el manual de configuración
