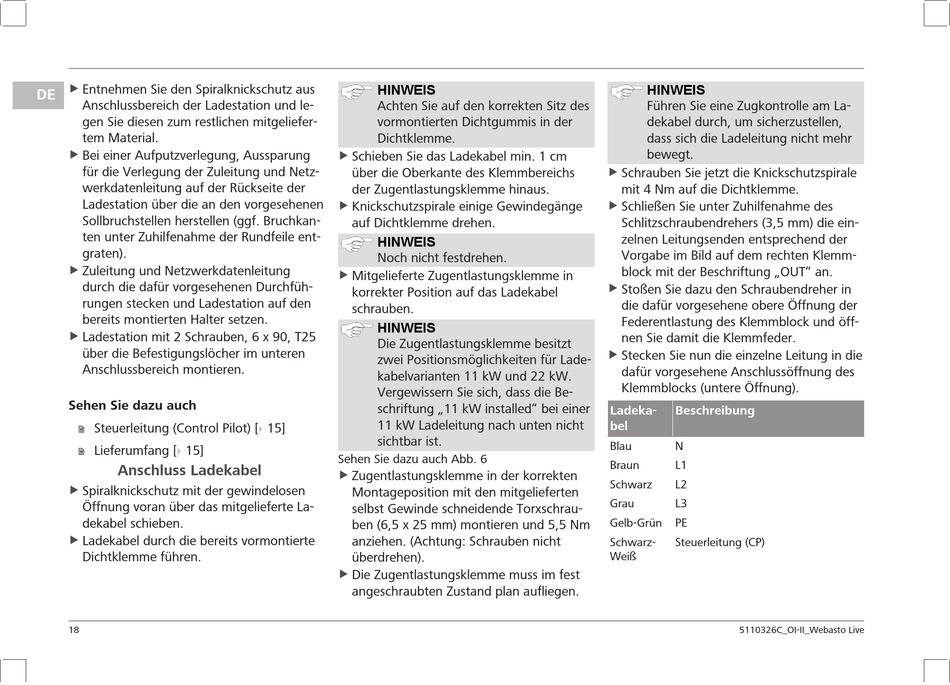

Webasto Live Einbauanweisung Seite 18

Entnehmen Sie den Spiralknickschutz aus
u
DE
Anschlussbereich der Ladestation und le-
gen Sie diesen zum restlichen mitgeliefer-
tem Material.
u Bei einer Aufputzverlegung, Aussparung
für die Verlegung der Zuleitung und Netz-
werkdatenleitung auf der Rückseite der
Ladestation über die an den vorgesehenen
Sollbruchstellen herstellen (ggf. Bruchkan-
ten unter Zuhilfenahme der Rundfeile ent-
graten).
u Zuleitung und Netzwerkdatenleitung
durch die dafür vorgesehenen Durchfüh-
rungen stecken und Ladestation auf den
bereits montierten Halter setzen.
u Ladestation mit 2 Schrauben, 6 x 90, T25
über die Befestigungslöcher im unteren
Anschlussbereich montieren.
Sehen Sie dazu auch
Steuerleitung (Control Pilot) [
2
Lieferumfang [ 15]
2 }
Anschluss Ladekabel
u Spiralknickschutz mit der gewindelosen
Öffnung voran über das mitgelieferte La-
dekabel schieben.
u Ladekabel durch die bereits vormontierte
Dichtklemme führen.
18
HINWEIS
Achten Sie auf den korrekten Sitz des
vormontierten Dichtgummis in der
Dichtklemme.
u Schieben Sie das Ladekabel min. 1 cm
über die Oberkante des Klemmbereichs
der Zugentlastungsklemme hinaus.
u Knickschutzspirale einige Gewindegänge
auf Dichtklemme drehen.
HINWEIS
Noch nicht festdrehen.
u Mitgelieferte Zugentlastungsklemme in
korrekter Position auf das Ladekabel
schrauben.
HINWEIS
Die Zugentlastungsklemme besitzt
zwei Positionsmöglichkeiten für Lade-
kabelvarianten 11 kW und 22 kW.
Vergewissern Sie sich, dass die Be-
schriftung „11 kW installed" bei einer
11 kW Ladeleitung nach unten nicht
15]
}
sichtbar ist.
Sehen Sie dazu auch Abb. 6
u Zugentlastungsklemme in der korrekten
Montageposition mit den mitgelieferten
selbst Gewinde schneidende Torxschrau-
ben (6,5 x 25 mm) montieren und 5,5 Nm
anziehen. (Achtung: Schrauben nicht
überdrehen).
u Die Zugentlastungsklemme muss im fest
angeschraubten Zustand plan aufliegen.
HINWEIS
Führen Sie eine Zugkontrolle am La-
dekabel durch, um sicherzustellen,
dass sich die Ladeleitung nicht mehr
bewegt.
u Schrauben Sie jetzt die Knickschutzspirale
mit 4 Nm auf die Dichtklemme.
u Schließen Sie unter Zuhilfenahme des
Schlitzschraubendrehers (3,5 mm) die ein-
zelnen Leitungsenden entsprechend der
Vorgabe im Bild auf dem rechten Klemm-
block mit der Beschriftung „OUT" an.
u Stoßen Sie dazu den Schraubendreher in
die dafür vorgesehene obere Öffnung der
Federentlastung des Klemmblock und öff-
nen Sie damit die Klemmfeder.
u Stecken Sie nun die einzelne Leitung in die
dafür vorgesehene Anschlussöffnung des
Klemmblocks (untere Öffnung).
Ladeka- Beschreibung
bel
Blau N
Braun L1
Schwarz L2
Grau L3
Gelb-Grün PE
Schwarz- Steuerleitung (CP)
Weiß
