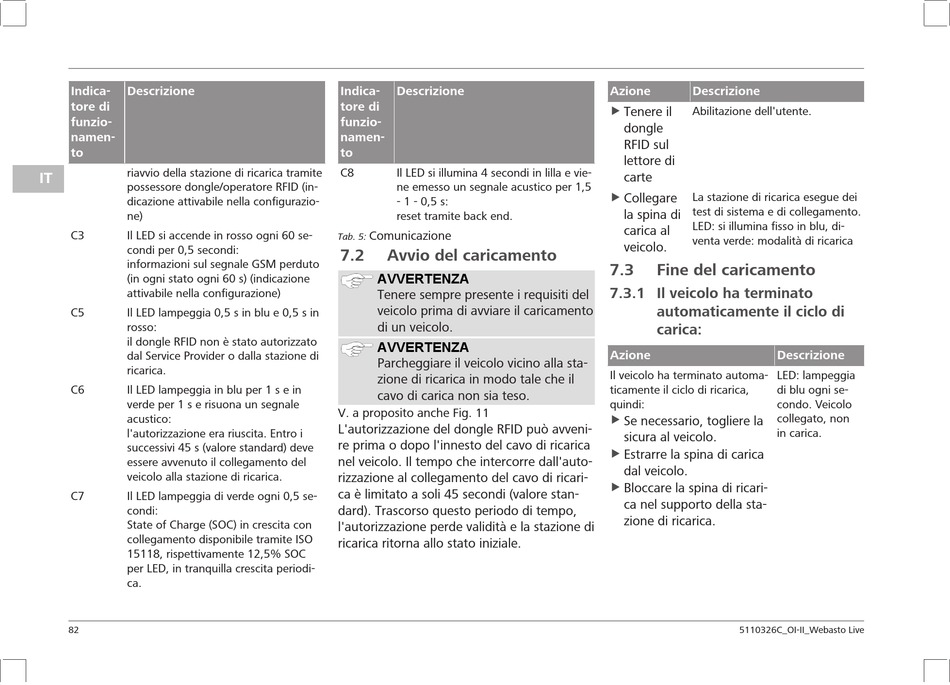

Indica- Descrizione
tore di
funzio-
namen-
to
riavvio della stazione di ricarica tramite
IT
possessore dongle/operatore RFID (in-
dicazione attivabile nella configurazio-
ne)
C3 Il LED si accende in rosso ogni 60 se-
condi per 0,5 secondi:
informazioni sul segnale GSM perduto
(in ogni stato ogni 60 s) (indicazione
attivabile nella configurazione)
C5 Il LED lampeggia 0,5 s in blu e 0,5 s in
rosso:
il dongle RFID non è stato autorizzato
dal Service Provider o dalla stazione di
ricarica.
C6 Il LED lampeggia in blu per 1 s e in
verde per 1 s e risuona un segnale
acustico:
l'autorizzazione era riuscita. Entro i
successivi 45 s (valore standard) deve
essere avvenuto il collegamento del
veicolo alla stazione di ricarica.
C7 Il LED lampeggia di verde ogni 0,5 se-
condi:
State of Charge (SOC) in crescita con
collegamento disponibile tramite ISO
15118, rispettivamente 12,5% SOC
per LED, in tranquilla crescita periodi-
ca.
82
Indica- Descrizione
tore di
funzio-
namen-
to
C8 Il LED si illumina 4 secondi in lilla e vie-
ne emesso un segnale acustico per 1,5
- 1 - 0,5 s:
reset tramite back end.
Comunicazione
Tab. 5:
7.2

Avvio del caricamento

AVVERTENZA
Tenere sempre presente i requisiti del
veicolo prima di avviare il caricamento
di un veicolo.
AVVERTENZA
Parcheggiare il veicolo vicino alla sta-
zione di ricarica in modo tale che il
cavo di carica non sia teso.
V. a proposito anche Fig. 11
L'autorizzazione del dongle RFID può avveni-
re prima o dopo l'innesto del cavo di ricarica
nel veicolo. Il tempo che intercorre dall'auto-
rizzazione al collegamento del cavo di ricari-
ca è limitato a soli 45 secondi (valore stan-
dard). Trascorso questo periodo di tempo,
l'autorizzazione perde validità e la stazione di
ricarica ritorna allo stato iniziale.
Azione Descrizione
u Tenere il Abilitazione dell'utente.
dongle
RFID sul
lettore di
carte
Collegare La stazione di ricarica esegue dei
u
test di sistema e di collegamento.
la spina di
LED: si illumina fisso in blu, di-
carica al
venta verde: modalità di ricarica
veicolo.
7.3

Fine del caricamento

7.3.1 Il veicolo ha terminato
automaticamente il ciclo di
carica:
Azione Descrizione
Il veicolo ha terminato automa- LED: lampeggia
ticamente il ciclo di ricarica, di blu ogni se-
quindi: condo. Veicolo
collegato, non
u Se necessario, togliere la
in carica.
sicura al veicolo.
Estrarre la spina di carica
u
dal veicolo.
u Bloccare la spina di ricari-
ca nel supporto della sta-
zione di ricarica.
