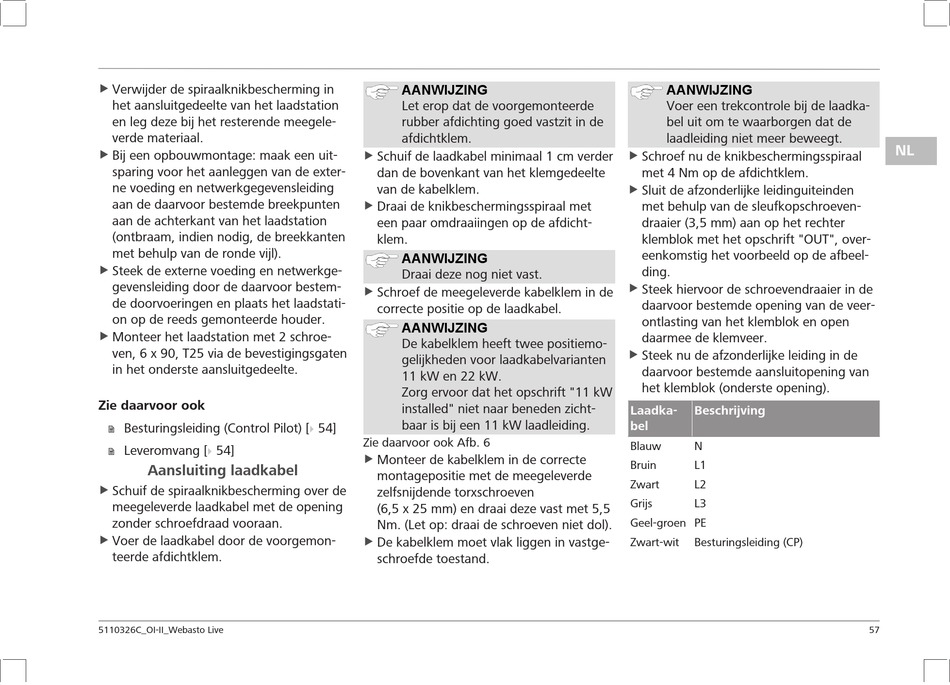

Verwijder de spiraalknikbescherming in
u
het aansluitgedeelte van het laadstation
en leg deze bij het resterende meegele-
verde materiaal.
u Bij een opbouwmontage: maak een uit-
sparing voor het aanleggen van de exter-
ne voeding en netwerkgegevensleiding
aan de daarvoor bestemde breekpunten
aan de achterkant van het laadstation
(ontbraam, indien nodig, de breekkanten
met behulp van de ronde vijl).
u Steek de externe voeding en netwerkge-
gevensleiding door de daarvoor bestem-
de doorvoeringen en plaats het laadstati-
on op de reeds gemonteerde houder.
u Monteer het laadstation met 2 schroe-
ven, 6 x 90, T25 via de bevestigingsgaten
in het onderste aansluitgedeelte.
Zie daarvoor ook
Besturingsleiding (Control Pilot) [
2
Leveromvang [ 54]
2 }
Aansluiting laadkabel
u Schuif de spiraalknikbescherming over de
meegeleverde laadkabel met de opening
zonder schroefdraad vooraan.
u Voer de laadkabel door de voorgemon-
teerde afdichtklem.
5110326C_OI-II_Webasto Live
AANWIJZING
Let erop dat de voorgemonteerde
rubber afdichting goed vastzit in de
afdichtklem.
u Schuif de laadkabel minimaal 1 cm verder
dan de bovenkant van het klemgedeelte
van de kabelklem.
u Draai de knikbeschermingsspiraal met
een paar omdraaiingen op de afdicht-
klem.
AANWIJZING
Draai deze nog niet vast.
Schroef de meegeleverde kabelklem in de
u
correcte positie op de laadkabel.
AANWIJZING
De kabelklem heeft twee positiemo-
gelijkheden voor laadkabelvarianten
11 kW en 22 kW.
Zorg ervoor dat het opschrift "11 kW
installed" niet naar beneden zicht-
baar is bij een 11 kW laadleiding.
54]
}
Zie daarvoor ook Afb. 6
u Monteer de kabelklem in de correcte
montagepositie met de meegeleverde
zelfsnijdende torxschroeven
(6,5 x 25 mm) en draai deze vast met 5,5
Nm. (Let op: draai de schroeven niet dol).
u De kabelklem moet vlak liggen in vastge-
schroefde toestand.
AANWIJZING
Voer een trekcontrole bij de laadka-
bel uit om te waarborgen dat de
laadleiding niet meer beweegt.
u Schroef nu de knikbeschermingsspiraal
met 4 Nm op de afdichtklem.
Sluit de afzonderlijke leidinguiteinden
u
met behulp van de sleufkopschroeven-
draaier (3,5 mm) aan op het rechter
klemblok met het opschrift "OUT", over-
eenkomstig het voorbeeld op de afbeel-
ding.
u Steek hiervoor de schroevendraaier in de
daarvoor bestemde opening van de veer-
ontlasting van het klemblok en open
daarmee de klemveer.
u Steek nu de afzonderlijke leiding in de
daarvoor bestemde aansluitopening van
het klemblok (onderste opening).
Laadka- Beschrijving
bel
Blauw N
Bruin L1
Zwart L2
Grijs L3
Geel-groen PE
Zwart-wit Besturingsleiding (CP)
