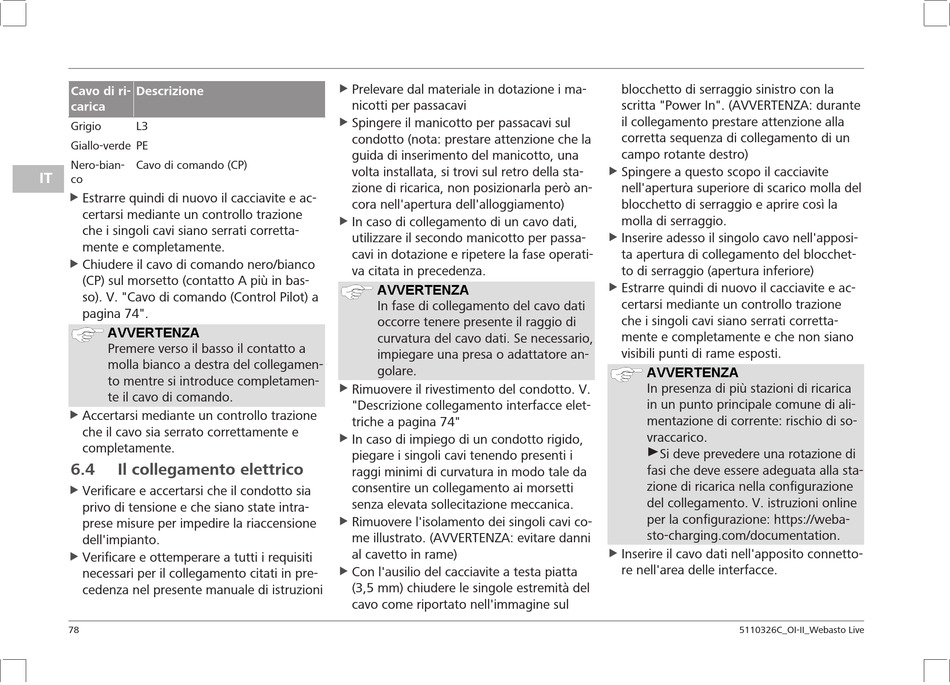

Cavo di ri- Descrizione
carica
Grigio L3
Giallo-verde PE
Nero-bian- Cavo di comando (CP)
IT
co
Estrarre quindi di nuovo il cacciavite e ac-
u
certarsi mediante un controllo trazione
che i singoli cavi siano serrati corretta-
mente e completamente.
u Chiudere il cavo di comando nero/bianco
(CP) sul morsetto (contatto A più in bas-
so). V. "Cavo di comando (Control Pilot) a
pagina 74".
AVVERTENZA
Premere verso il basso il contatto a
molla bianco a destra del collegamen-
to mentre si introduce completamen-
te il cavo di comando.
u Accertarsi mediante un controllo trazione
che il cavo sia serrato correttamente e
completamente.
6.4

Il collegamento elettrico

u Verificare e accertarsi che il condotto sia
privo di tensione e che siano state intra-
prese misure per impedire la riaccensione
dell'impianto.
u Verificare e ottemperare a tutti i requisiti
necessari per il collegamento citati in pre-
cedenza nel presente manuale di istruzioni
78
Prelevare dal materiale in dotazione i ma-
u
nicotti per passacavi
u Spingere il manicotto per passacavi sul
condotto (nota: prestare attenzione che la
guida di inserimento del manicotto, una
volta installata, si trovi sul retro della sta-
zione di ricarica, non posizionarla però an-
cora nell'apertura dell'alloggiamento)
u In caso di collegamento di un cavo dati,
utilizzare il secondo manicotto per passa-
cavi in dotazione e ripetere la fase operati-
va citata in precedenza.
AVVERTENZA
In fase di collegamento del cavo dati
occorre tenere presente il raggio di
curvatura del cavo dati. Se necessario,
impiegare una presa o adattatore an-
golare.
u Rimuovere il rivestimento del condotto. V.
"Descrizione collegamento interfacce elet-
triche a pagina 74"
u In caso di impiego di un condotto rigido,
piegare i singoli cavi tenendo presenti i
raggi minimi di curvatura in modo tale da
consentire un collegamento ai morsetti
senza elevata sollecitazione meccanica.
u Rimuovere l'isolamento dei singoli cavi co-
me illustrato. (AVVERTENZA: evitare danni
al cavetto in rame)
u Con l'ausilio del cacciavite a testa piatta
(3,5 mm) chiudere le singole estremità del
cavo come riportato nell'immagine sul
blocchetto di serraggio sinistro con la
scritta "Power In". (AVVERTENZA: durante
il collegamento prestare attenzione alla
corretta sequenza di collegamento di un
campo rotante destro)
u Spingere a questo scopo il cacciavite
nell'apertura superiore di scarico molla del
blocchetto di serraggio e aprire così la
molla di serraggio.
u Inserire adesso il singolo cavo nell'apposi-
ta apertura di collegamento del blocchet-
to di serraggio (apertura inferiore)
u Estrarre quindi di nuovo il cacciavite e ac-
certarsi mediante un controllo trazione
che i singoli cavi siano serrati corretta-
mente e completamente e che non siano
visibili punti di rame esposti.
AVVERTENZA
In presenza di più stazioni di ricarica
in un punto principale comune di ali-
mentazione di corrente: rischio di so-
vraccarico.
Si deve prevedere una rotazione di
fasi che deve essere adeguata alla sta-
zione di ricarica nella configurazione
del collegamento. V. istruzioni online
per la configurazione: https://weba-
sto-charging.com/documentation.
u Inserire il cavo dati nell'apposito connetto-
re nell'area delle interfacce.
