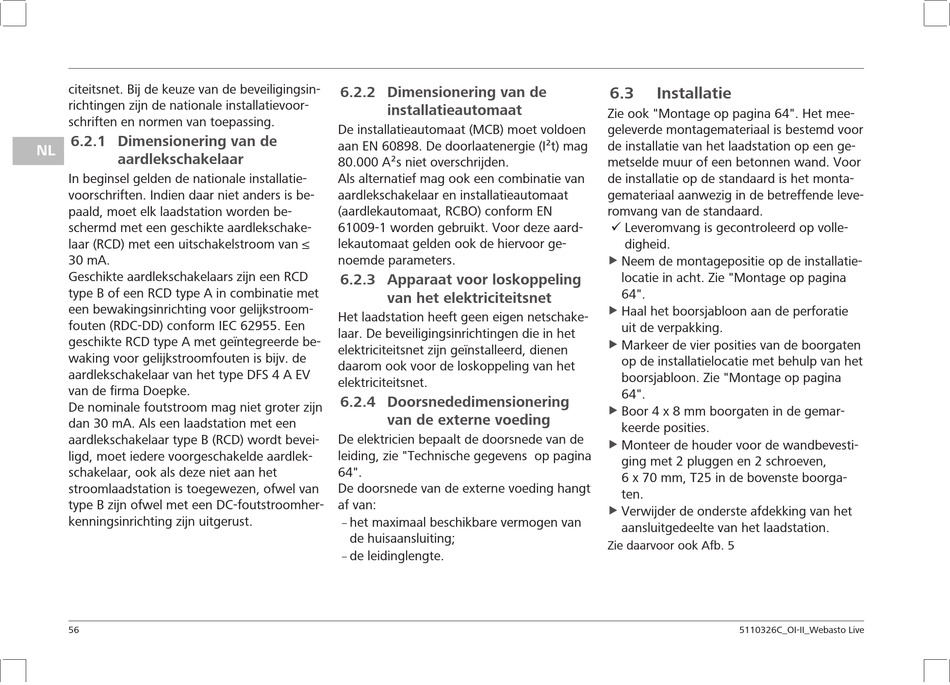

citeitsnet. Bij de keuze van de beveiligingsin-
richtingen zijn de nationale installatievoor-
schriften en normen van toepassing.
6.2.1 Dimensionering van de
NL
aardlekschakelaar
In beginsel gelden de nationale installatie-
voorschriften. Indien daar niet anders is be-
paald, moet elk laadstation worden be-
schermd met een geschikte aardlekschake-
laar (RCD) met een uitschakelstroom van ≤
30 mA.
Geschikte aardlekschakelaars zijn een RCD
type B of een RCD type A in combinatie met
een bewakingsinrichting voor gelijkstroom-
fouten (RDC-DD) conform IEC 62955. Een
geschikte RCD type A met geïntegreerde be-
waking voor gelijkstroomfouten is bijv. de
aardlekschakelaar van het type DFS 4 A EV
van de firma Doepke.
De nominale foutstroom mag niet groter zijn
dan 30 mA. Als een laadstation met een
aardlekschakelaar type B (RCD) wordt bevei-
ligd, moet iedere voorgeschakelde aardlek-
schakelaar, ook als deze niet aan het
stroomlaadstation is toegewezen, ofwel van
type B zijn ofwel met een DC-foutstroomher-
kenningsinrichting zijn uitgerust.
56
6.2.2 Dimensionering van de
installatieautomaat
De installatieautomaat (MCB) moet voldoen
aan EN 60898. De doorlaatenergie (I²t) mag
80.000 A²s niet overschrijden.
Als alternatief mag ook een combinatie van
aardlekschakelaar en installatieautomaat
(aardlekautomaat, RCBO) conform EN
61009-1 worden gebruikt. Voor deze aard-
lekautomaat gelden ook de hiervoor ge-
noemde parameters.
6.2.3 Apparaat voor loskoppeling
van het elektriciteitsnet
Het laadstation heeft geen eigen netschake-
laar. De beveiligingsinrichtingen die in het
elektriciteitsnet zijn geïnstalleerd, dienen
daarom ook voor de loskoppeling van het
elektriciteitsnet.
6.2.4 Doorsnededimensionering
van de externe voeding
De elektricien bepaalt de doorsnede van de
leiding, zie "Technische gegevens op pagina
64".
De doorsnede van de externe voeding hangt
af van:
het maximaal beschikbare vermogen van
–
de huisaansluiting;
de leidinglengte.
–
6.3

Installatie

Zie ook "Montage op pagina 64". Het mee-
geleverde montagemateriaal is bestemd voor
de installatie van het laadstation op een ge-
metselde muur of een betonnen wand. Voor
de installatie op de standaard is het monta-
gemateriaal aanwezig in de betreffende leve-
romvang van de standaard.
ü Leveromvang is gecontroleerd op volle-
digheid.
u Neem de montagepositie op de installatie-
locatie in acht. Zie "Montage op pagina
64".
u Haal het boorsjabloon aan de perforatie
uit de verpakking.
u Markeer de vier posities van de boorgaten
op de installatielocatie met behulp van het
boorsjabloon. Zie "Montage op pagina
64".
Boor 4 x 8 mm boorgaten in de gemar-
u
keerde posities.
u Monteer de houder voor de wandbevesti-
ging met 2 pluggen en 2 schroeven,
6 x 70 mm, T25 in de bovenste boorga-
ten.
Verwijder de onderste afdekking van het
u
aansluitgedeelte van het laadstation.
Zie daarvoor ook Afb. 5
