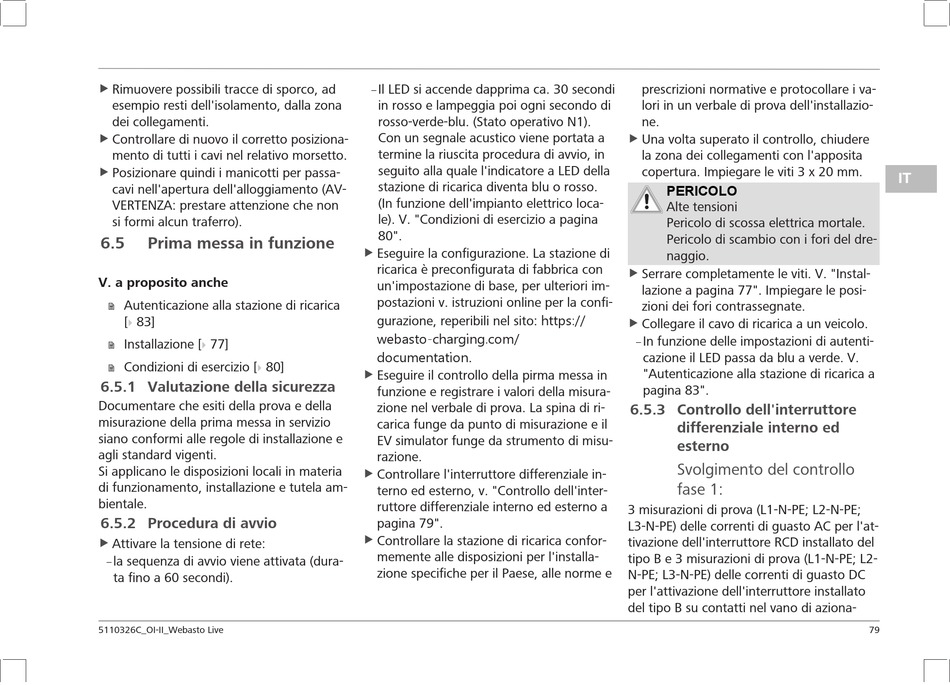

Rimuovere possibili tracce di sporco, ad
u
esempio resti dell'isolamento, dalla zona
dei collegamenti.
Controllare di nuovo il corretto posiziona-
u
mento di tutti i cavi nel relativo morsetto.
u
Posizionare quindi i manicotti per passa-
cavi nell'apertura dell'alloggiamento (AV-
VERTENZA: prestare attenzione che non
si formi alcun traferro).
6.5

Prima messa in funzione

V. a proposito anche
Autenticazione alla stazione di ricarica
2
[
 83]
}
Installazione [
 77]
2
}
Condizioni di esercizio [
 80]
2
}
6.5.1 Valutazione della sicurezza
Documentare che esiti della prova e della
misurazione della prima messa in servizio
siano conformi alle regole di installazione e
agli standard vigenti.
Si applicano le disposizioni locali in materia
di funzionamento, installazione e tutela am-
bientale.

6.5.2 Procedura di avvio

u
Attivare la tensione di rete:
la sequenza di avvio viene attivata (dura-
ta fino a 60 secondi).
5110326C_OI-II_Webasto Live
Il LED si accende dapprima ca. 30 secondi
in rosso e lampeggia poi ogni secondo di
rosso-verde-blu. (Stato operativo N1).
Con un segnale acustico viene portata a
termine la riuscita procedura di avvio, in
seguito alla quale l'indicatore a LED della
stazione di ricarica diventa blu o rosso.
(In funzione dell'impianto elettrico loca-
le). V. "Condizioni di esercizio a pagina
80".
u
Eseguire la configurazione. La stazione di
ricarica è preconfigurata di fabbrica con
un'impostazione di base, per ulteriori im-
postazioni v. istruzioni online per la confi-
gurazione, reperibili nel sito: https://
webasto-charging.com/
documentation.
Eseguire il controllo della pirma messa in
u
funzione e registrare i valori della misura-
zione nel verbale di prova. La spina di ri-
carica funge da punto di misurazione e il
EV simulator funge da strumento di misu-
razione.
Controllare l'interruttore differenziale in-
u
terno ed esterno, v. "Controllo dell'inter-
ruttore differenziale interno ed esterno a
pagina 79".
u
Controllare la stazione di ricarica confor-
memente alle disposizioni per l'installa-
zione specifiche per il Paese, alle norme e
prescrizioni normative e protocollare i va-
lori in un verbale di prova dell'installazio-
ne.
Una volta superato il controllo, chiudere
u
la zona dei collegamenti con l'apposita
copertura. Impiegare le viti 3 x 20 mm.
PERICOLO
Alte tensioni
Pericolo di scossa elettrica mortale.
Pericolo di scambio con i fori del dre-
naggio.
u
Serrare completamente le viti. V. "Instal-
lazione a pagina 77". Impiegare le posi-
zioni dei fori contrassegnate.
u
Collegare il cavo di ricarica a un veicolo.
In funzione delle impostazioni di autenti-
cazione il LED passa da blu a verde. V.
"Autenticazione alla stazione di ricarica a
pagina 83".
6.5.3 Controllo dell'interruttore
differenziale interno ed
esterno
Svolgimento del controllo
fase 1:
3 misurazioni di prova (L1-N-PE; L2-N-PE;
L3-N-PE) delle correnti di guasto AC per l'at-
tivazione dell'interruttore RCD installato del
tipo B e 3 misurazioni di prova (L1-N-PE; L2-
N-PE; L3-N-PE) delle correnti di guasto DC
per l'attivazione dell'interruttore installato
del tipo B su contatti nel vano di aziona-
IT
79
