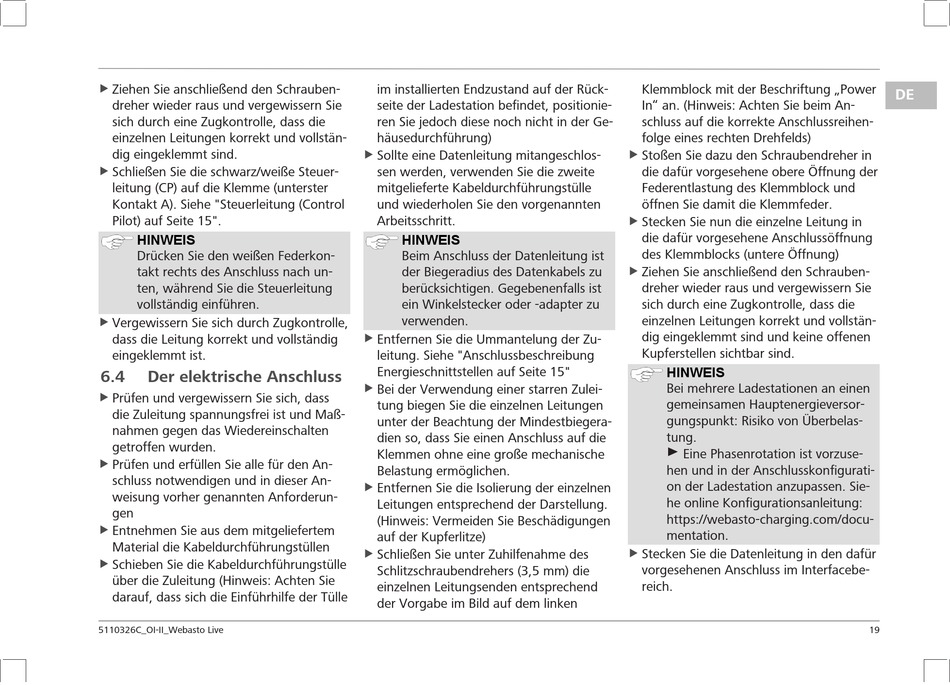

Der Elektrische Anschluss - Webasto Live Einbauanweisung

Ziehen Sie anschließend den Schrauben-
u
dreher wieder raus und vergewissern Sie
sich durch eine Zugkontrolle, dass die
einzelnen Leitungen korrekt und vollstän-
dig eingeklemmt sind.
u Schließen Sie die schwarz/weiße Steuer-
leitung (CP) auf die Klemme (unterster
Kontakt A). Siehe "Steuerleitung (Control
Pilot) auf Seite 15".
HINWEIS
Drücken Sie den weißen Federkon-
takt rechts des Anschluss nach un-
ten, während Sie die Steuerleitung
vollständig einführen.
u Vergewissern Sie sich durch Zugkontrolle,
dass die Leitung korrekt und vollständig
eingeklemmt ist.
6.4

Der elektrische Anschluss

u Prüfen und vergewissern Sie sich, dass
die Zuleitung spannungsfrei ist und Maß-
nahmen gegen das Wiedereinschalten
getroffen wurden.
u Prüfen und erfüllen Sie alle für den An-
schluss notwendigen und in dieser An-
weisung vorher genannten Anforderun-
gen
u Entnehmen Sie aus dem mitgeliefertem
Material die Kabeldurchführungstüllen
Schieben Sie die Kabeldurchführungstülle
u
über die Zuleitung (Hinweis: Achten Sie
darauf, dass sich die Einführhilfe der Tülle
5110326C_OI-II_Webasto Live
im installierten Endzustand auf der Rück-
seite der Ladestation befindet, positionie-
ren Sie jedoch diese noch nicht in der Ge-
häusedurchführung)
u Sollte eine Datenleitung mitangeschlos-
sen werden, verwenden Sie die zweite
mitgelieferte Kabeldurchführungstülle
und wiederholen Sie den vorgenannten
Arbeitsschritt.
HINWEIS
Beim Anschluss der Datenleitung ist
der Biegeradius des Datenkabels zu
berücksichtigen. Gegebenenfalls ist
ein Winkelstecker oder -adapter zu
verwenden.
u Entfernen Sie die Ummantelung der Zu-
leitung. Siehe "Anschlussbeschreibung
Energieschnittstellen auf Seite 15"
u Bei der Verwendung einer starren Zulei-
tung biegen Sie die einzelnen Leitungen
unter der Beachtung der Mindestbiegera-
dien so, dass Sie einen Anschluss auf die
Klemmen ohne eine große mechanische
Belastung ermöglichen.
u Entfernen Sie die Isolierung der einzelnen
Leitungen entsprechend der Darstellung.
(Hinweis: Vermeiden Sie Beschädigungen
auf der Kupferlitze)
Schließen Sie unter Zuhilfenahme des
u
Schlitzschraubendrehers (3,5 mm) die
einzelnen Leitungsenden entsprechend
der Vorgabe im Bild auf dem linken
Klemmblock mit der Beschriftung „Power
In" an. (Hinweis: Achten Sie beim An-
schluss auf die korrekte Anschlussreihen-
folge eines rechten Drehfelds)
u Stoßen Sie dazu den Schraubendreher in
die dafür vorgesehene obere Öffnung der
Federentlastung des Klemmblock und
öffnen Sie damit die Klemmfeder.
u Stecken Sie nun die einzelne Leitung in
die dafür vorgesehene Anschlussöffnung
des Klemmblocks (untere Öffnung)
u Ziehen Sie anschließend den Schrauben-
dreher wieder raus und vergewissern Sie
sich durch eine Zugkontrolle, dass die
einzelnen Leitungen korrekt und vollstän-
dig eingeklemmt sind und keine offenen
Kupferstellen sichtbar sind.
HINWEIS
Bei mehrere Ladestationen an einen
gemeinsamen Hauptenergieversor-
gungspunkt: Risiko von Überbelas-
tung.
Eine Phasenrotation ist vorzuse-
hen und in der Anschlusskonfigurati-
on der Ladestation anzupassen. Sie-
he online Konfigurationsanleitung:
https://webasto-charging.com/docu-
mentation.
u Stecken Sie die Datenleitung in den dafür
vorgesehenen Anschluss im Interfacebe-
reich.
