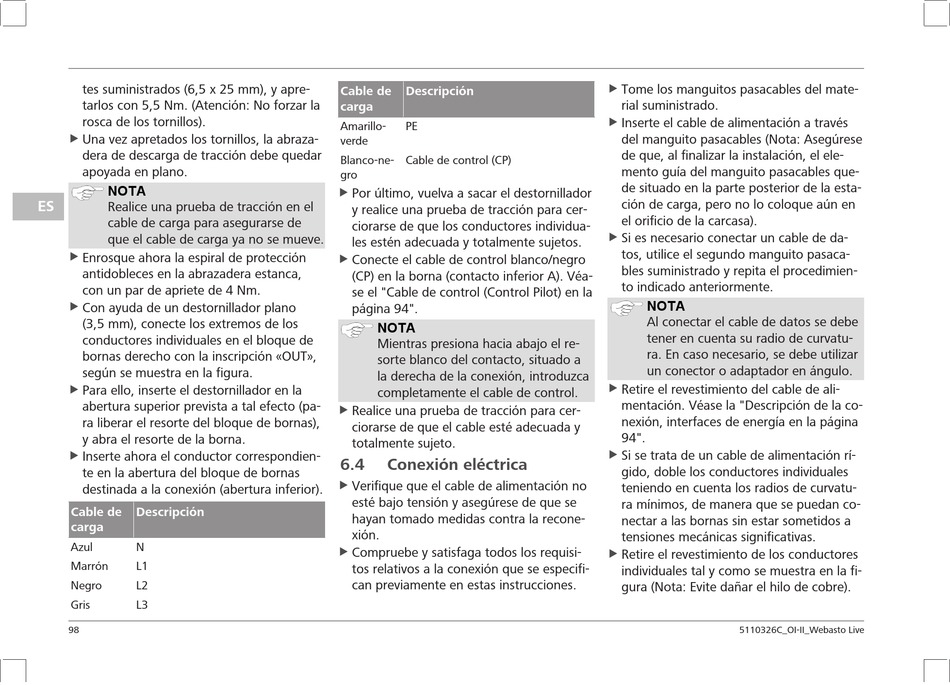

tes suministrados (6,5 x 25 mm), y apre-
tarlos con 5,5 Nm. (Atención: No forzar la
rosca de los tornillos).
Una vez apretados los tornillos, la abraza-
u
dera de descarga de tracción debe quedar
apoyada en plano.
NOTA
ES
Realice una prueba de tracción en el
cable de carga para asegurarse de
que el cable de carga ya no se mueve.
u
Enrosque ahora la espiral de protección
antidobleces en la abrazadera estanca,
con un par de apriete de 4 Nm.
u
Con ayuda de un destornillador plano
(3,5 mm), conecte los extremos de los
conductores individuales en el bloque de
bornas derecho con la inscripción «OUT»,
según se muestra en la figura.
u
Para ello, inserte el destornillador en la
abertura superior prevista a tal efecto (pa-
ra liberar el resorte del bloque de bornas),
y abra el resorte de la borna.
u
Inserte ahora el conductor correspondien-
te en la abertura del bloque de bornas
destinada a la conexión (abertura inferior).
Cable de
Descripción
carga
Azul
N
Marrón
L1
Negro
L2
Gris
L3
98
Cable de
Descripción
carga
Amarillo-
PE
verde
Blanco-ne-
Cable de control (CP)
gro
u
Por último, vuelva a sacar el destornillador
y realice una prueba de tracción para cer-
ciorarse de que los conductores individua-
les estén adecuada y totalmente sujetos.
u
Conecte el cable de control blanco/negro
(CP) en la borna (contacto inferior A). Véa-
se el "Cable de control (Control Pilot) en la
página 94".
NOTA
Mientras presiona hacia abajo el re-
sorte blanco del contacto, situado a
la derecha de la conexión, introduzca
completamente el cable de control.
u
Realice una prueba de tracción para cer-
ciorarse de que el cable esté adecuada y
totalmente sujeto.
6.4
Conexión eléctrica
u
Verifique que el cable de alimentación no
esté bajo tensión y asegúrese de que se
hayan tomado medidas contra la recone-
xión.
Compruebe y satisfaga todos los requisi-
u
tos relativos a la conexión que se especifi-
can previamente en estas instrucciones.
Tome los manguitos pasacables del mate-
u
rial suministrado.
u
Inserte el cable de alimentación a través
del manguito pasacables (Nota: Asegúrese
de que, al finalizar la instalación, el ele-
mento guía del manguito pasacables que-
de situado en la parte posterior de la esta-
ción de carga, pero no lo coloque aún en
el orificio de la carcasa).
u
Si es necesario conectar un cable de da-
tos, utilice el segundo manguito pasaca-
bles suministrado y repita el procedimien-
to indicado anteriormente.
NOTA
Al conectar el cable de datos se debe
tener en cuenta su radio de curvatu-
ra. En caso necesario, se debe utilizar
un conector o adaptador en ángulo.
u
Retire el revestimiento del cable de ali-
mentación. Véase la "Descripción de la co-
nexión, interfaces de energía en la página
94".
u
Si se trata de un cable de alimentación rí-
gido, doble los conductores individuales
teniendo en cuenta los radios de curvatu-
ra mínimos, de manera que se puedan co-
nectar a las bornas sin estar sometidos a
tensiones mecánicas significativas.
Retire el revestimiento de los conductores
u
individuales tal y como se muestra en la fi-
gura (Nota: Evite dañar el hilo de cobre).
