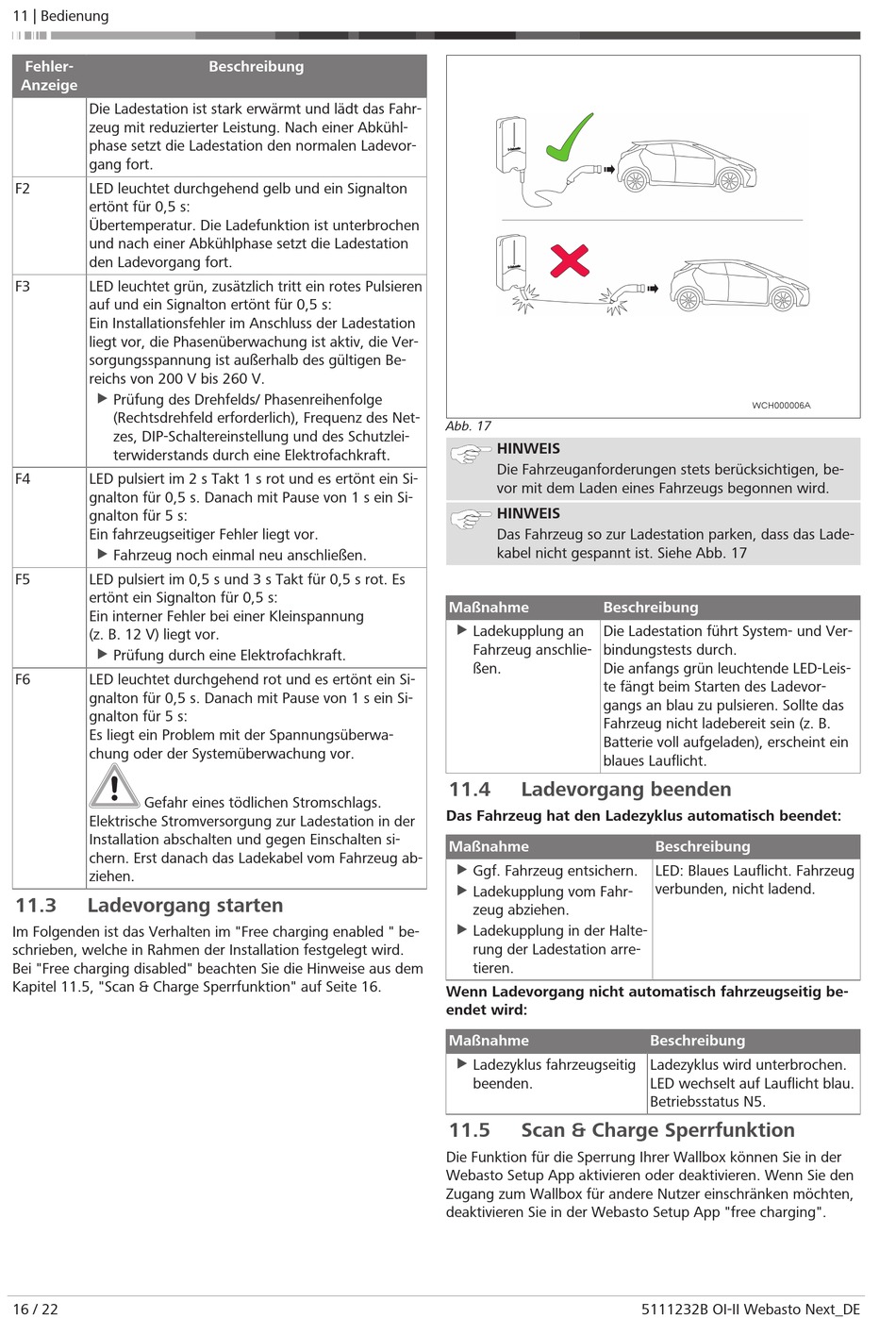

11 | Bedienung
Fehler-
Anzeige
Die Ladestation ist stark erwärmt und lädt das Fahr-
zeug mit reduzierter Leistung. Nach einer Abkühl-
phase setzt die Ladestation den normalen Ladevor-
gang fort.
F2 LED leuchtet durchgehend gelb und ein Signalton
ertönt für 0,5 s:
Übertemperatur. Die Ladefunktion ist unterbrochen
und nach einer Abkühlphase setzt die Ladestation
den Ladevorgang fort.
F3 LED leuchtet grün, zusätzlich tritt ein rotes Pulsieren
auf und ein Signalton ertönt für 0,5 s:
Ein Installationsfehler im Anschluss der Ladestation
liegt vor, die Phasenüberwachung ist aktiv, die Ver-
sorgungsspannung ist außerhalb des gültigen Be-
reichs von 200 V bis 260 V.
u
Prüfung des Drehfelds/ Phasenreihenfolge
(Rechtsdrehfeld erforderlich), Frequenz des Net-
zes, DIP-Schaltereinstellung und des Schutzlei-
terwiderstands durch eine Elektrofachkraft.
F4 LED pulsiert im 2 s Takt 1 s rot und es ertönt ein Si-
gnalton für 0,5 s. Danach mit Pause von 1 s ein Si-
gnalton für 5 s:
Ein fahrzeugseitiger Fehler liegt vor.
u Fahrzeug noch einmal neu anschließen.
F5 LED pulsiert im 0,5 s und 3 s Takt für 0,5 s rot. Es
ertönt ein Signalton für 0,5 s:
Ein interner Fehler bei einer Kleinspannung
(z. B. 12 V) liegt vor.
u Prüfung durch eine Elektrofachkraft.
F6 LED leuchtet durchgehend rot und es ertönt ein Si-
gnalton für 0,5 s. Danach mit Pause von 1 s ein Si-
gnalton für 5 s:
Es liegt ein Problem mit der Spannungsüberwa-
chung oder der Systemüberwachung vor.
Gefahr eines tödlichen Stromschlags.
Elektrische Stromversorgung zur Ladestation in der
Installation abschalten und gegen Einschalten si-
chern. Erst danach das Ladekabel vom Fahrzeug ab-
ziehen.
11.3

Ladevorgang starten

Im Folgenden ist das Verhalten im "Free charging enabled " be-
schrieben, welche in Rahmen der Installation festgelegt wird.
Bei "Free charging disabled" beachten Sie die Hinweise aus dem
Kapitel 11.5, "Scan & Charge Sperrfunktion" auf Seite 16.
16 / 22
Beschreibung
Abb. 17
HINWEIS
Die Fahrzeuganforderungen stets berücksichtigen, be-
vor mit dem Laden eines Fahrzeugs begonnen wird.
HINWEIS
Das Fahrzeug so zur Ladestation parken, dass das Lade-
kabel nicht gespannt ist. Siehe Abb. 17
Maßnahme Beschreibung
u
Ladekupplung an Die Ladestation führt System- und Ver-
Fahrzeug anschlie- bindungstests durch.
ßen. Die anfangs grün leuchtende LED-Leis-
te fängt beim Starten des Ladevor-
gangs an blau zu pulsieren. Sollte das
Fahrzeug nicht ladebereit sein (z. B.
Batterie voll aufgeladen), erscheint ein
blaues Lauflicht.
11.4

Ladevorgang beenden

Das Fahrzeug hat den Ladezyklus automatisch beendet:
Maßnahme
u Ggf. Fahrzeug entsichern.
u
Ladekupplung vom Fahr-
zeug abziehen.
u Ladekupplung in der Halte-
rung der Ladestation arre-
tieren.
Wenn Ladevorgang nicht automatisch fahrzeugseitig be-
endet wird:
Maßnahme
u Ladezyklus fahrzeugseitig
beenden.
11.5 Scan & Charge Sperrfunktion
Die Funktion für die Sperrung Ihrer Wallbox können Sie in der
Webasto Setup App aktivieren oder deaktivieren. Wenn Sie den
Zugang zum Wallbox für andere Nutzer einschränken möchten,
deaktivieren Sie in der Webasto Setup App "free charging".
WCH000006A
Beschreibung
LED: Blaues Lauflicht. Fahrzeug
verbunden, nicht ladend.
Beschreibung
Ladezyklus wird unterbrochen.
LED wechselt auf Lauflicht blau.
Betriebsstatus N5.
