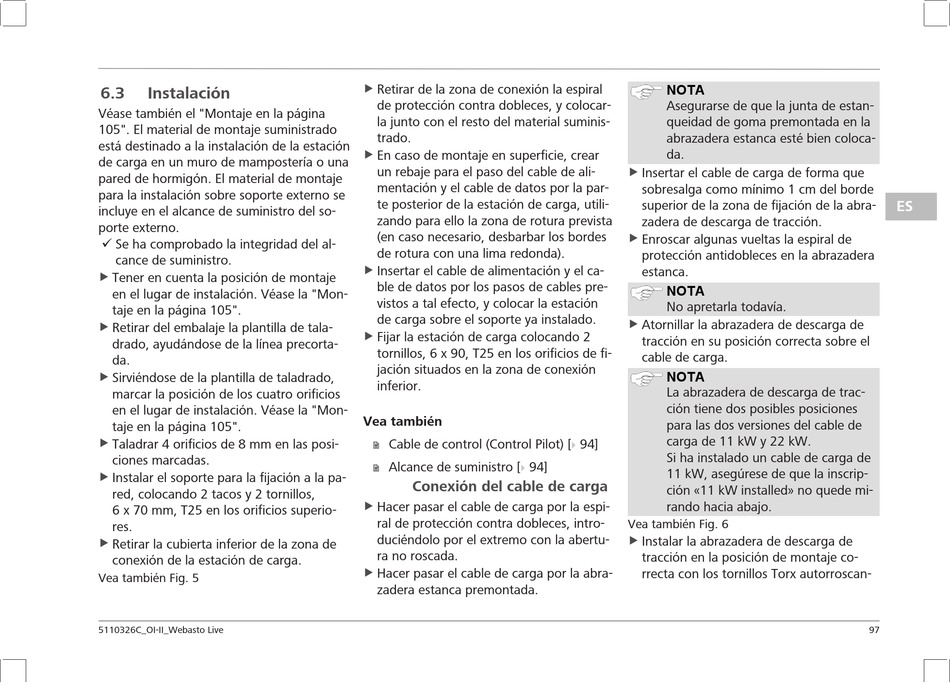

6.3 Instalación
Véase también el "Montaje en la página
105". El material de montaje suministrado
está destinado a la instalación de la estación
de carga en un muro de mampostería o una
pared de hormigón. El material de montaje
para la instalación sobre soporte externo se
incluye en el alcance de suministro del so-
porte externo.
ü Se ha comprobado la integridad del al-
cance de suministro.
u Tener en cuenta la posición de montaje
en el lugar de instalación. Véase la "Mon-
taje en la página 105".
u Retirar del embalaje la plantilla de tala-
drado, ayudándose de la línea precorta-
da.
u Sirviéndose de la plantilla de taladrado,
marcar la posición de los cuatro orificios
en el lugar de instalación. Véase la "Mon-
taje en la página 105".
u Taladrar 4 orificios de 8 mm en las posi-
ciones marcadas.
u Instalar el soporte para la fijación a la pa-
red, colocando 2 tacos y 2 tornillos,
6 x 70 mm, T25 en los orificios superio-
res.
u Retirar la cubierta inferior de la zona de
conexión de la estación de carga.
Vea también Fig. 5
5110326C_OI-II_Webasto Live
Retirar de la zona de conexión la espiral
u
de protección contra dobleces, y colocar-
la junto con el resto del material suminis-
trado.
u En caso de montaje en superficie, crear
un rebaje para el paso del cable de ali-
mentación y el cable de datos por la par-
te posterior de la estación de carga, utili-
zando para ello la zona de rotura prevista
(en caso necesario, desbarbar los bordes
de rotura con una lima redonda).
u Insertar el cable de alimentación y el ca-
ble de datos por los pasos de cables pre-
vistos a tal efecto, y colocar la estación
de carga sobre el soporte ya instalado.
u Fijar la estación de carga colocando 2
tornillos, 6 x 90, T25 en los orificios de fi-
jación situados en la zona de conexión
inferior.
Vea también
Cable de control (Control Pilot) [
2
Alcance de suministro [ 94]
2 }
Conexión del cable de carga
u Hacer pasar el cable de carga por la espi-
ral de protección contra dobleces, intro-
duciéndolo por el extremo con la abertu-
ra no roscada.
Hacer pasar el cable de carga por la abra-
u
zadera estanca premontada.
NOTA
Asegurarse de que la junta de estan-
queidad de goma premontada en la
abrazadera estanca esté bien coloca-
da.
u Insertar el cable de carga de forma que
sobresalga como mínimo 1 cm del borde
superior de la zona de fijación de la abra-
zadera de descarga de tracción.
u Enroscar algunas vueltas la espiral de
protección antidobleces en la abrazadera
estanca.
NOTA
No apretarla todavía.
u Atornillar la abrazadera de descarga de
tracción en su posición correcta sobre el
cable de carga.
NOTA
La abrazadera de descarga de trac-
ción tiene dos posibles posiciones
para las dos versiones del cable de
carga de 11 kW y 22 kW.
94]
}
Si ha instalado un cable de carga de
11 kW, asegúrese de que la inscrip-
ción «11 kW installed» no quede mi-
rando hacia abajo.
Vea también Fig. 6
u Instalar la abrazadera de descarga de
tracción en la posición de montaje co-
rrecta con los tornillos Torx autorroscan-
