Betriebsanleitung ColorPlus 2
8.3.1

Oberer und unterer Schwellwert eines Grenzwerts

Es können maximal acht Grenzwerte mit
oberem und unterem Schwellwert program-
miert werden.
Ist die Betriebsart auf Überschreit. gesetzt
(Abbildung 28), dann wird während dem
Überschreiten des oberen Schwellwerts der
Grenzwert aktiv und bleibt es solange, bis
der untere Schwellwert wieder unterschritten
wird.
Ist die Betriebsart auf Unterschreit. gesetzt,
dann wird beim Unterschreiten des unteren
Schwellwerts der Grenzwert aktiv und bleibt
es solange, bis der obere Schwellwert wieder
überschritten wird.



8.3.2
Anzeige bei Grenzwertüber- oder -unterschreitung
Wenn während des Betriebs ein Grenzwertereignis
auftritt, so hat dies folgende Auswirkungen auf den
Messbetrieb:
Wenn die Meldung Grenzwert erscheint, wechselt
die Farbe der Statusanzeige auf weiss und die
Nummern der Grenzwertkanäle werden mit der ent-
sprechenden Kanalnummer in roter Farbe aufge-
führt, falls eine Über- oder Unterschreitung eingetre-
ten ist.
Inaktive Grenzwerte werden mit „_" angedeutet.
68
Messwert
Unterer Schwellwert
Grenzwert aktiv
Grenzwertanzeige macht auf einen ausserge-
wöhnlichen Zustand aufmerksam.
Wenn ein Ausgang für den entsprechenden
Grenzwertkanal programmiert ist, wird dieser
geschaltet.

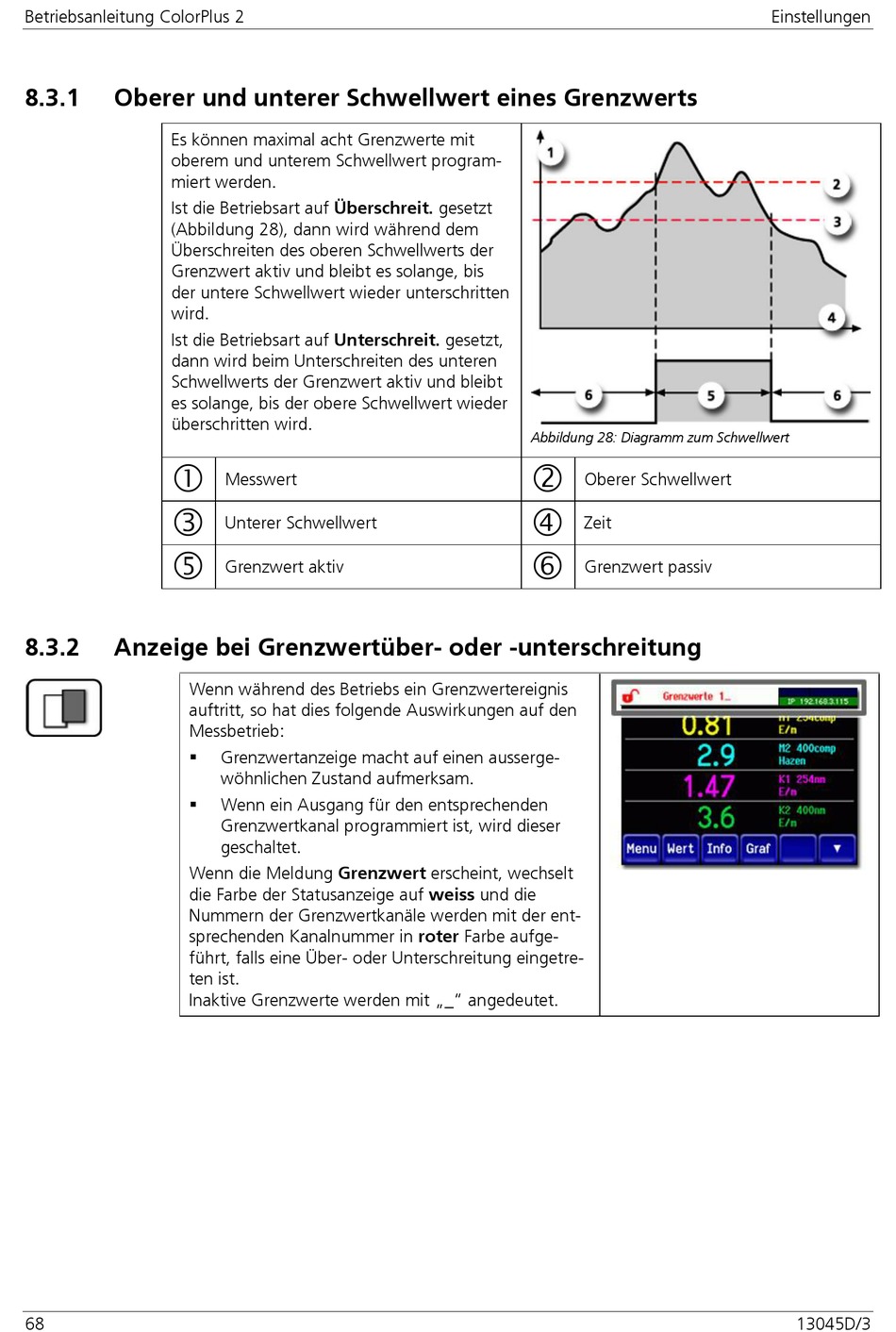

Abbildung 28: Diagramm zum Schwellwert

Oberer Schwellwert

Zeit

Grenzwert passiv
Einstellungen
13045D/3
