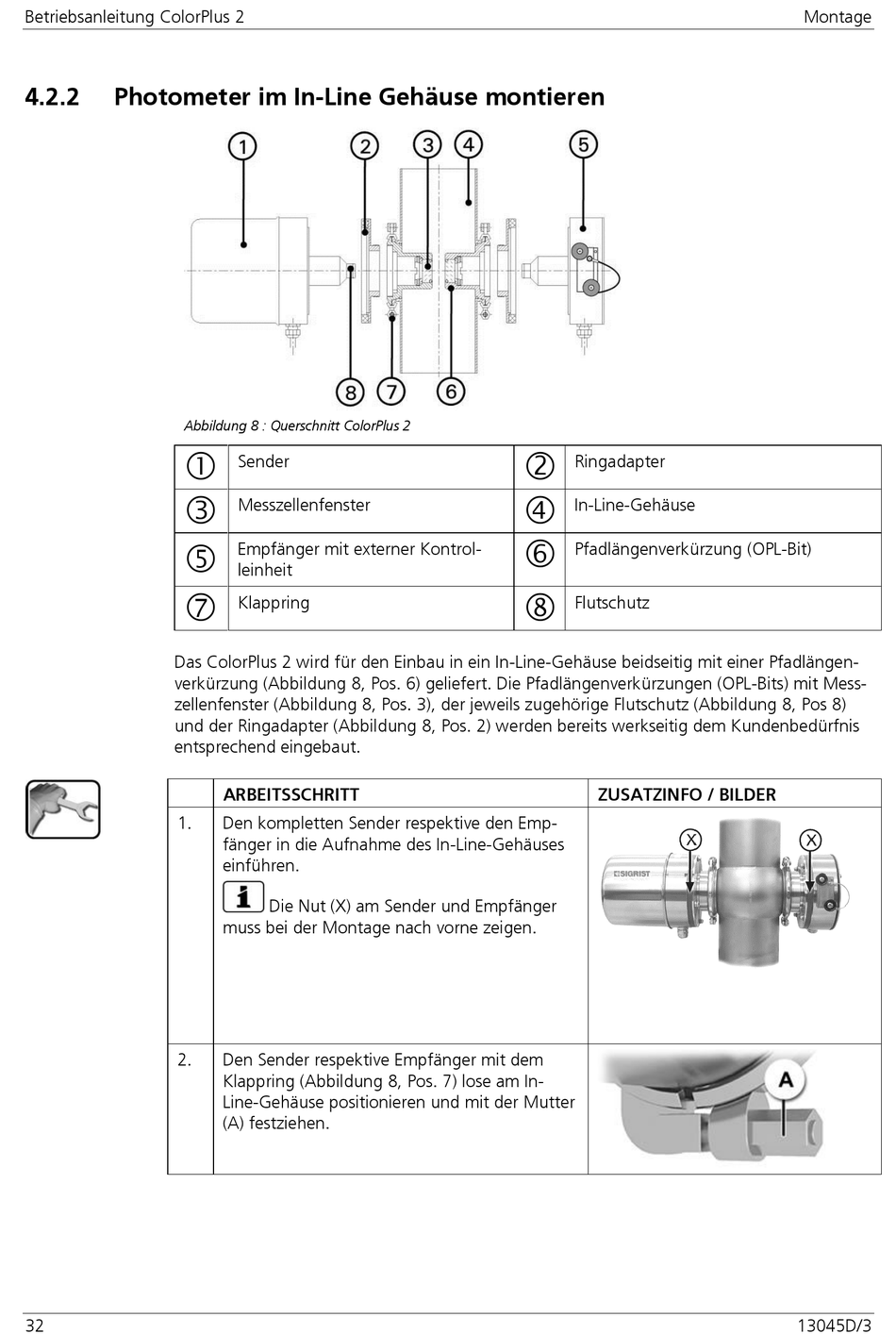

Betriebsanleitung ColorPlus 2
4.2.2
Photometer im In-Line Gehäuse montieren
Abbildung 8 : Querschnitt ColorPlus 2
Das ColorPlus 2 wird für den Einbau in ein In-Line-Gehäuse beidseitig mit einer Pfadlängen-
verkürzung (Abbildung 8, Pos. 6) geliefert. Die Pfadlängenverkürzungen (OPL-Bits) mit Mess-
zellenfenster (Abbildung 8, Pos. 3), der jeweils zugehörige Flutschutz (Abbildung 8, Pos 8)
und der Ringadapter (Abbildung 8, Pos. 2) werden bereits werkseitig dem Kundenbedürfnis
entsprechend eingebaut.
1.
2.
32
Sender
Messzellenfenster
Empfänger mit externer Kontrol-
leinheit
Klappring
ARBEITSSCHRITT
Den kompletten Sender respektive den Emp-
fänger in die Aufnahme des In-Line-Gehäuses
einführen.
Die Nut (X) am Sender und Empfänger
muss bei der Montage nach vorne zeigen.
Den Sender respektive Empfänger mit dem
Klappring (Abbildung 8, Pos. 7) lose am In-
Line-Gehäuse positionieren und mit der Mutter
(A) festziehen.
Ringadapter
In-Line-Gehäuse
Pfadlängenverkürzung (OPL-Bit)
Flutschutz
ZUSATZINFO / BILDER
Montage
13045D/3
