Betriebsanleitung ColorPlus 2
3.
4.
5.

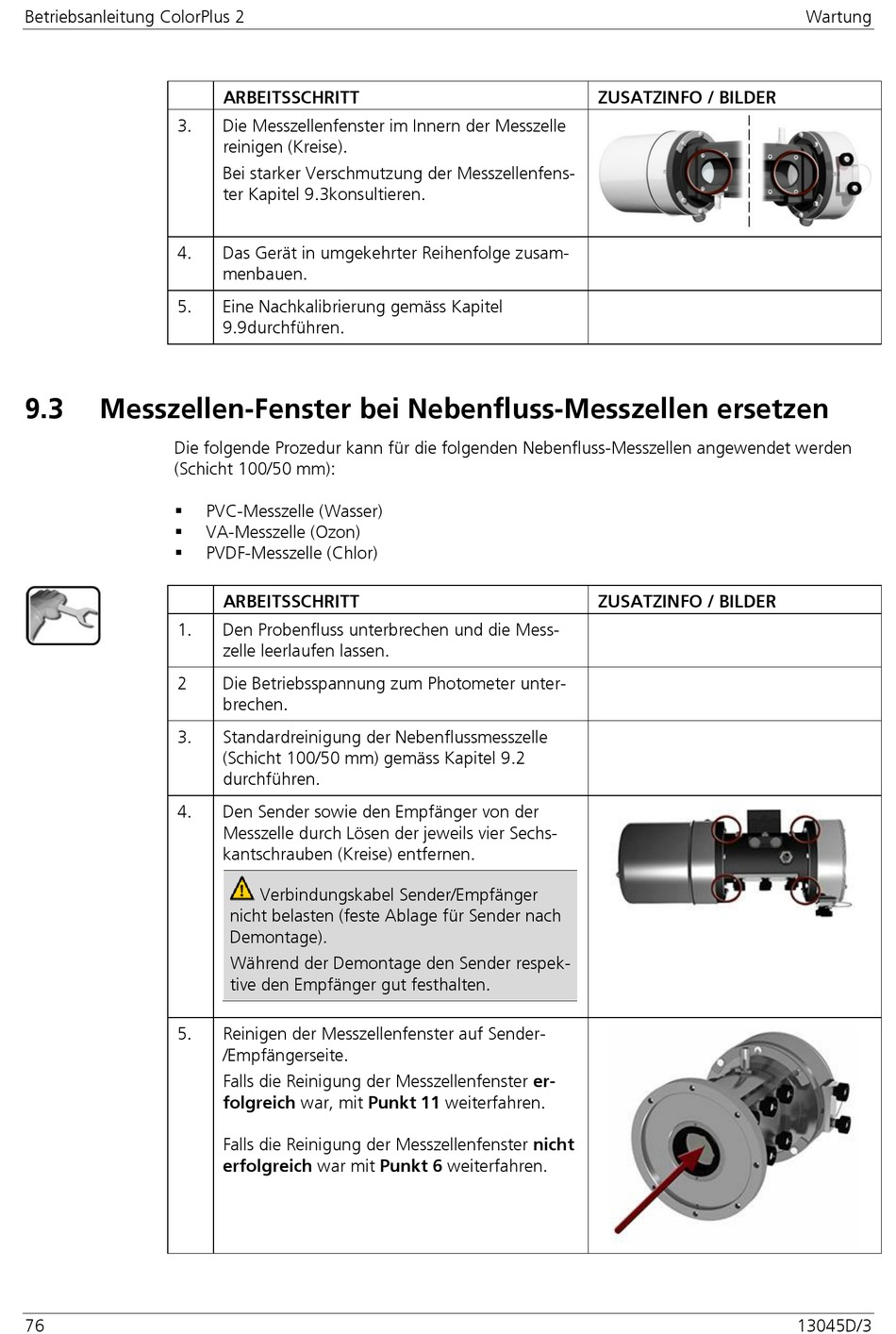

9.3
Messzellen-Fenster bei Nebenfluss-Messzellen ersetzen
Die folgende Prozedur kann für die folgenden Nebenfluss-Messzellen angewendet werden
(Schicht 100/50 mm):
1.
2
3.
4.
5.
76
ARBEITSSCHRITT
Die Messzellenfenster im Innern der Messzelle
reinigen (Kreise).
Bei starker Verschmutzung der Messzellenfens-
ter Kapitel 9.3konsultieren.
Das Gerät in umgekehrter Reihenfolge zusam-
menbauen.
Eine Nachkalibrierung gemäss Kapitel
9.9durchführen.
PVC-Messzelle (Wasser)
VA-Messzelle (Ozon)
PVDF-Messzelle (Chlor)
ARBEITSSCHRITT
Den Probenfluss unterbrechen und die Mess-
zelle leerlaufen lassen.
Die Betriebsspannung zum Photometer unter-
brechen.
Standardreinigung der Nebenflussmesszelle
(Schicht 100/50 mm) gemäss Kapitel 9.2
durchführen.
Den Sender sowie den Empfänger von der
Messzelle durch Lösen der jeweils vier Sechs-
kantschrauben (Kreise) entfernen.
Verbindungskabel Sender/Empfänger
nicht belasten (feste Ablage für Sender nach
Demontage).
Während der Demontage den Sender respek-
tive den Empfänger gut festhalten.
Reinigen der Messzellenfenster auf Sender-
/Empfängerseite.
Falls die Reinigung der Messzellenfenster er-
folgreich war, mit Punkt 11 weiterfahren.
Falls die Reinigung der Messzellenfenster nicht
erfolgreich war mit Punkt 6 weiterfahren.
ZUSATZINFO / BILDER
ZUSATZINFO / BILDER
Wartung
13045D/3
