Bedienung
7.8
Anzeigen im Messbetrieb

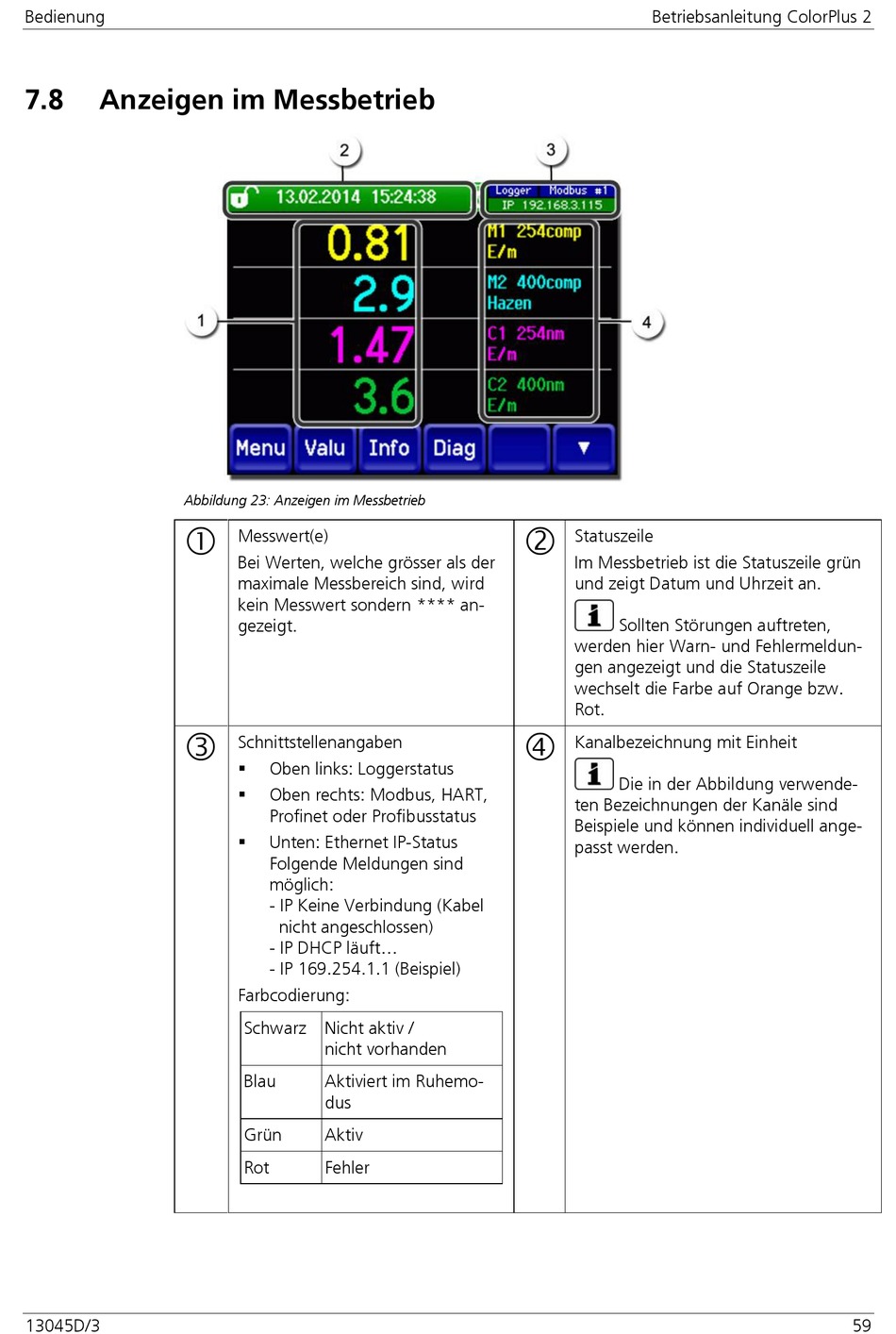

Abbildung 23: Anzeigen im Messbetrieb
13045D/3
Messwert(e)
Bei Werten, welche grösser als der
maximale Messbereich sind, wird
kein Messwert sondern **** an-
gezeigt.
Schnittstellenangaben
Oben links: Loggerstatus
Oben rechts: Modbus, HART,
Profinet oder Profibusstatus
Unten: Ethernet IP-Status
Folgende Meldungen sind
möglich:
- IP Keine Verbindung (Kabel
nicht angeschlossen)
- IP DHCP läuft...
- IP 169.254.1.1 (Beispiel)
Farbcodierung:
Schwarz
Nicht aktiv /
nicht vorhanden
Blau
Aktiviert im Ruhemo-
dus
Grün
Aktiv
Rot
Fehler
Betriebsanleitung ColorPlus 2
Statuszeile
Im Messbetrieb ist die Statuszeile grün
und zeigt Datum und Uhrzeit an.
Sollten Störungen auftreten,
werden hier Warn- und Fehlermeldun-
gen angezeigt und die Statuszeile
wechselt die Farbe auf Orange bzw.
Rot.
Kanalbezeichnung mit Einheit
Die in der Abbildung verwende-
ten Bezeichnungen der Kanäle sind
Beispiele und können individuell ange-
passt werden.
59
