Elektrische Installation
5.7.3
Übersicht Stromeingang 4-fach
Die Konfiguration der Stromeingänge wird im Referenzhandbuch beschrieben.

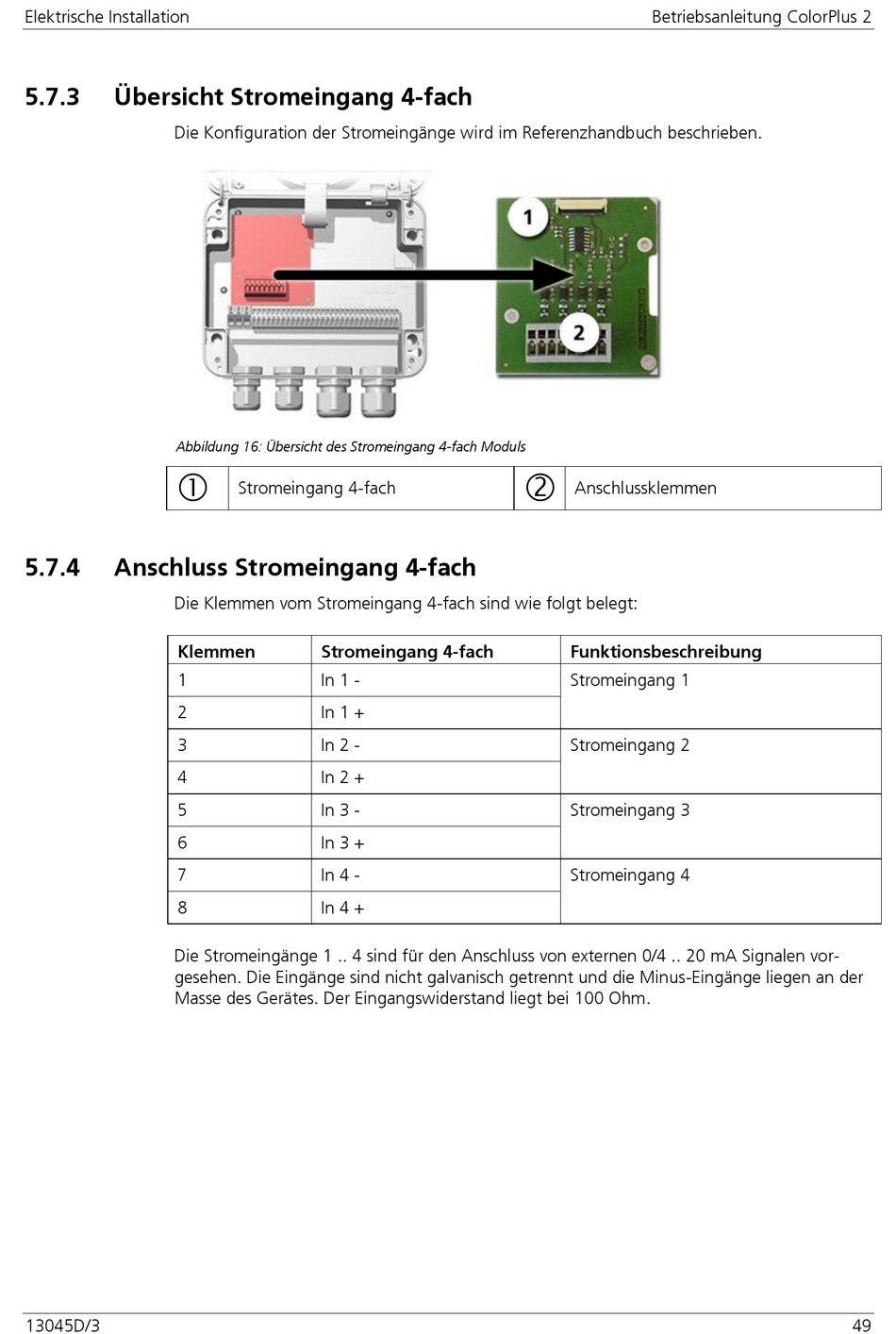

Abbildung 16: Übersicht des Stromeingang 4-fach Moduls
5.7.4
Anschluss Stromeingang 4-fach
Die Klemmen vom Stromeingang 4-fach sind wie folgt belegt:
Klemmen
1
2
3
4
5
6
7
8
Die Stromeingänge 1 .. 4 sind für den Anschluss von externen 0/4 .. 20 mA Signalen vor-
gesehen. Die Eingänge sind nicht galvanisch getrennt und die Minus-Eingänge liegen an der
Masse des Gerätes. Der Eingangswiderstand liegt bei 100 Ohm.
13045D/3
Stromeingang 4-fach
Stromeingang 4-fach
In 1 -
In 1 +
In 2 -
In 2 +
In 3 -
In 3 +
In 4 -
In 4 +
Betriebsanleitung ColorPlus 2
Anschlussklemmen
Funktionsbeschreibung
Stromeingang 1
Stromeingang 2
Stromeingang 3
Stromeingang 4
49
