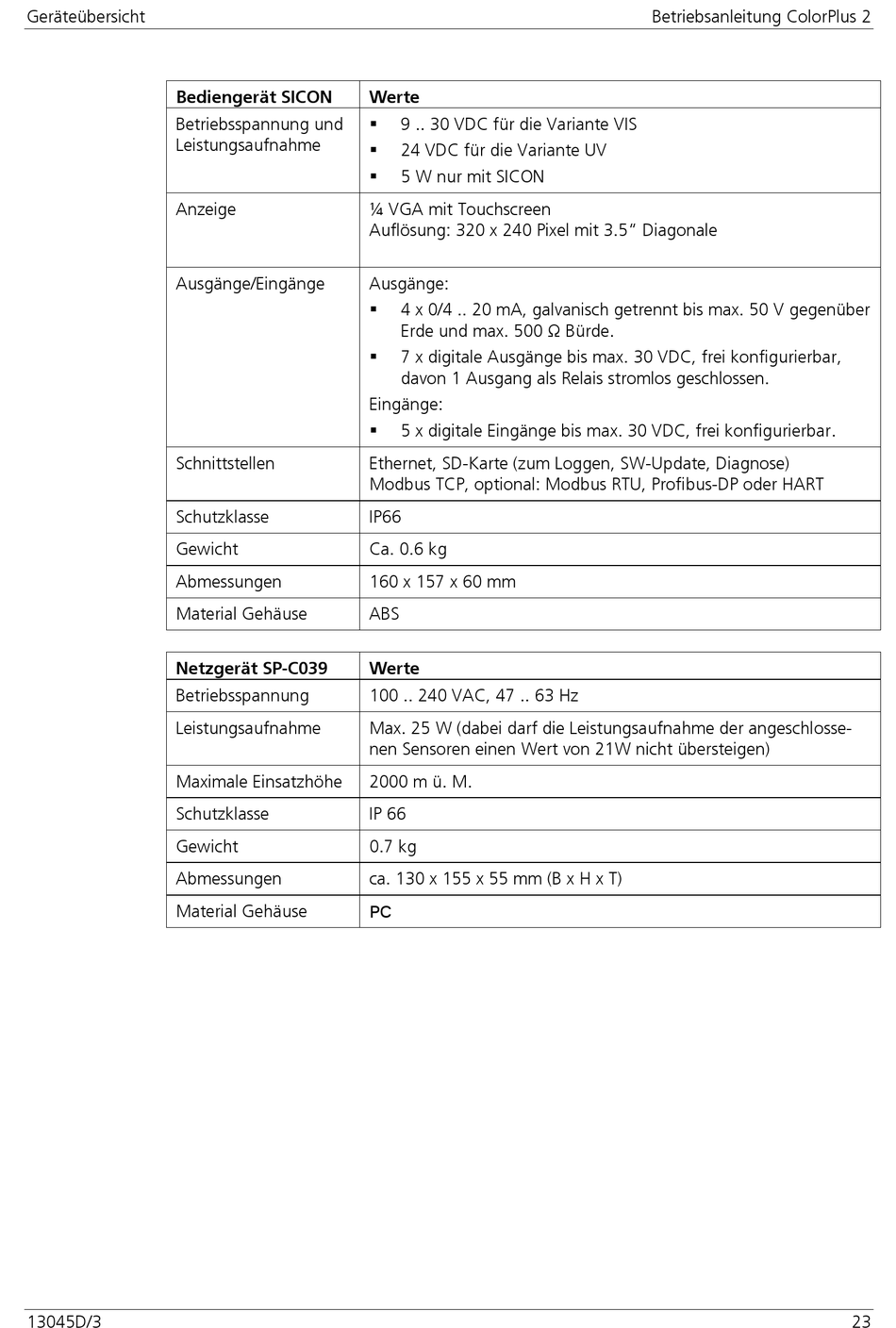

Geräteübersicht
Bediengerät SICON
Betriebsspannung und
Leistungsaufnahme
Anzeige
Ausgänge/Eingänge
Schnittstellen
Schutzklasse
Gewicht
Abmessungen
Material Gehäuse
Netzgerät SP-C039
Betriebsspannung
Leistungsaufnahme
Maximale Einsatzhöhe
Schutzklasse
Gewicht
Abmessungen
Material Gehäuse
13045D/3
Werte
9 .. 30 VDC für die Variante VIS
24 VDC für die Variante UV
5 W nur mit SICON
¼ VGA mit Touchscreen
Auflösung: 320 x 240 Pixel mit 3.5" Diagonale
Ausgänge:
4 x 0/4 .. 20 mA, galvanisch getrennt bis max. 50 V gegenüber
Erde und max. 500 Ω Bürde.
7 x digitale Ausgänge bis max. 30 VDC, frei konfigurierbar,
davon 1 Ausgang als Relais stromlos geschlossen.
Eingänge:
5 x digitale Eingänge bis max. 30 VDC, frei konfigurierbar.
Ethernet, SD-Karte (zum Loggen, SW-Update, Diagnose)
Modbus TCP, optional: Modbus RTU, Profibus-DP oder HART
IP66
Ca. 0.6 kg
160 x 157 x 60 mm
ABS
Werte
100 .. 240 VAC, 47 .. 63 Hz
Max. 25 W (dabei darf die Leistungsaufnahme der angeschlosse-
nen Sensoren einen Wert von 21W nicht übersteigen)
2000 m ü. M.
IP 66
0.7 kg
ca. 130 x 155 x 55 mm (B x H x T)
PC
Betriebsanleitung ColorPlus 2
