Geräteübersicht
2.4

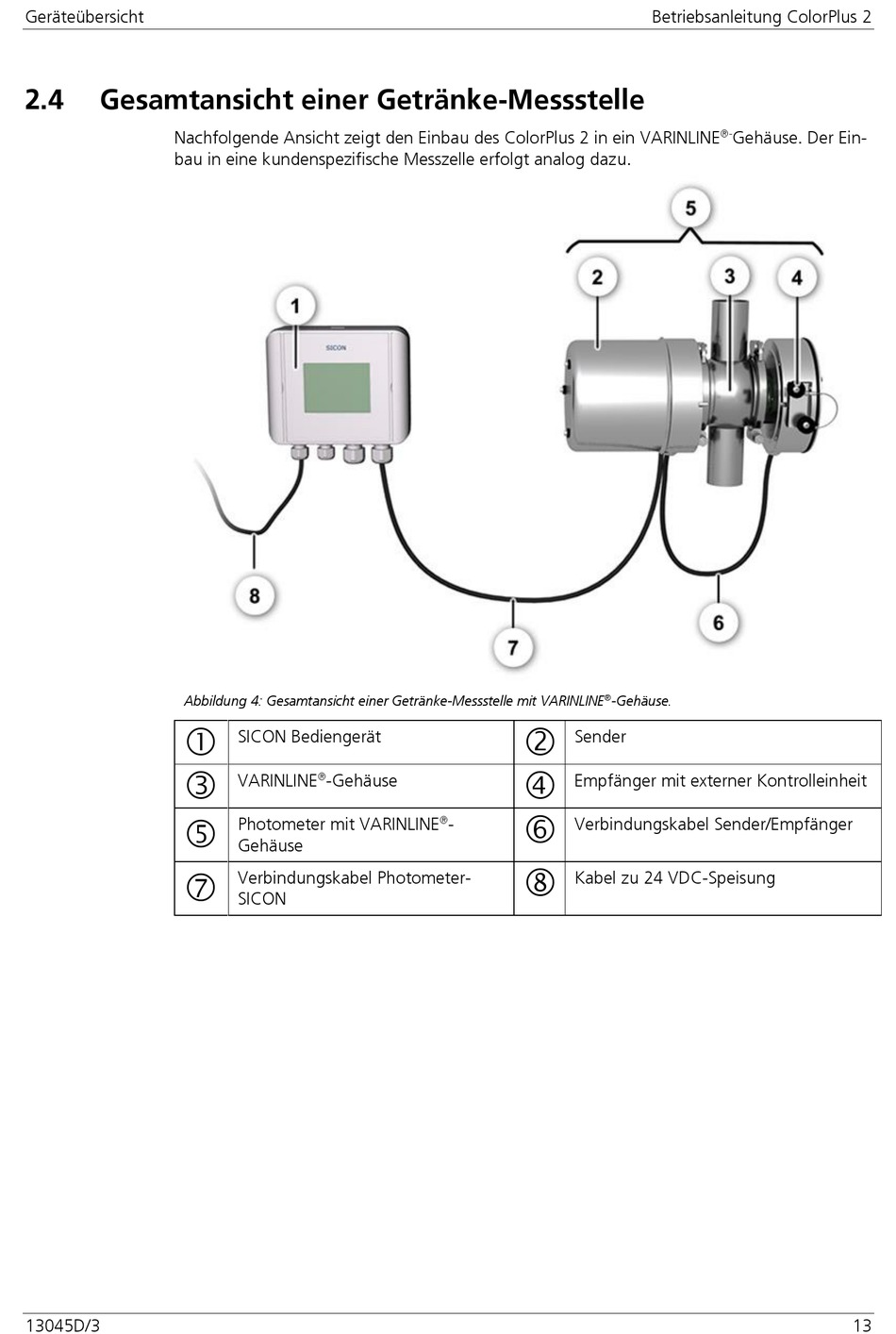

Gesamtansicht einer Getränke-Messstelle
Nachfolgende Ansicht zeigt den Einbau des ColorPlus 2 in ein VARINLINE
bau in eine kundenspezifische Messzelle erfolgt analog dazu.
Abbildung 4: Gesamtansicht einer Getränke-Messstelle mit VARINLINE
13045D/3
SICON Bediengerät
®
VARINLINE
-Gehäuse
Photometer mit VARINLINE
Gehäuse
Verbindungskabel Photometer-
SICON
®
Sender
Empfänger mit externer Kontrolleinheit
®
-
Verbindungskabel Sender/Empfänger
Kabel zu 24 VDC-Speisung
Betriebsanleitung ColorPlus 2
®-
Gehäuse. Der Ein-
-Gehäuse.
13
