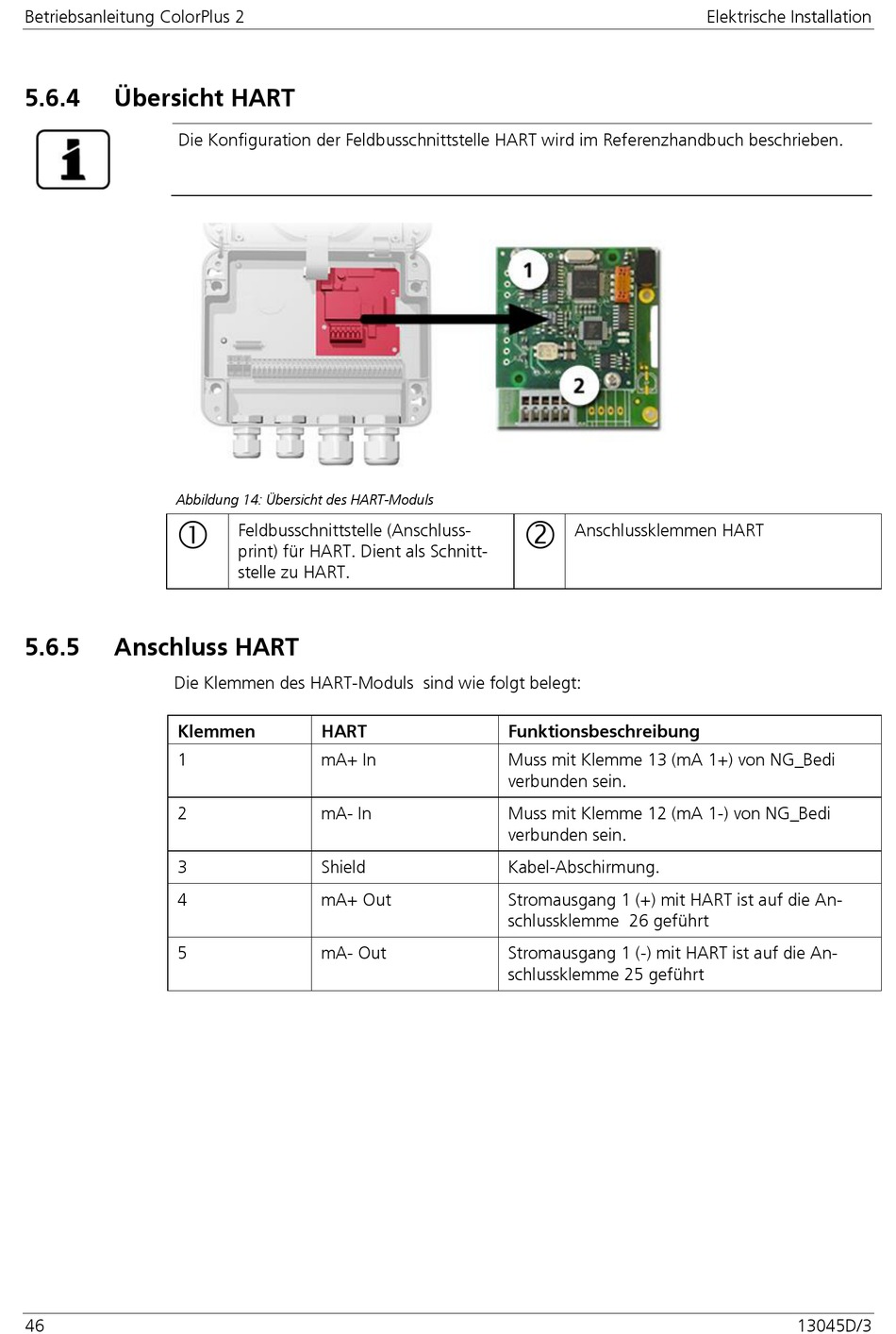

Betriebsanleitung ColorPlus 2
5.6.4
Übersicht HART
Die Konfiguration der Feldbusschnittstelle HART wird im Referenzhandbuch beschrieben.
Abbildung 14: Übersicht des HART-Moduls
5.6.5
Anschluss HART
Die Klemmen des HART-Moduls sind wie folgt belegt:
Klemmen
1
2
3
4
5
46
Feldbusschnittstelle (Anschluss-
print) für HART. Dient als Schnitt-
stelle zu HART.
HART
mA+ In
mA- In
Shield
mA+ Out
mA- Out
Anschlussklemmen HART
Funktionsbeschreibung
Muss mit Klemme 13 (mA 1+) von NG_Bedi
verbunden sein.
Muss mit Klemme 12 (mA 1-) von NG_Bedi
verbunden sein.
Kabel-Abschirmung.
Stromausgang 1 (+) mit HART ist auf die An-
schlussklemme 26 geführt
Stromausgang 1 (-) mit HART ist auf die An-
schlussklemme 25 geführt
Elektrische Installation
13045D/3
