Betriebsanleitung ColorPlus 2
5.6
Anschliessen der Feldbusschnittstellen (optional)
Die Informationen zur Inbetriebnahme der Feldbusschnittstellen befinden sich im Referenz-
handbuch.
5.6.1
Übersicht Profibus DP und Modbus RTU

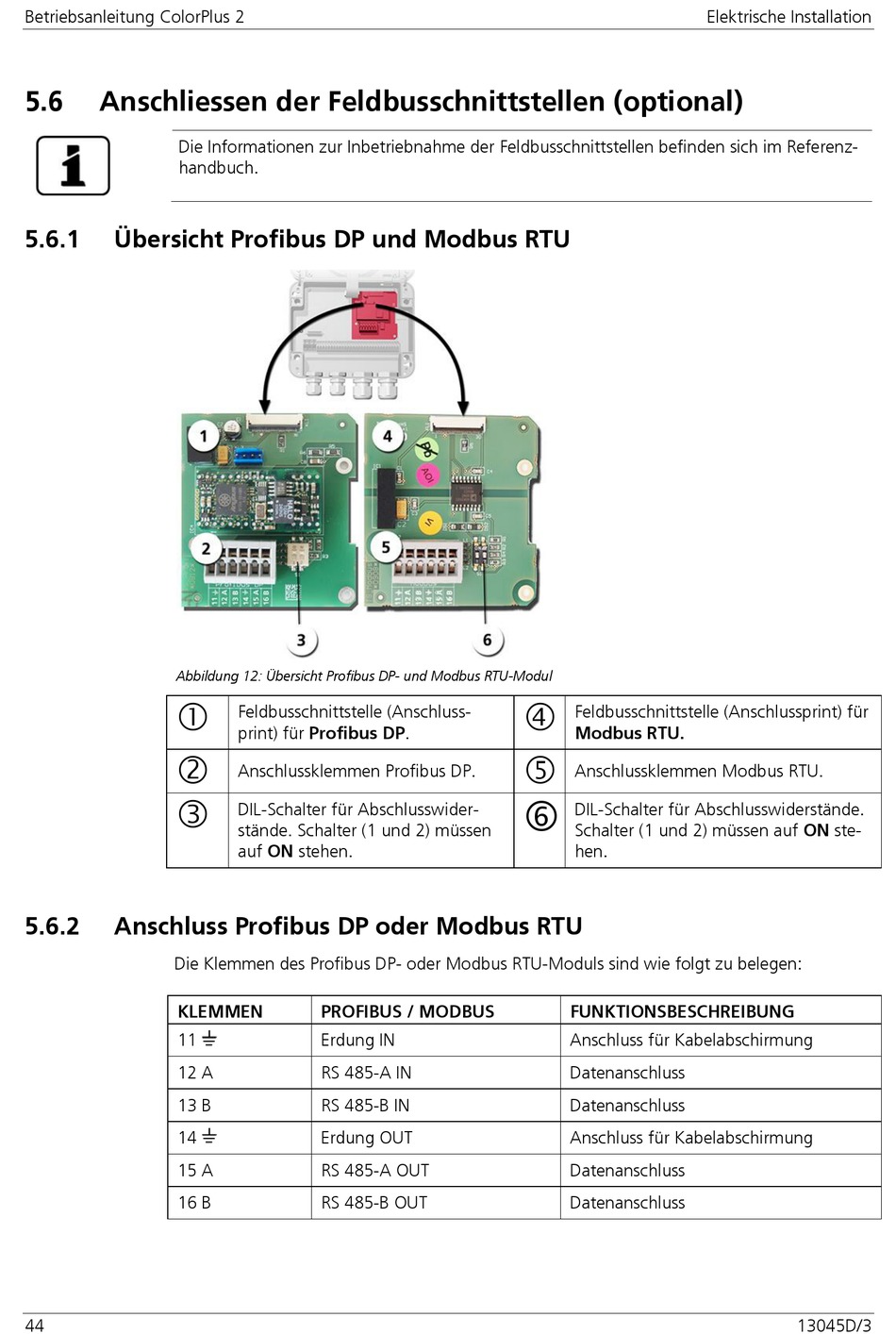

Abbildung 12: Übersicht Profibus DP- und Modbus RTU-Modul
5.6.2
Anschluss Profibus DP oder Modbus RTU
Die Klemmen des Profibus DP- oder Modbus RTU-Moduls sind wie folgt zu belegen:
KLEMMEN
11
12 A
13 B
14
15 A
16 B
44
Feldbusschnittstelle (Anschluss-
print) für Profibus DP.
Anschlussklemmen Profibus DP.
DIL-Schalter für Abschlusswider-
stände. Schalter (1 und 2) müssen
auf ON stehen.
PROFIBUS / MODBUS
Erdung IN
RS 485-A IN
RS 485-B IN
Erdung OUT
RS 485-A OUT
RS 485-B OUT
Feldbusschnittstelle (Anschlussprint) für
Modbus RTU.
Anschlussklemmen Modbus RTU.
DIL-Schalter für Abschlusswiderstände.
Schalter (1 und 2) müssen auf ON ste-
hen.
FUNKTIONSBESCHREIBUNG
Anschluss für Kabelabschirmung
Datenanschluss
Datenanschluss
Anschluss für Kabelabschirmung
Datenanschluss
Datenanschluss
Elektrische Installation
13045D/3
