Elektrische Installation
5.6.3
Übersicht Profinet IO

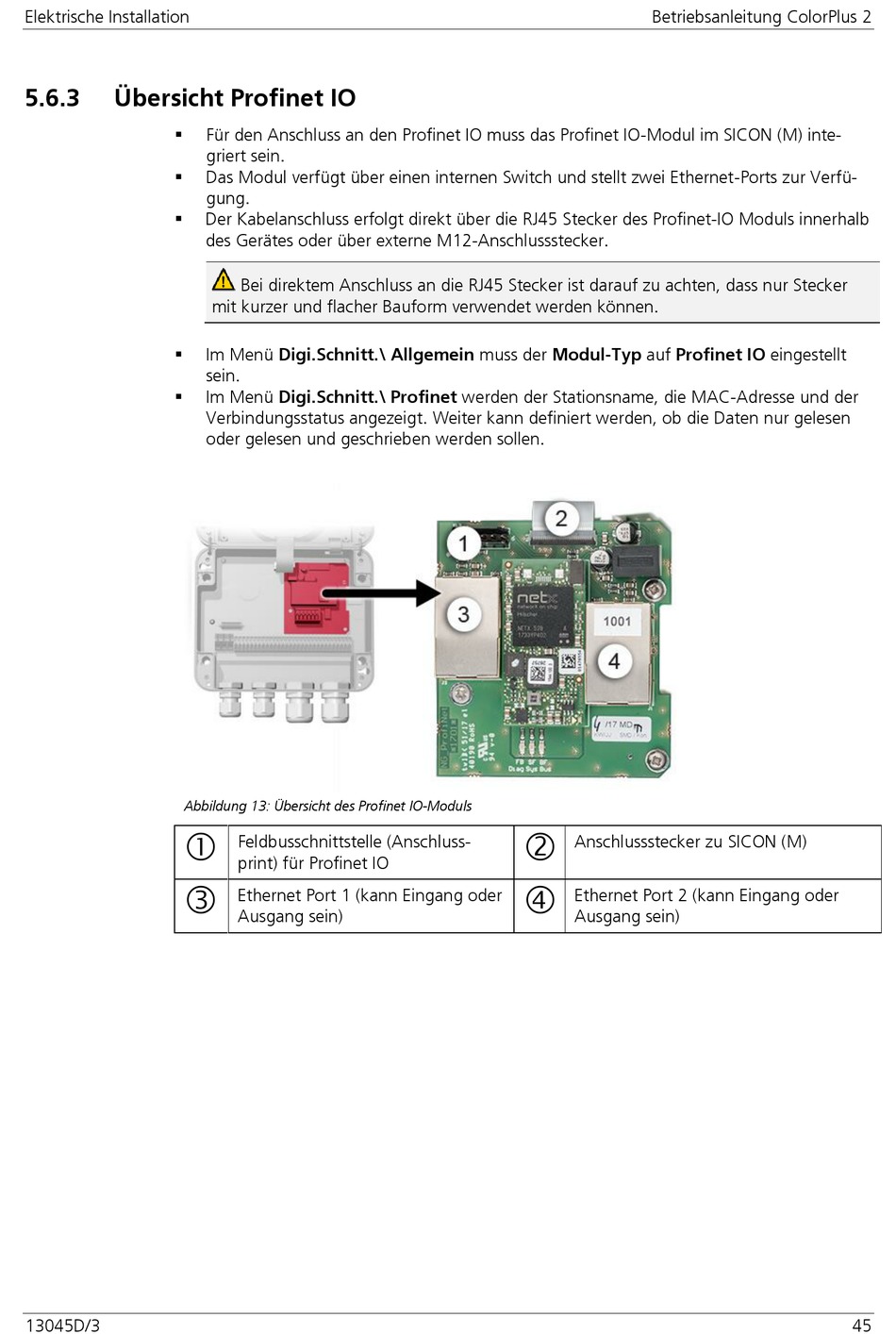

Abbildung 13: Übersicht des Profinet IO-Moduls
13045D/3
Für den Anschluss an den Profinet IO muss das Profinet IO-Modul im SICON (M) inte-
griert sein.
Das Modul verfügt über einen internen Switch und stellt zwei Ethernet-Ports zur Verfü-
gung.
Der Kabelanschluss erfolgt direkt über die RJ45 Stecker des Profinet-IO Moduls innerhalb
des Gerätes oder über externe M12-Anschlussstecker.
Bei direktem Anschluss an die RJ45 Stecker ist darauf zu achten, dass nur Stecker
mit kurzer und flacher Bauform verwendet werden können.
Im Menü Digi.Schnitt.\ Allgemein muss der Modul-Typ auf Profinet IO eingestellt
sein.
Im Menü Digi.Schnitt.\ Profinet werden der Stationsname, die MAC-Adresse und der
Verbindungsstatus angezeigt. Weiter kann definiert werden, ob die Daten nur gelesen
oder gelesen und geschrieben werden sollen.
Feldbusschnittstelle (Anschluss-
print) für Profinet IO
Ethernet Port 1 (kann Eingang oder
Ausgang sein)
Betriebsanleitung ColorPlus 2
Anschlussstecker zu SICON (M)
Ethernet Port 2 (kann Eingang oder
Ausgang sein)
45
