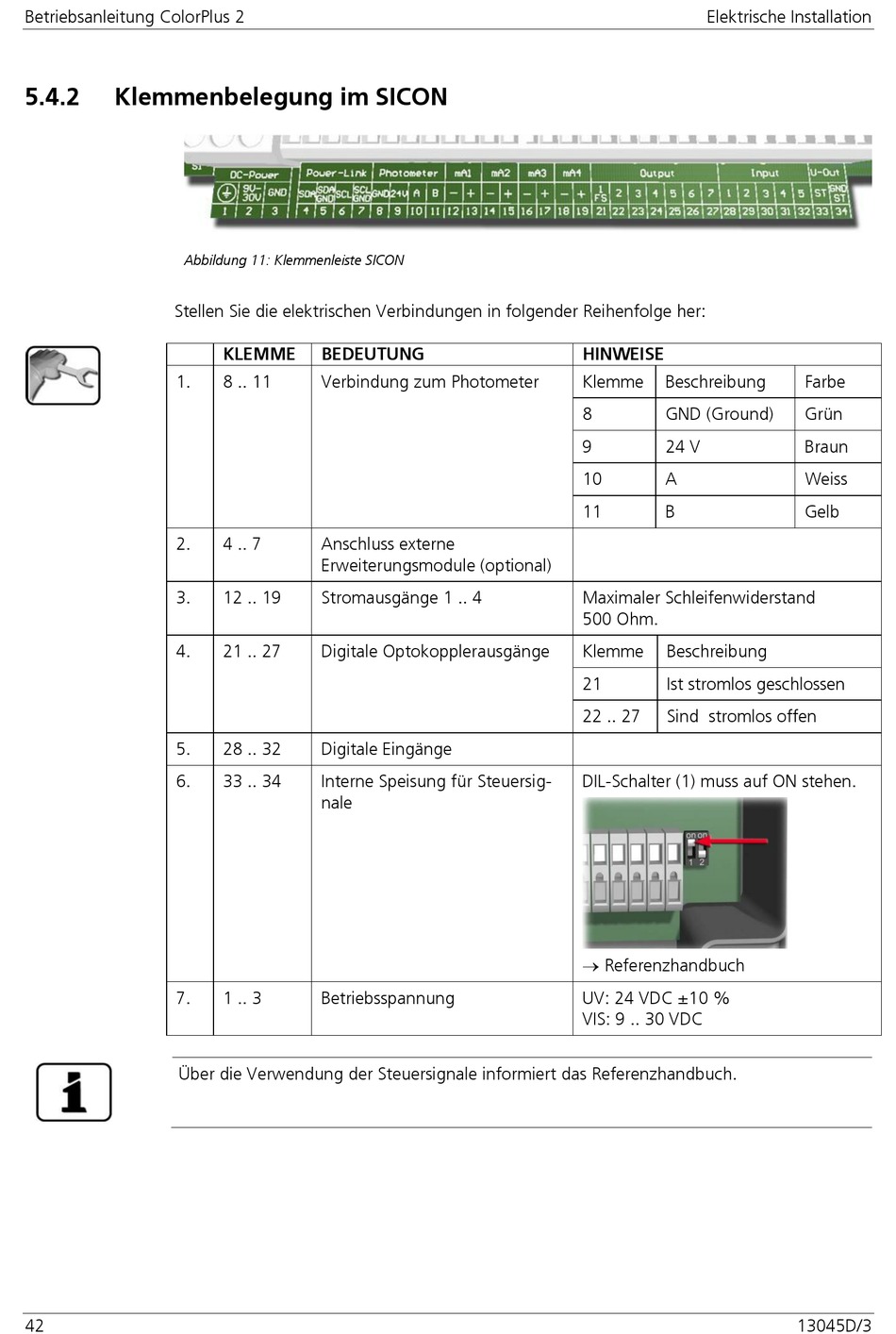

Betriebsanleitung ColorPlus 2
5.4.2
Klemmenbelegung im SICON
Abbildung 11: Klemmenleiste SICON
Stellen Sie die elektrischen Verbindungen in folgender Reihenfolge her:
1.
2.
3.
4.
5.
6.
7.
Über die Verwendung der Steuersignale informiert das Referenzhandbuch.
42
KLEMME
BEDEUTUNG
8 .. 11
Verbindung zum Photometer
4 .. 7
Anschluss externe
Erweiterungsmodule (optional)
12 .. 19
Stromausgänge 1 .. 4
21 .. 27
Digitale Optokopplerausgänge
28 .. 32
Digitale Eingänge
33 .. 34
Interne Speisung für Steuersig-
nale
1 .. 3
Betriebsspannung
Elektrische Installation
HINWEISE
Klemme
Beschreibung
8
GND (Ground)
9
24 V
10
A
11
B
Maximaler Schleifenwiderstand
500 Ohm.
Klemme
Beschreibung
21
Ist stromlos geschlossen
22 .. 27
Sind stromlos offen
DIL-Schalter (1) muss auf ON stehen.
Referenzhandbuch
UV: 24 VDC ±10 %
VIS: 9 .. 30 VDC
Farbe
Grün
Braun
Weiss
Gelb
13045D/3
