Betriebsanleitung StackGuard
3.2
Beispiel einer Mess-
anlage

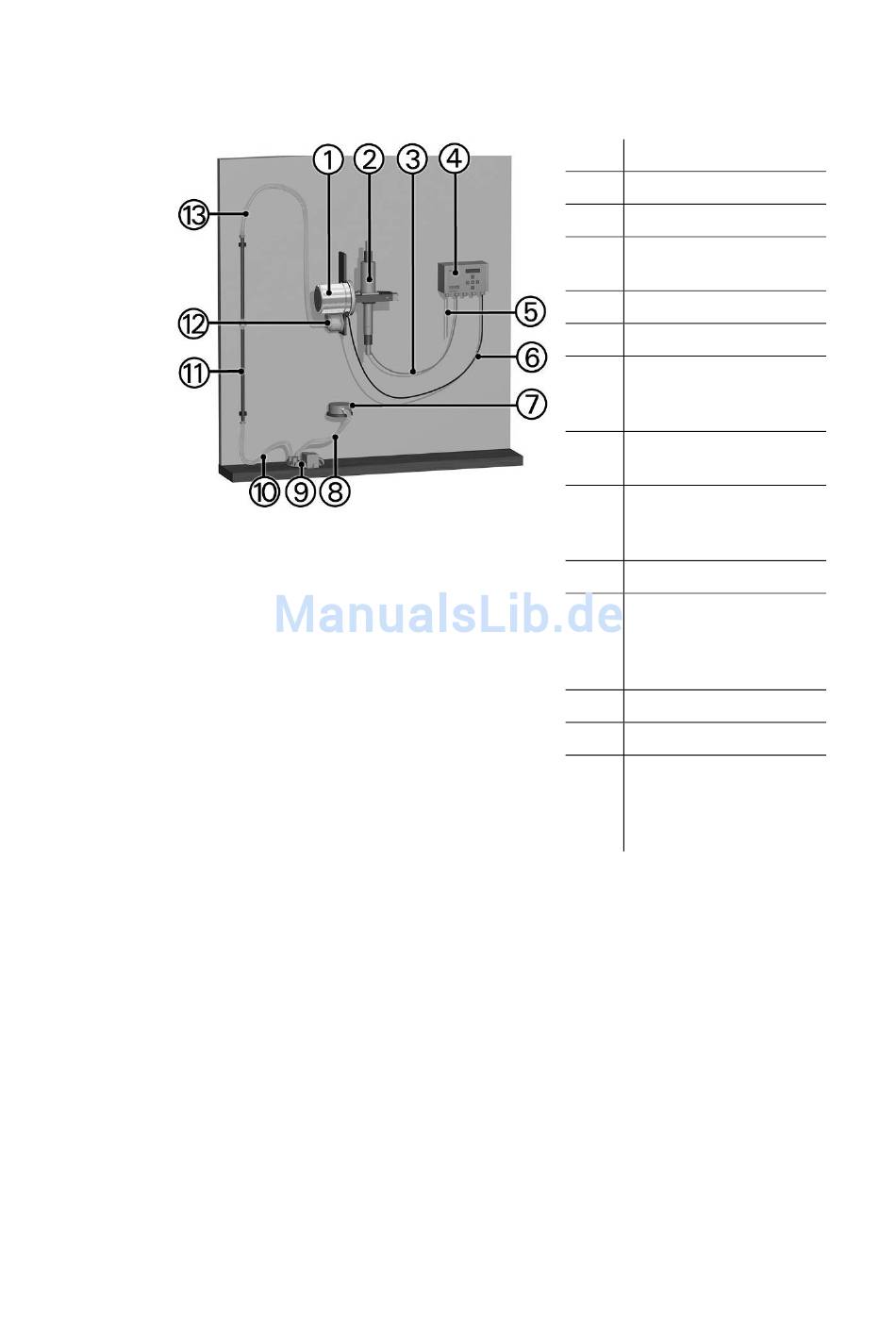

Abbildung 8: Montagekomponenten auf einen Blick
10

Ansicht eines Montagebeispiels

Pos. Bezeichnung
1 Photometer
2 Spülluftheizer
3 Verbindungskabel zum
Spülluftheizer
4 Bedienungsgerät
5 Netzkabel
6 Verbindungskabel zwi-
schen Photometer und
Bedienungsgerät
7 Grobfilter für Spülluft-
gebläse
8 Verbindungsschlauch
zwischen Grobfilter
und Spülluftgebläse
9 Spülluftgebläse
10 Verbindungsschlauch
(450 mm) zwischen
Spülluftgebläse und
Kühlstrecke
11 Kühlstrecke
12 Spülluftfilter
13 Verbindungsschlauch
(950 mm) zwischen
Kühlstrecke und Spül-
luftfilter
10266D/1
