Betriebsanleitung ColorPlus 2
2.5
Gesamtansicht einer Messstelle mit Schiebemesszelle
Nachfolgende Ansicht zeigt eine Messstelle mit einer Schiebemesszelle. Das Photometer
kann für die Nachkalibrierung aus der Messposition geschoben werden, ohne dass der Pro-
benfluss unterbrochen werden muss.

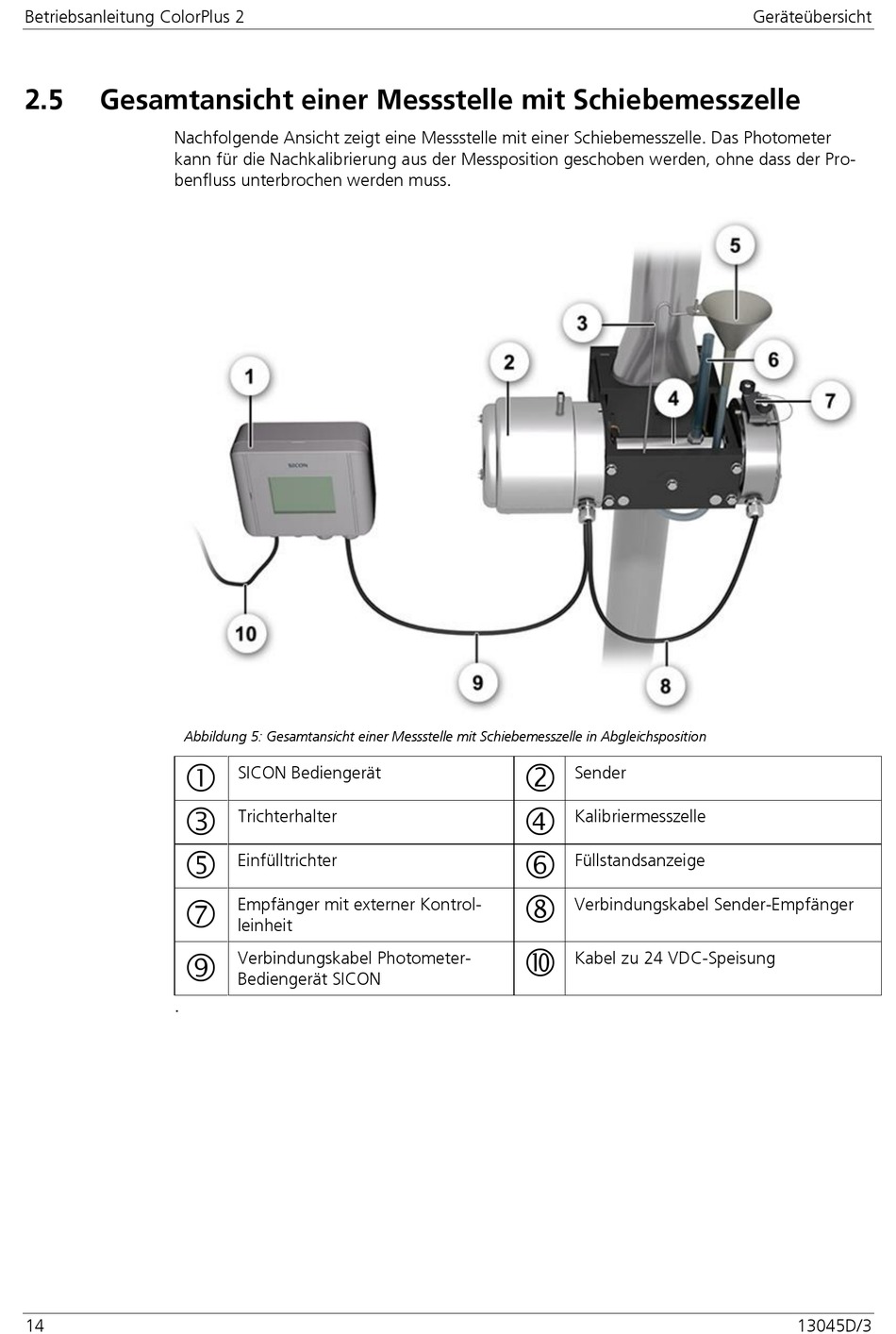

Abbildung 5: Gesamtansicht einer Messstelle mit Schiebemesszelle in Abgleichsposition
.
14
SICON Bediengerät
Trichterhalter
Einfülltrichter
Empfänger mit externer Kontrol-
leinheit
Verbindungskabel Photometer-
Bediengerät SICON
Sender
Kalibriermesszelle
Füllstandsanzeige
Verbindungskabel Sender-Empfänger
Kabel zu 24 VDC-Speisung
Geräteübersicht
13045D/3
