Betriebsanleitung ColorPlus 2
2.3

Gesamtansicht einer Chlor-Messstelle

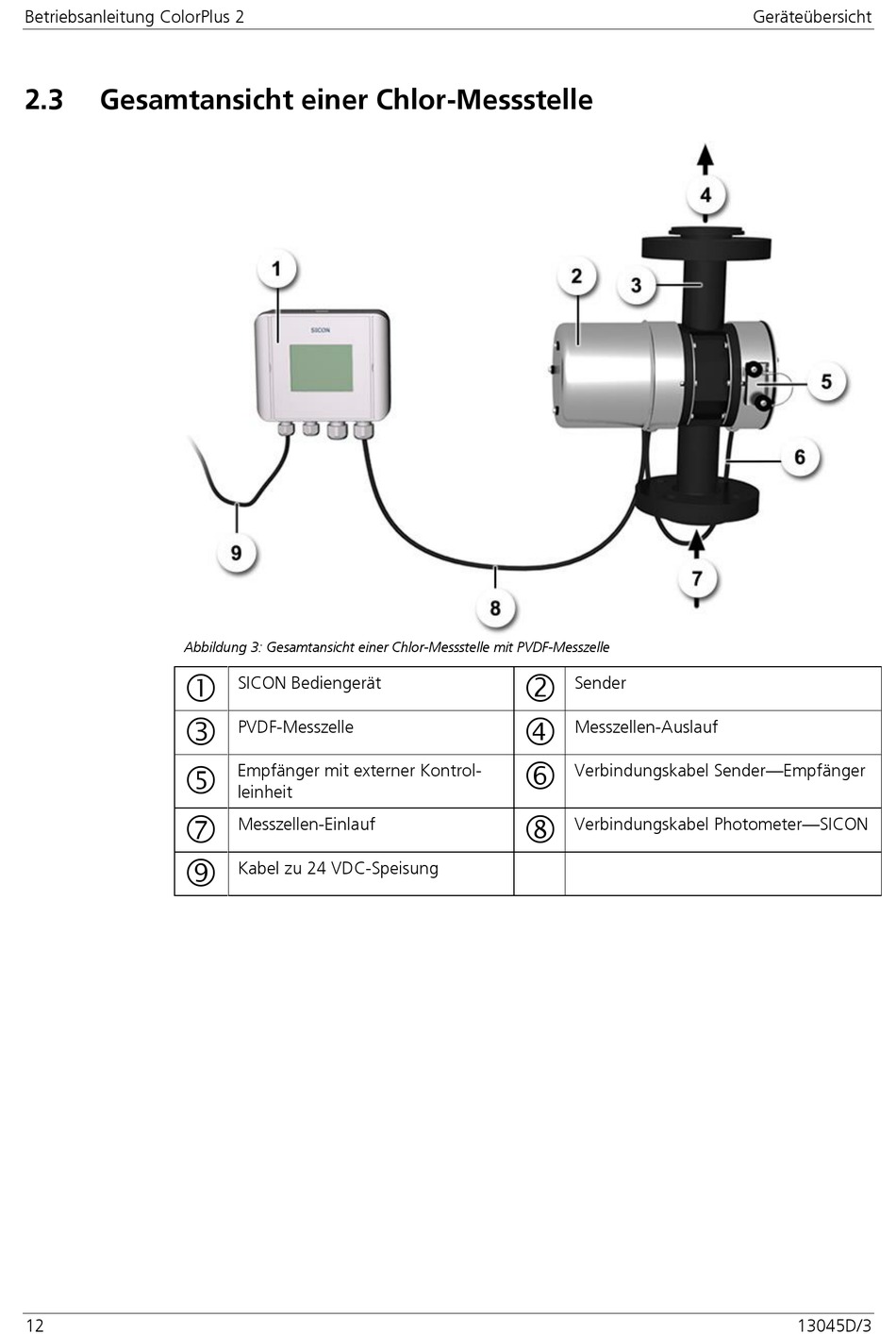

Abbildung 3: Gesamtansicht einer Chlor-Messstelle mit PVDF-Messzelle





12
SICON Bediengerät
PVDF-Messzelle
Empfänger mit externer Kontrol-
leinheit
Messzellen-Einlauf
Kabel zu 24 VDC-Speisung

Sender

Messzellen-Auslauf

Verbindungskabel Sender—Empfänger

Verbindungskabel Photometer—SICON

Geräteübersicht
13045D/3
