2 Geräteübersicht
2.1

Gesamtansicht einer Wasser-Messstelle

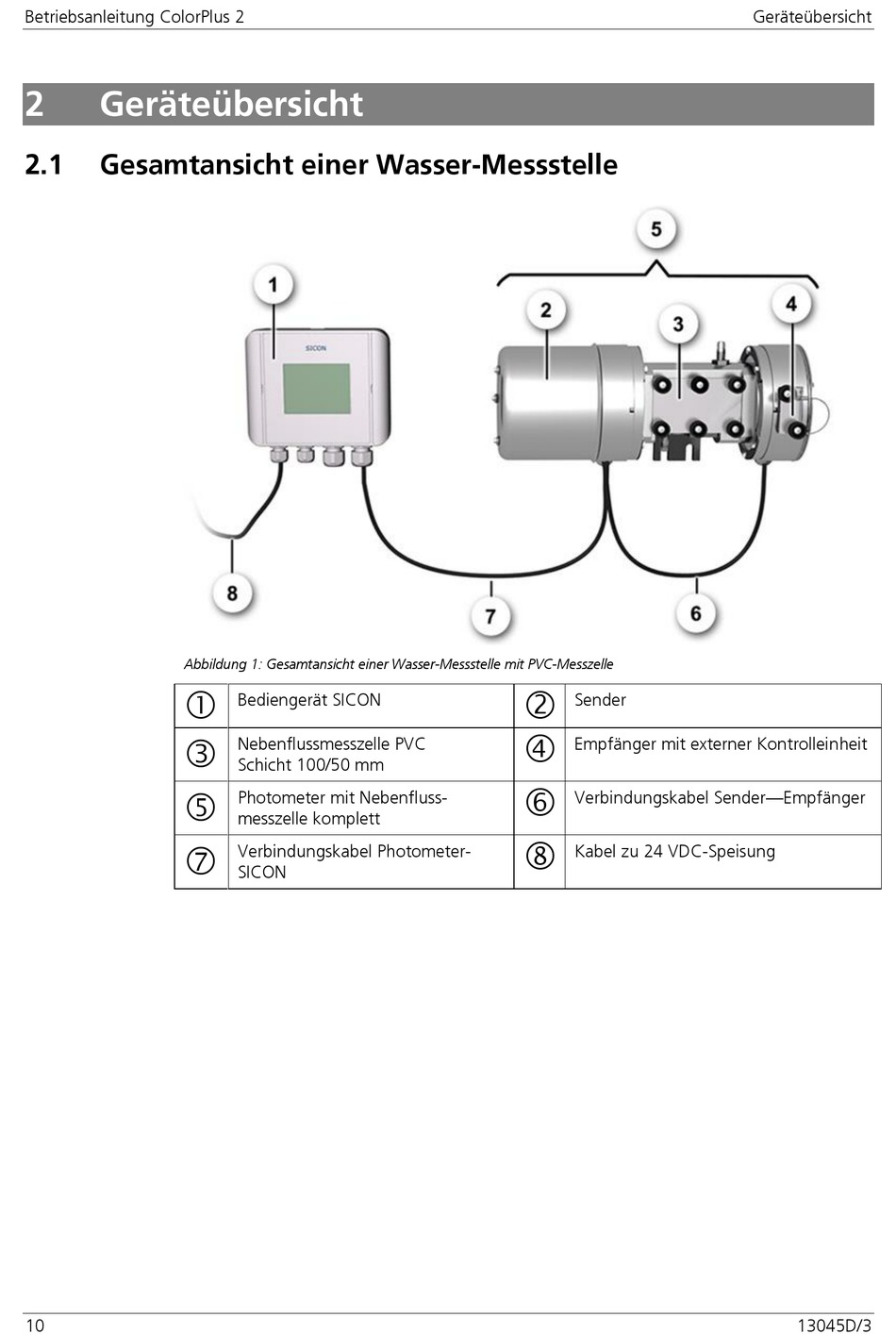

Abbildung 1: Gesamtansicht einer Wasser-Messstelle mit PVC-Messzelle




10
Bediengerät SICON
Nebenflussmesszelle PVC
Schicht 100/50 mm
Photometer mit Nebenfluss-
messzelle komplett
Verbindungskabel Photometer-
SICON

Sender

Empfänger mit externer Kontrolleinheit

Verbindungskabel Sender—Empfänger

Kabel zu 24 VDC-Speisung
