2.6
Gesamtansicht einer Messstelle 4. Klärstufe
Nachfolgende Ansicht zeigt eine Standard-Messstelle der 4. Klärstufe:

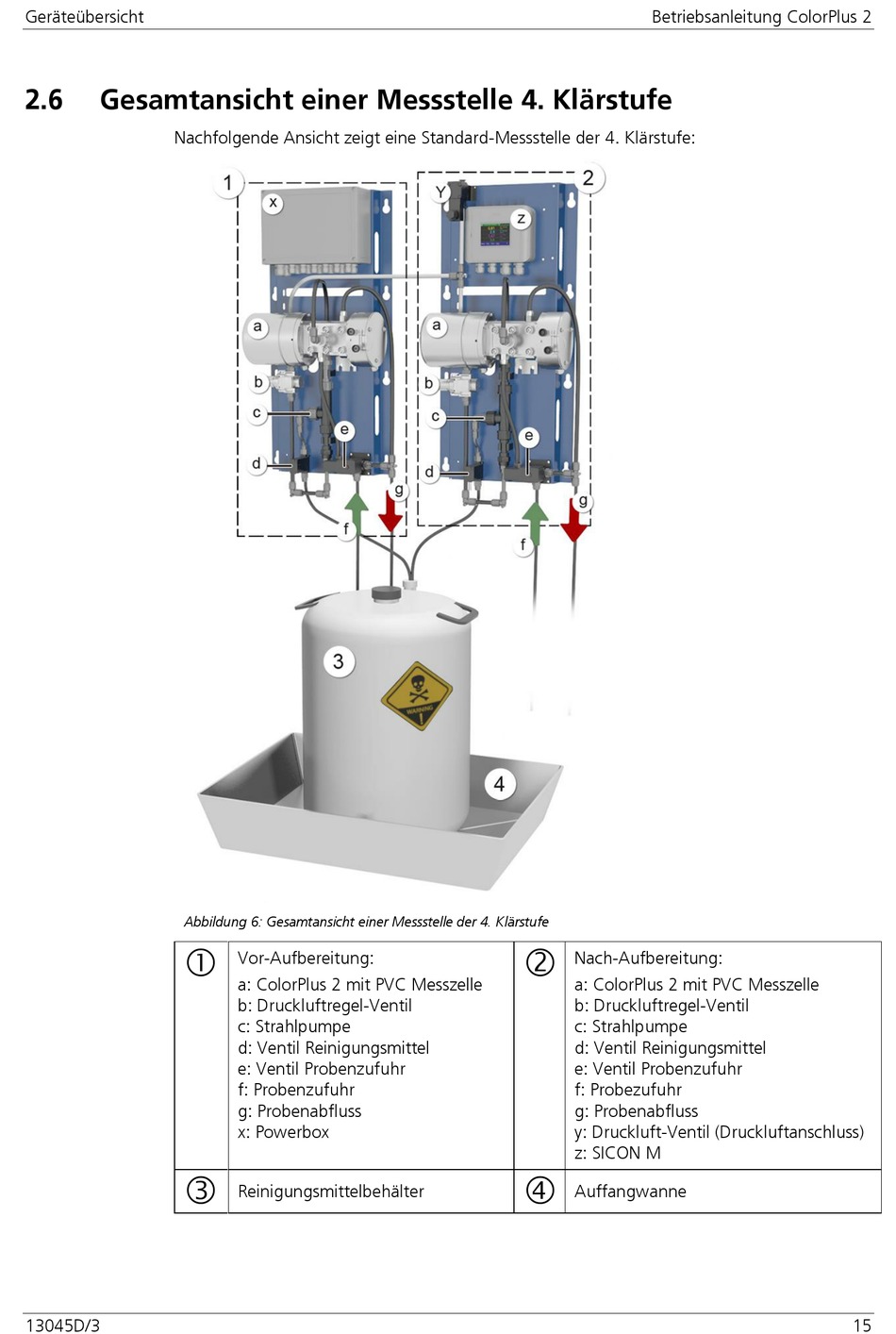

Abbildung 6: Gesamtansicht einer Messstelle der 4. Klärstufe
13045D/3
Vor-Aufbereitung:
a: ColorPlus 2 mit PVC Messzelle
b: Druckluftregel-Ventil
c: Strahlpumpe
d: Ventil Reinigungsmittel
e: Ventil Probenzufuhr
f: Probenzufuhr
g: Probenabfluss
x: Powerbox
Reinigungsmittelbehälter
Betriebsanleitung ColorPlus 2
Nach-Aufbereitung:
a: ColorPlus 2 mit PVC Messzelle
b: Druckluftregel-Ventil
c: Strahlpumpe
d: Ventil Reinigungsmittel
e: Ventil Probenzufuhr
f: Probezufuhr
g: Probenabfluss
y: Druckluft-Ventil (Druckluftanschluss)
z: SICON M
Auffangwanne
