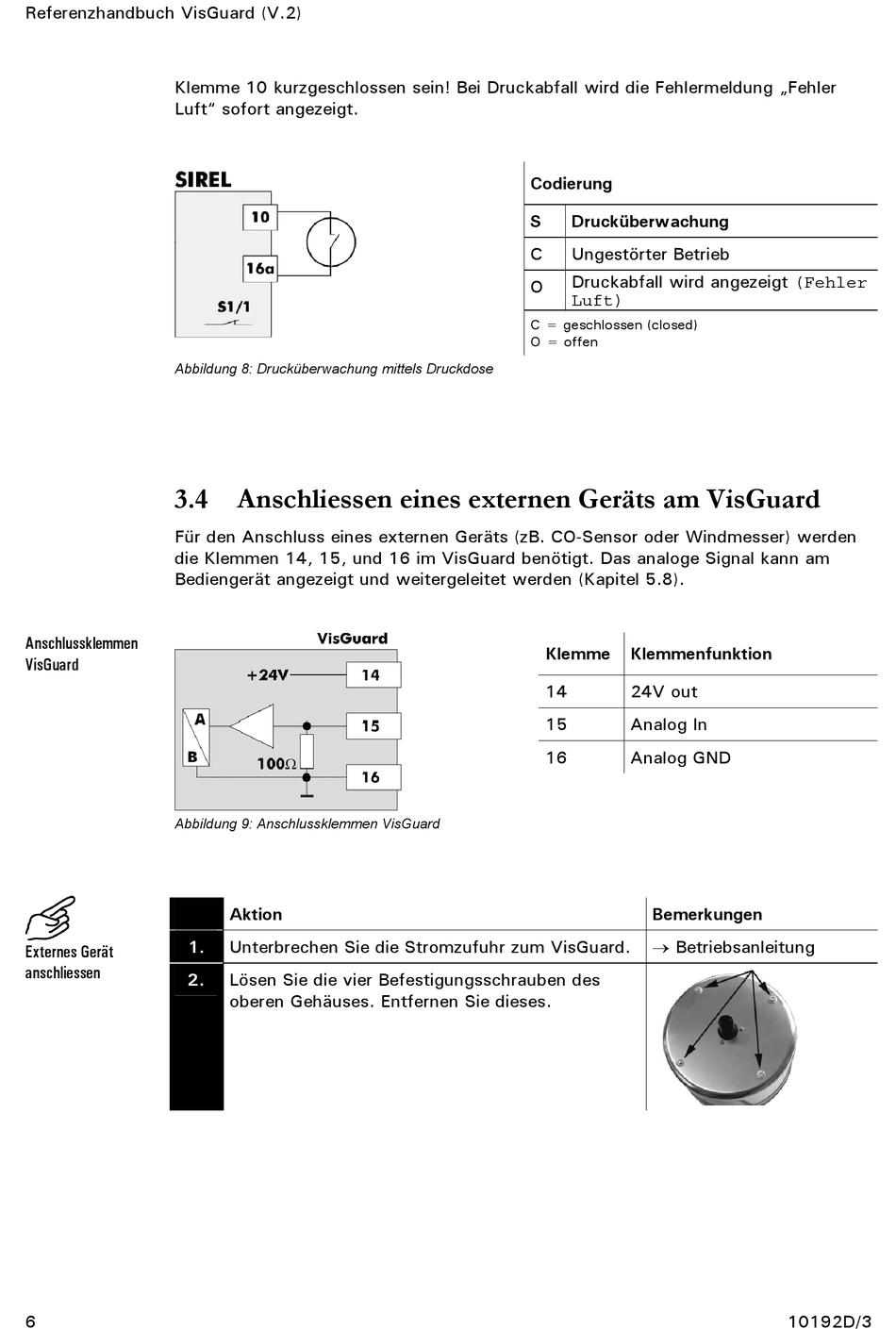

Referenzhandbuch VisGuard (V.2)
Klemme 10 kurzgeschlossen sein! Bei Druckabfall wird die Fehlermeldung „Fehler
Luft" sofort angezeigt.
Abbildung 8: Drucküberwachung mittels Druckdose
3.4
Für den Anschluss eines externen Geräts (zB. CO-Sensor oder Windmesser) werden
die Klemmen 14, 15, und 16 im VisGuard benötigt. Das analoge Signal kann am
Bediengerät angezeigt und weitergeleitet werden (Kapitel 5.8).
Anschlussklemmen
VisGuard
Abbildung 9: Anschlussklemmen VisGuard
1.
Externes Gerät
anschliessen
2.
6
Anschliessen eines externen Geräts am VisGuard
Aktion
Unterbrechen Sie die Stromzufuhr zum VisGuard.
Lösen Sie die vier Befestigungsschrauben des
oberen Gehäuses. Entfernen Sie dieses.
Codierung
S
Drucküberwachung
C
Ungestörter Betrieb
Druckabfall wird angezeigt (Fehler
O
Luft)
C = geschlossen (closed)
O = offen
Klemme
Klemmenfunktion
14
24V out
15
Analog In
16
Analog GND
Bemerkungen
Betriebsanleitung
10192D/3
