Bedienung
7.6
Taste Graf
Durch Drücken der Taste Graf erscheint ein Diagramm, das Messwerte über eine bestimmte
Zeitdauer grafisch darstellt.

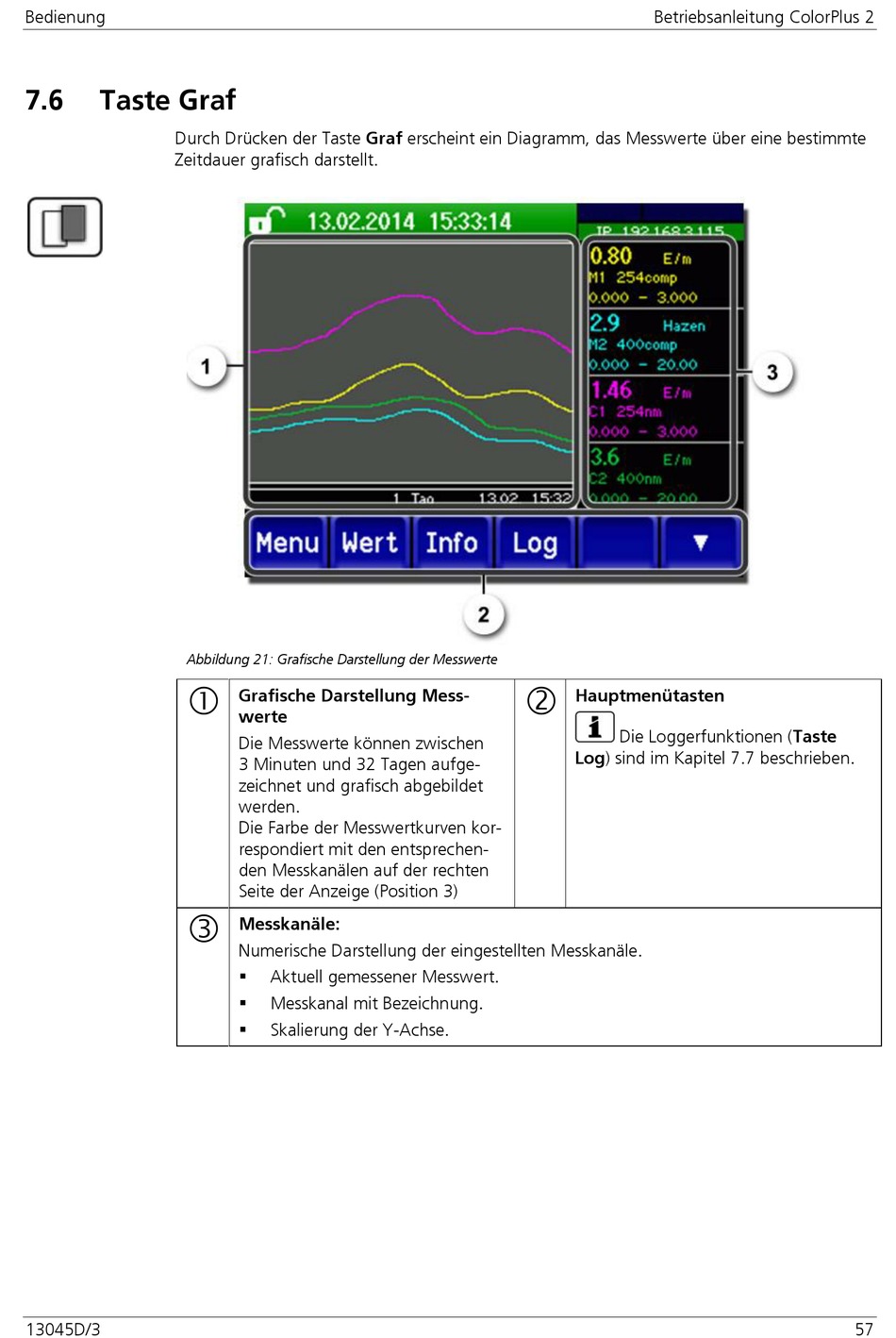

Abbildung 21: Grafische Darstellung der Messwerte
13045D/3
Grafische Darstellung Mess-
werte
Die Messwerte können zwischen
3 Minuten und 32 Tagen aufge-
zeichnet und grafisch abgebildet
werden.
Die Farbe der Messwertkurven kor-
respondiert mit den entsprechen-
den Messkanälen auf der rechten
Seite der Anzeige (Position 3)
Messkanäle:
Numerische Darstellung der eingestellten Messkanäle.
Aktuell gemessener Messwert.
Messkanal mit Bezeichnung.
Skalierung der Y-Achse.
Betriebsanleitung ColorPlus 2
Hauptmenütasten
Die Loggerfunktionen (Taste
Log) sind im Kapitel 7.7 beschrieben.
57
