Betriebsanleitung ColorPlus 2
5.8
Anschluss des optionalen 24 VDC Netzgeräts
Lebensgefährliche Spannung durch zufälliges Lösen spannungsführender Adern:
GEFAHR!

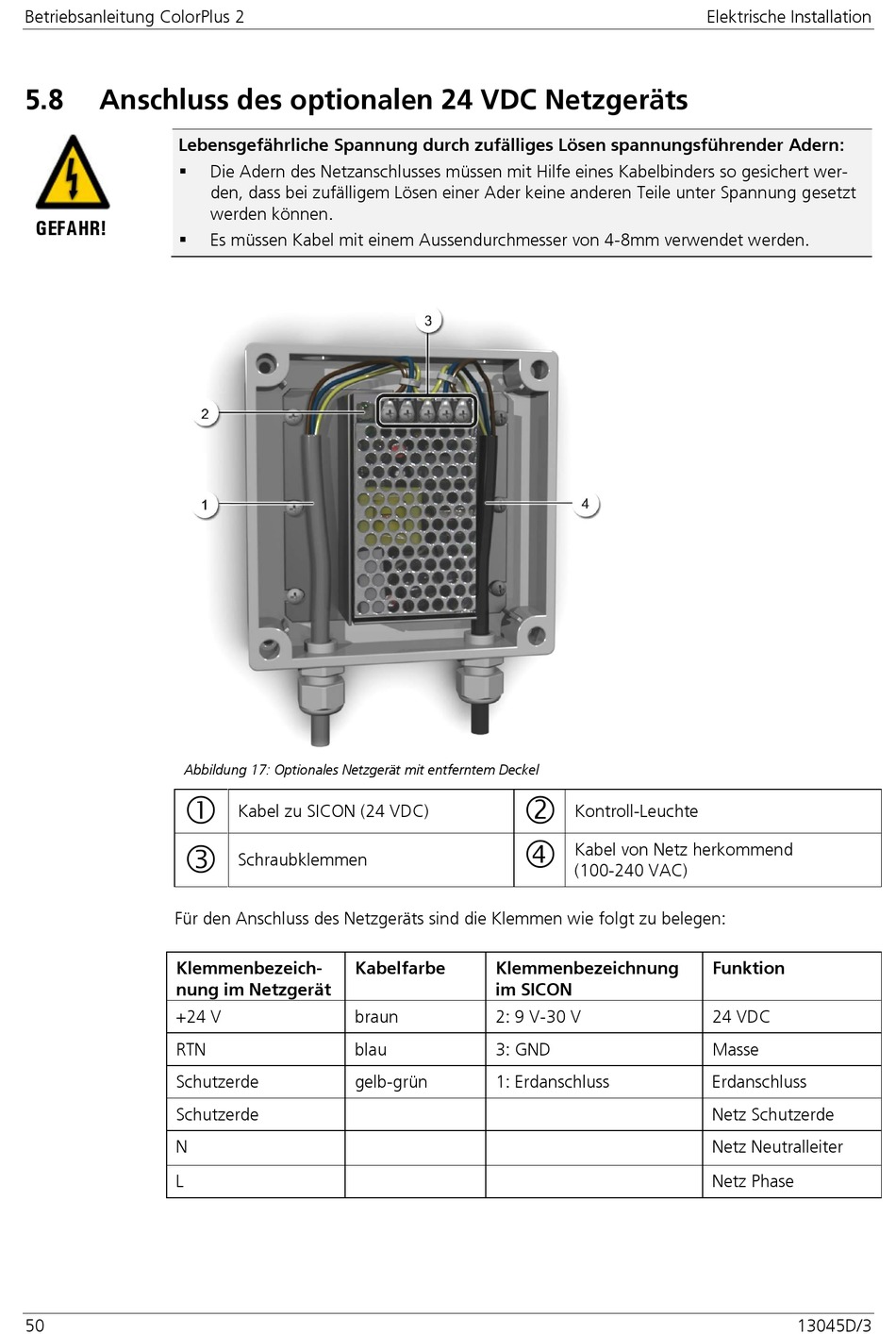

Abbildung 17: Optionales Netzgerät mit entferntem Deckel
Für den Anschluss des Netzgeräts sind die Klemmen wie folgt zu belegen:
Klemmenbezeich-
nung im Netzgerät
+24 V
RTN
Schutzerde
Schutzerde
N
L
50
Die Adern des Netzanschlusses müssen mit Hilfe eines Kabelbinders so gesichert wer-
den, dass bei zufälligem Lösen einer Ader keine anderen Teile unter Spannung gesetzt
werden können.
Es müssen Kabel mit einem Aussendurchmesser von 4-8mm verwendet werden.
Kabel zu SICON (24 VDC)
Schraubklemmen
Kabelfarbe
braun
blau
gelb-grün
Kontroll-Leuchte
Kabel von Netz herkommend
(100-240 VAC)
Klemmenbezeichnung
im SICON
2: 9 V-30 V
3: GND
1: Erdanschluss
Elektrische Installation
Funktion
24 VDC
Masse
Erdanschluss
Netz Schutzerde
Netz Neutralleiter
Netz Phase
13045D/3
