Elektrische Installation

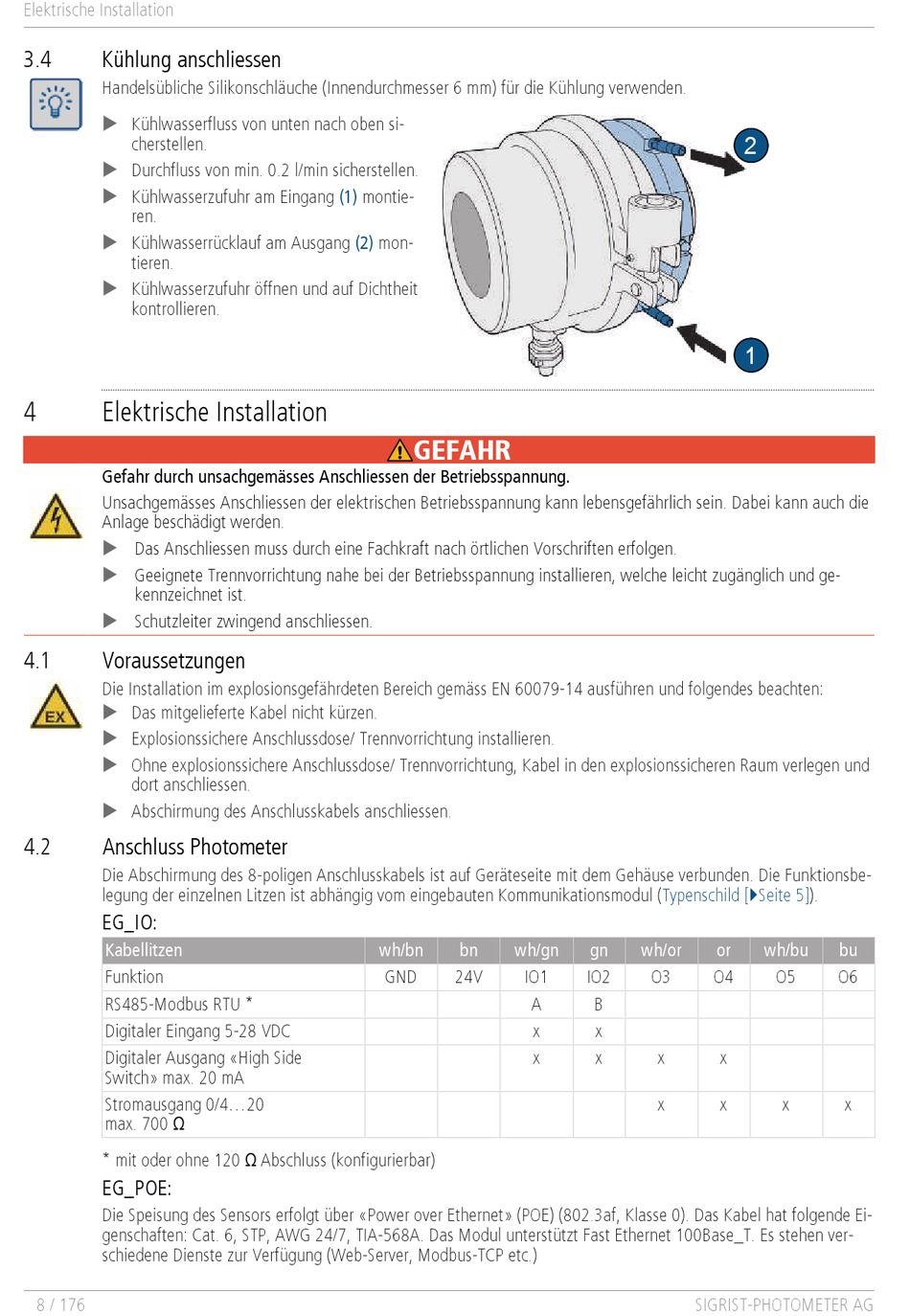

3.4
Kühlung anschliessen
Handelsübliche Silikonschläuche (Innendurchmesser 6 mm) für die Kühlung verwenden.
u
Kühlwasserfluss von unten nach oben si-
cherstellen.
u
Durchfluss von min. 0.2 l/min sicherstellen.
u
Kühlwasserzufuhr am Eingang
ren.
u
Kühlwasserrücklauf am Ausgang
tieren.
u
Kühlwasserzufuhr öffnen und auf Dichtheit
kontrollieren.
4
Elektrische Installation
Gefahr durch unsachgemässes Anschliessen der Betriebsspannung.
Unsachgemässes Anschliessen der elektrischen Betriebsspannung kann lebensgefährlich sein. Dabei kann auch die
Anlage beschädigt werden.
u
Das Anschliessen muss durch eine Fachkraft nach örtlichen Vorschriften erfolgen.
u
Geeignete Trennvorrichtung nahe bei der Betriebsspannung installieren, welche leicht zugänglich und ge-
kennzeichnet ist.
u
Schutzleiter zwingend anschliessen.
4.1
Voraussetzungen
Die Installation im explosionsgefährdeten Bereich gemäss EN 60079-14 ausführen und folgendes beachten:
u
Das mitgelieferte Kabel nicht kürzen.
u
Explosionssichere Anschlussdose/ Trennvorrichtung installieren.
u
Ohne explosionssichere Anschlussdose/ Trennvorrichtung, Kabel in den explosionssicheren Raum verlegen und
dort anschliessen.
u
Abschirmung des Anschlusskabels anschliessen.
4.2
Anschluss Photometer
Die Abschirmung des 8-poligen Anschlusskabels ist auf Geräteseite mit dem Gehäuse verbunden. Die Funktionsbe-
legung der einzelnen Litzen ist abhängig vom eingebauten Kommunikationsmodul
EG_IO:
Kabellitzen
Funktion
RS485-Modbus RTU *
Digitaler Eingang 5-28 VDC
Digitaler Ausgang «High Side
Switch» max. 20 mA
Stromausgang 0/4...20
max. 700 Ω
* mit oder ohne 120 Ω Abschluss (konfigurierbar)
EG_POE:
Die Speisung des Sensors erfolgt über «Power over Ethernet» (POE) (802.3af, Klasse 0). Das Kabel hat folgende Ei-
genschaften: Cat. 6, STP, AWG 24/7, TIA-568A. Das Modul unterstützt Fast Ethernet 100Base_T. Es stehen ver-
schiedene Dienste zur Verfügung (Web-Server, Modbus-TCP etc.)
8 / 176
(1)
montie-
(2)
mon-
GEFAHR
wh/bn
bn
GND
24V
(Typenschild
wh/gn
gn
wh/or
IO1
IO2
O3
A
B
x
x
x
x
x
x
2
1
[}Seite 5]).
or
wh/bu
bu
O4
O5
O6
x
x
x
x
SIGRIST-PHOTOMETER AG
