8
Diagnose
8.1

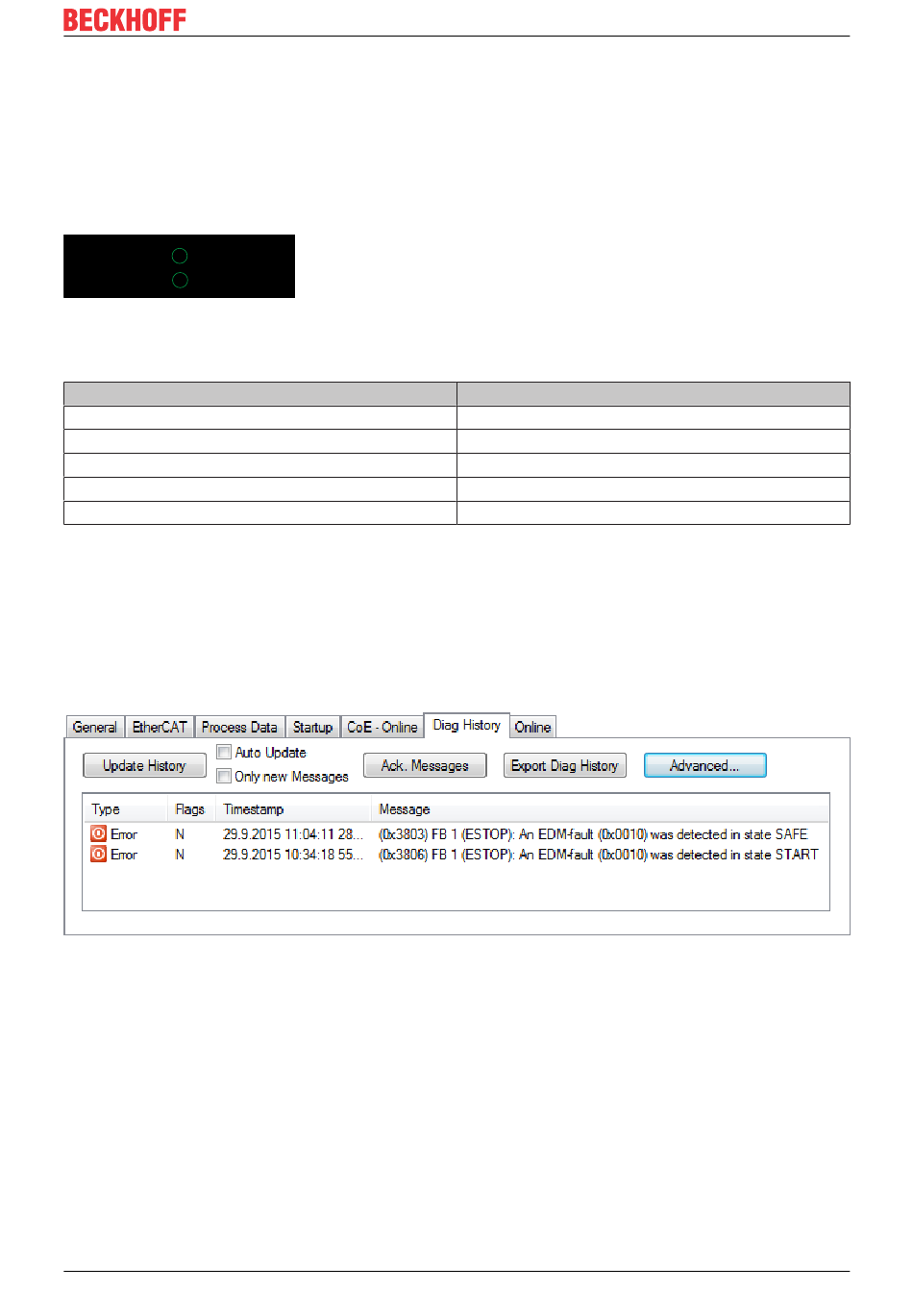

Diagnose-Anzeige AX8xxx Achsmodul
Jedes Achsmodul hat eine LED Anzeige, die Auskunft über den aktuellen Status jedes Kanals gibt. Bei
Achsmodulen mit integrierter Safety Option AX8911 wird über ein „S" der aktuelle Status angezeigt.
A S
A S
E
TC
Abb. 28: Display AX8xxx Achsmodul
Folgende Tabelle beschreibt die Informationen der LED „S".
S Symbol
S - aus
S - grün dauerleuchten
S - grün blinkend
S - rot dauerleuchten
S - rot blinkend
8.2
AX8xxx Reiter Diag-History
Fehler des Achsmoduls AX8xxx und der enthaltenen TwinSAFE-Drive-Option AX8911werden in der Diag-
Historie abgelegt. Die Diag-Historie kann durch Auswahl des AX8xxx Achsmoduls in der I/O-Baumstruktur
und Auswahl des Reiters Diag History eingesehen werden. Durch Betätigen des Buttons Update History
werden die aktuellen Daten von Achsmodul und TwinSAFE-Drive-Option geholt. Alle aufgetretenen Fehler
werden mit einem entsprechenden Zeitstempel abgelegt.
Abb. 29: Diag-Historie
Über den Button Advanced... können die erweiterten Einstellungen geöffnet werden. Hier kann der
Anwender das Verhalten der Diag-Historie anpassen.
AX8911
Bedeutung
keine AX8911 vorhanden
Achse freigegeben
-
STO Funktion aktiv oder Fehler
-
Version: 1.2.0
Diagnose
55
