4.3

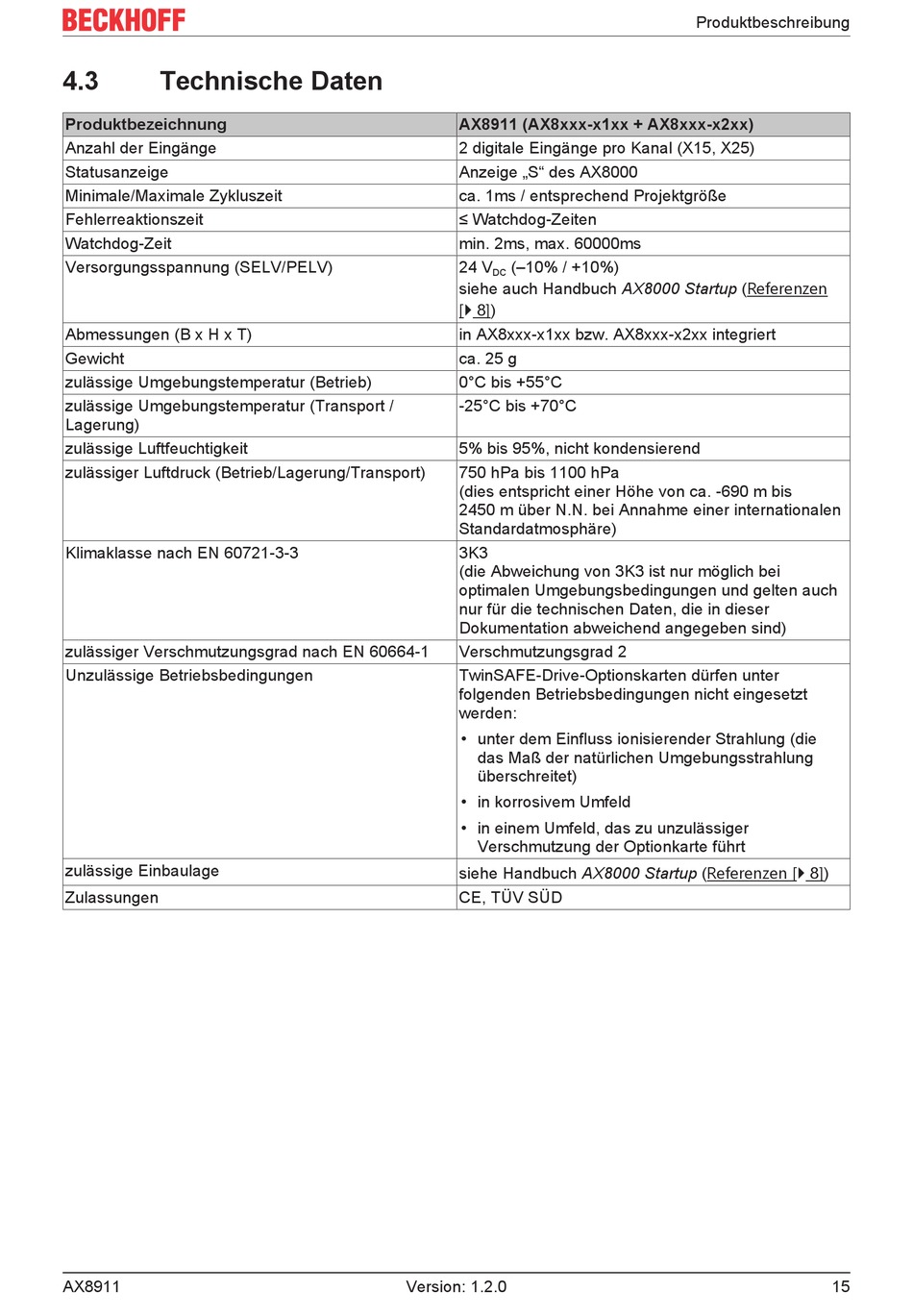

Technische Daten
Produktbezeichnung
Anzahl der Eingänge
Statusanzeige
Minimale/Maximale Zykluszeit
Fehlerreaktionszeit
Watchdog-Zeit
Versorgungsspannung (SELV/PELV)
Abmessungen (B x H x T)
Gewicht
zulässige Umgebungstemperatur (Betrieb)
zulässige Umgebungstemperatur (Transport /
Lagerung)
zulässige Luftfeuchtigkeit
zulässiger Luftdruck (Betrieb/Lagerung/Transport)
Klimaklasse nach EN 60721-3-3
zulässiger Verschmutzungsgrad nach EN 60664-1
Unzulässige Betriebsbedingungen
zulässige Einbaulage
Zulassungen
AX8911
AX8911 (AX8xxx-x1xx + AX8xxx-x2xx)
2 digitale Eingänge pro Kanal (X15, X25)
Anzeige „S" des AX8000
ca. 1ms / entsprechend Projektgröße
≤ Watchdog-Zeiten
min. 2ms, max. 60000ms
24 V
(–10% / +10%)
DC
siehe auch Handbuch AX8000 Startup (Referenzen
[} 8])
in AX8xxx-x1xx bzw. AX8xxx-x2xx integriert
ca. 25 g
0°C bis +55°C
-25°C bis +70°C
5% bis 95%, nicht kondensierend
750 hPa bis 1100 hPa
(dies entspricht einer Höhe von ca. -690 m bis
2450 m über N.N. bei Annahme einer internationalen
Standardatmosphäre)
3K3
(die Abweichung von 3K3 ist nur möglich bei
optimalen Umgebungsbedingungen und gelten auch
nur für die technischen Daten, die in dieser
Dokumentation abweichend angegeben sind)
Verschmutzungsgrad 2
TwinSAFE-Drive-Optionskarten dürfen unter
folgenden Betriebsbedingungen nicht eingesetzt
werden:
• unter dem Einfluss ionisierender Strahlung (die
das Maß der natürlichen Umgebungsstrahlung
überschreitet)
• in korrosivem Umfeld
• in einem Umfeld, das zu unzulässiger
Verschmutzung der Optionkarte führt
siehe Handbuch AX8000 Startup (Referenzen [} 8])
CE, TÜV SÜD
Version: 1.2.0
Produktbeschreibung
15
