4.4 Diagnose

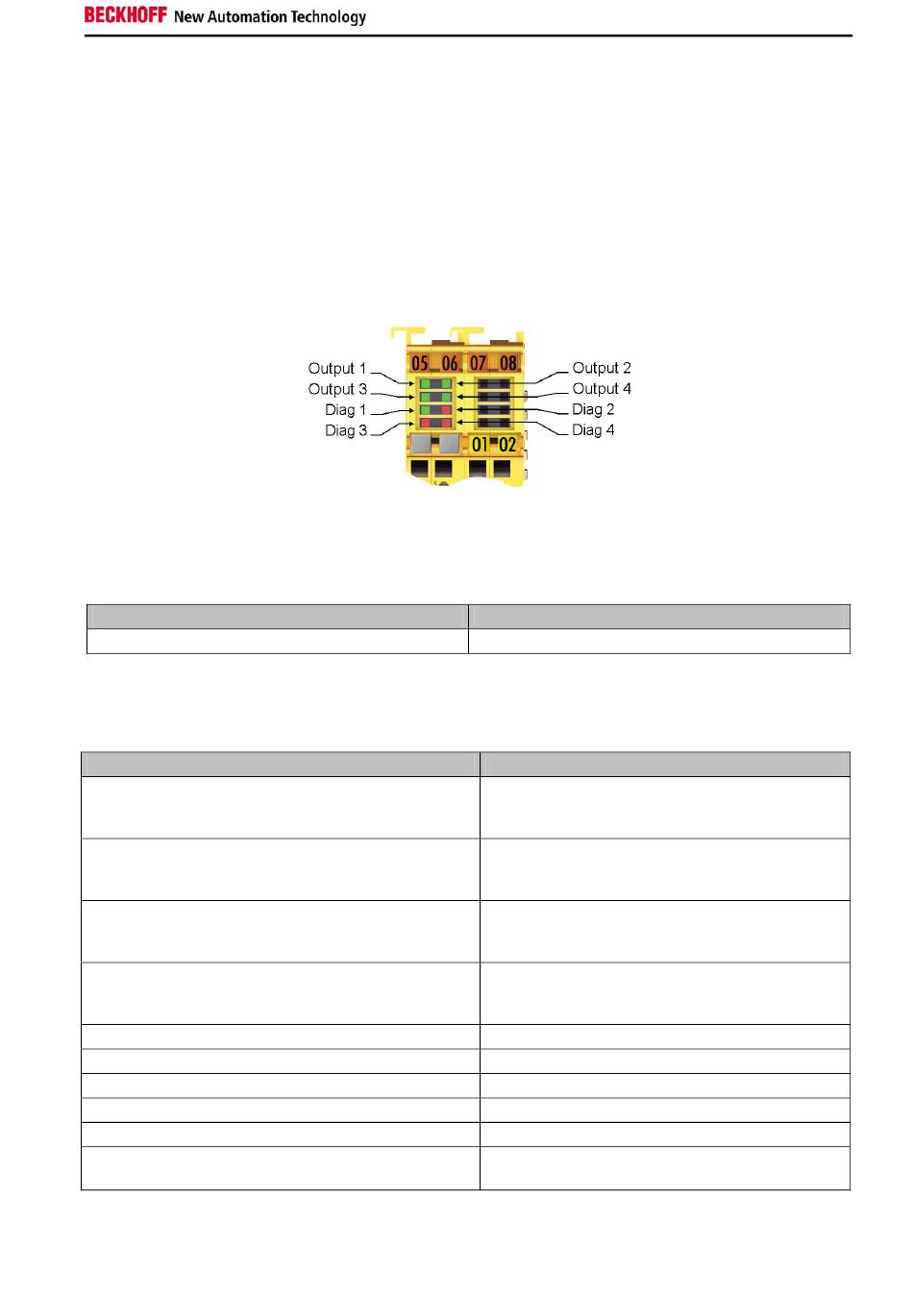

4.4.1 Diagnose LEDs

Die LEDs Diag 1 bis Diag 4 zeigen Diagnoseinformationen zur EL2904 an.
4.4.1.1 Diag 1 (grün)
Die LED Diag 1 zeigt den Zustand der TwinSAFE-Schnittstelle an (in Vorbereitung).
Blink-Code
LED durchgehend eingeschaltet
4.4.1.2 Diag 2 (rot)
Die LED Diag 2 zeigt den Zustand der digitalen Ausgänge an.
Blink-Code
schnelles Flackern im Wechsel mit 1 Blink-Impuls
schnelles Flackern im Wechsel mit 2 Blink-Impulsen
schnelles Flackern im Wechsel mit 3 Blink-Impulsen
schnelles Flackern im Wechsel mit 4 Blink-Impulsen
schnelles Flackern im Wechsel mit 5 Blink-Impulsen
schnelles Flackern im Wechsel mit 6 Blink-Impulsen
schnelles Flackern im Wechsel mit 7 Blink-Impulsen
schnelles Flackern im Wechsel mit 8 Blink-Impulsen
schnelles Flackern im Wechsel mit 9 Blink-Impulsen
schnelles Flackern im Wechsel mit 10 Blink-Impulsen Fehler an Ausgangschaltung durch Open Load,
Diese Fehler können nur durch ein Aus- und Einschalten der Spannungsversorgung der TwinSAFE-
Klemme zurückgesetzt werden.
EL2904
Bedeutung
Diagnose-Blinkcodes in Vorbereitung
Bedeutung
Ausgang 1: Open Load oder
Mindeststrom von 20 mA unterschritten oder
Maximalstrom von 500 mA überschritten
Ausgang 2: Open Load oder
Mindeststrom von 20 mA unterschritten oder
Maximalstrom von 500 mA überschritten
Ausgang 3: Open Load oder
Mindeststrom von 20 mA unterschritten oder
Maximalstrom von 500 mA überschritten
Ausgang 4: Open Load oder
Mindeststrom von 20 mA unterschritten oder
Maximalstrom von 500 mA überschritten
Feldspannung zu niedrig
Feldspannung zu hoch
Klemmeninnentemperatur zu niedrig
Klemmeninnentemperatur zu hoch
Temperaturdifferenzfehler
Fremdeinspeisung oder Querschluss
