Beckhoff EP1957-2222 Handbücher

Anleitungen und Benutzerhandbücher für Beckhoff EP1957-2222. Wir haben 2 Beckhoff EP1957-2222 Anleitungen zum kostenlosen PDF-Download zur Verfügung: Originalbetriebsanleitung

Beckhoff EP1957-2222 Originalbetriebsanleitung (64 Seiten)

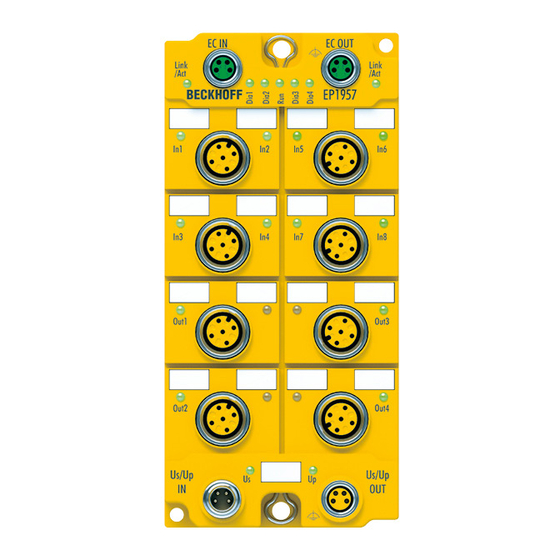

TwinSAFE-EtherCAT-Box mit 8 fehlersicheren Eingängen und 4 fehlersicheren Ausgängen

Marke: Beckhoff | Kategorie: Industrielle Ausrüstung | Dateigröße: 8 MB

Inhaltsverzeichnis

Inhaltsverzeichnis

3
- Dokumentationshinweise
  5
- Disclaimer
  5
- Marken
  5
- Patente
  5
- Haftungsbeschränkungen
  6
- Copyright
  6
- Ausgabestände der Dokumentation
  7
- Versionshistorie des Twinsafe-Produktes
  9
- Personalqualifikation
  9
- Sicherheit und Einweisung
  10
- Support und Service
  11
- Hinweise zur Informationssicherheit
  12
- Zu Ihrer Sicherheit
  13
- Sorgfaltspflicht
  13
- Sicherheitsbildzeichen
  14
- Allgemeine Sicherheitshinweise
  15
- Vor dem Betrieb
  15
- IM Betrieb
  15
- Nach dem Betrieb
  16
- Nach en 81
  16
- Systembeschreibung
  18
- Ethercat-Box-Module
  18
- Abb. 1 Ethercat-Box-Module Erweitern das Ethercat-System in Schutzart IP67
  18
- Produktbeschreibung
  19
- EP1957-0022 und EP1957-2222
  19
- Abb. 2 Anschlussbild
  19
- Prinzipschaltbild
  20
- Abb. 3 Prinzipschaltbild EP1957
  20
- Laserbild
  21
- Abb. 4 EP1957 Laserbild
  21
- Bestimmungsgemäße Verwendung
  22
- Technische Daten
  23
- Ausfallgrenzwerte
  24
- Sichere Ein- und Ausgänge
  25
- Abmessungen
  26
- Abb. 5 Abmessungen
  26
- Lebensdauer
  27
- Abb. 6 Seriennummer
  27
- Betrieb
  28
- Umgebungsbedingungen
  28
- Installation
  28
- Befestigung
  28
- Anschluss
  29
- Abb. 7 Montageschiene ZS5300-0001
  29
- Abb. 8 Ethercat Box mit M8- und M12-Steckverbindern
  29
- Abb. 9 Drehmomentschlüssel ZB8801
  30
- Abb. 10 Ethercat-Anschluss 30Mm Gehäuse M8
  30
- Power-Anschluss und Erdung
  31
- Signalanschluss Eingänge
  33
- Abb. 11: Sichere Eingänge 1 bis 8
  33
- Abb. 12 Pinout Default-Einstellung
  33
- Abb. 13 Pinout Alternative 1 (Parameter Input Power Mode = Powermode A)
  33
- Abb. 14 Pinout Alternative 2 (Parameter Input Power Mode = Powermode B)
  33
- Abb. 15 Kennlinie der Eingänge
  35
- Signalanschluss Ausgänge
  35
- Abb. 16: Sichere Ausgänge 1 bis 4
  35
- Temperaturmessung
  36
- Abb. 17 Pinout Sicherer Ausgang
  36
- Signalleitungen
  37
- Abb. 18 Signalleitungen
  37
- Abb. 19 Leitungsführung
  38
- Konfiguration der Ethercat-Box in Twincat
  39
- Einfügen eines Ethercat-Devices
  39
- Einfügen einer EP1957
  39
- EP1957-0022: Verwendung der Integrierten Twinsafe Logic Funktionen
  39
- Abb. 20 Einfügen einer EP1957
  39
- Abb. 21 EP1957 - Delete Project Data
  40
- Projektierungsgrenzen der EP1957
  40
- Adresseinstellungen auf der Twinsafe-Ethercat-Box
  41
- Abb. 22 Drehschalter auf der Unterseite
  41
- Alias Devices
  42
- Abb. 23 Auswahl aus dem I/O Baum
  42
- Abb. 24 Anlegen der Alias Devices durch den Anwender
  43
- Parameter der EP1957
  44
- Abb. 25 Karteireiter Linking
  44
- Abb. 26 Karteireiter Connection
  45
- Abb. 27 Karteireiter Safety Parameter
  46
- Prozessabbild der EP1957
  48
- Abb. 28 Prozessabbild
  48
- Reaktionszeiten Twinsafe
  50
- Typische Reaktionszeit
  50
- Worst-Case-Reaktionszeit
  50
- Abb. 29 Typische Reaktionszeit
  50
- Abb. 30 Worst-Case-Reaktionszeit
  51
- Diagnose
  52
- Ethercat - Feldbus-Leds
  52
- Abb. 31 Ethercat - Feldbus-Leds
  52
- Status-Leds
  53
- Abb. 32 Status-Leds
  53
- Diagnose-Leds
  55
- Abb. 33 Diagnose-Leds
  55
- Darstellung der Blink-Codes
  56
- Wartung und Reinigung
  57
- Außerbetriebnahme
  58
- Entsorgung
  58
- Rücknahme durch den Hersteller
  58
- Anhang
  59
- Schutzarten nach IP-Code
  59
- Volatilität
  60
- Geltungsbereich der Zertifikate
  61
- Konformitätserklärungen und Zertifikate
  61
Abbildungsverzeichnis

62

Beckhoff EP1957-2222 Originalbetriebsanleitung (51 Seiten)

TwinSAFE-EtherCAT-Box mit 8 fehlersicheren Eingängen und 4 fehlersicheren Ausgängen

Marke: Beckhoff | Kategorie: Industrielle Ausrüstung | Dateigröße: 8 MB

Inhaltsverzeichnis

Inhaltsverzeichnis
3
Vorwort
5
Hinweise zur Dokumentation
5
Sicherheitshinweise
6
Auslieferungszustand
6
Sorgfaltspflicht des Betreibers
6
Erklärung der Hinweise
7
Ausgabestände der Dokumentation
7
Versionshistorie des Twinsafe-Produktes
8
Systembeschreibung
9
Ethercat-Box-Module
9
Abb. 1 Ethercat-Box-Module Erweitern das Ethercat-System in Schutzart IP67
9
Produktbeschreibung
10
EP1957-0022 und EP1957-2222
10
Abb. 2 Anschlussbild
10
Bestimmungsgemäße Verwendung
11
Technische Daten
13
Sicherheitstechnische Kenngrößen
14
Sichere Ein- und Ausgänge
14
Getaktete Signale Innerhalb einer Mantelleitung
14
Abmessungen
15
Abb. 3 Abmessungen
15
Betrieb
16
Umgebungsbedingungen
16
Installation
16
Befestigung
16
Abb. 4 Montageschiene ZS5300-0001
17
Anschluss
17
Anzugsmomente für Steckverbinder
17
Abb. 5 Ethercat Box mit M8- und M12-Steckverbindern
17
Abb. 6 Drehmomentschlüssel ZB8801
18
Abb. 7 Ethercat-Anschluss 30Mm Gehäuse M8
18
Empfehlungen zur Verkabelung
19
Power-Anschluss und Erdung
19
Anschluss der Funktionserde
19
Signalanschluss Eingänge
21
Abb. 8: Sichere Eingänge 1 bis 8
21
Abb. 9 Pinout Default-Einstellung
21
Abb. 10 Pinout Alternative 1 (Parameter Input Power Mode = Powermode A)
21
Abb. 11 Pinout Alternative 2 (Parameter Input Power Mode = Powermode B)
21
Sensorversorgung
22
Konfigurierbare Eingänge
22
Funktionserde
22
Abb. 12 Kennlinie der Eingänge
23
Signalanschluss Ausgänge
23
Abb. 13: Sichere Ausgänge 1 bis 4
23
Abb. 14 Pinout Sicherer Ausgang
24
Überspannungsschutz
24
Temperaturmessung
24
Signalleitungen
25
Abb. 15 Signalleitungen
25
Abb. 16 Leitungsführung
26
Signalleitung Separat Führen
26
Konfiguration der Ethercat-Box in Twincat
27
Einfügen eines Ethercat-Devices
27
Einfügen einer EP1957
27
EP1957-0022: Verwendung der Integrierten Twinsafe Logic Funktionen
27
Abb. 17 Einfügen einer EP1957
27
Abb. 18 EP1957 - Delete Project Data
28
Projektierungsgrenzen der EP1957
28
Adresseinstellungen auf der Twinsafe-Ethercat-Box
29
Abb. 19 Drehschalter auf der Unterseite
29
Alias Devices
30
Abb. 20 Starten des Automatischen Imports aus der I/O-Konfiguration
30
Abb. 21 Auswahl aus dem I/O Baum
30
Abb. 22 Anlegen der Alias Devices durch den Anwender
31
Parameter der EP1957
32
Abb. 23 Karteireiter Linking
32
Abb. 24 Karteireiter Connection
33
Abb. 25 Karteireiter Safety Parameter
34
Prozessabbild der EP1957
36
Abb. 26 Prozessabbild
36
Reaktionszeiten Twinsafe
38
Abb. 27 Typische Reaktionszeit
38
Abb. 28 Worst-Case-Reaktionszeit
39
Diagnose
40
Ethercat - Feldbus-Leds
40
Abb. 29 Ethercat - Feldbus-Leds
40
Status-Leds
41
Abb. 30 Status-Leds
41
Diagnose-Leds
43
Abb. 31 Diagnose-Leds
43
Darstellung der Blink-Codes
44
Instandhaltung
44
Lebensdauer
45
Außerbetriebnahme
45
Abb. 32 Seriennummer
45
Anhang
46
Schutzarten nach IP-Code
46
Support und Service
47
Zertifikate
48
